ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №5

Моделирование корпоративных информационных систем

по дисциплине ТЕОРИЯ СИСТЕМ И СИСТЕМНЫЙ АНАЛИЗ

РАБОТУ ВЫПОЛНИЛИ

СТУДЕНТЫ ГР. №	4716				Е.А. Шуб С.А. Янышева
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2019

Содержание

Моделирование корпоративных информационных систем 1

по дисциплине ТЕОРИЯ СИСТЕМ И СИСТЕМНЫЙ АНАЛИЗ 1

Постановка задачи 3

Функциональная модель системы 4

Контекстная диаграмма 4

Диаграммы декомпозиции 5

Диаграмма декомпозиции – задачи информационной системы 5

Рисунок 2 – Диаграмма декомпозиции функциональной модели 5

Диаграммы декомпозиции – подзадачи информационной системы 6

Таблицы базы данных 9

Стоимостной анализ 9

Затраты на систему 9

Стоимость эксплуатации системы 10

Функциональный анализ модели 11

Дерево узлов 11

Коэффициент полноты модели 12

Расчет коэффициента полноты модели 12

Выводы 12

Постановка задачи

1. Назначение корпоративной информационной системы как решения ее главной задачи – учет поступлений на магнитные карточки клиентов банка.

2. Функции системы

   1. Ввод документов.

   2. Ведение базы данных по поступлениям на кредитки

      1. Пополнение новыми денежными средствами.

      2. Редактирование хранящихся денежных средств.

   3. Получение информации о

      1. количестве денежных средств на карте

      2. расходах за последний день

      3. вычитанных процентах от налогов

      4. дата и время и сумма о зачислении денег

3. Входные данные системы

   1. Приходный ордер

   2. Внешние электронные документы

4. Выходные данные системы – электронные документы.

5. Пользователи системы

   1. Операционист

   2. Банкомат

   3. Бухгалтер

Функциональная модель системы

Контекстная диаграмма

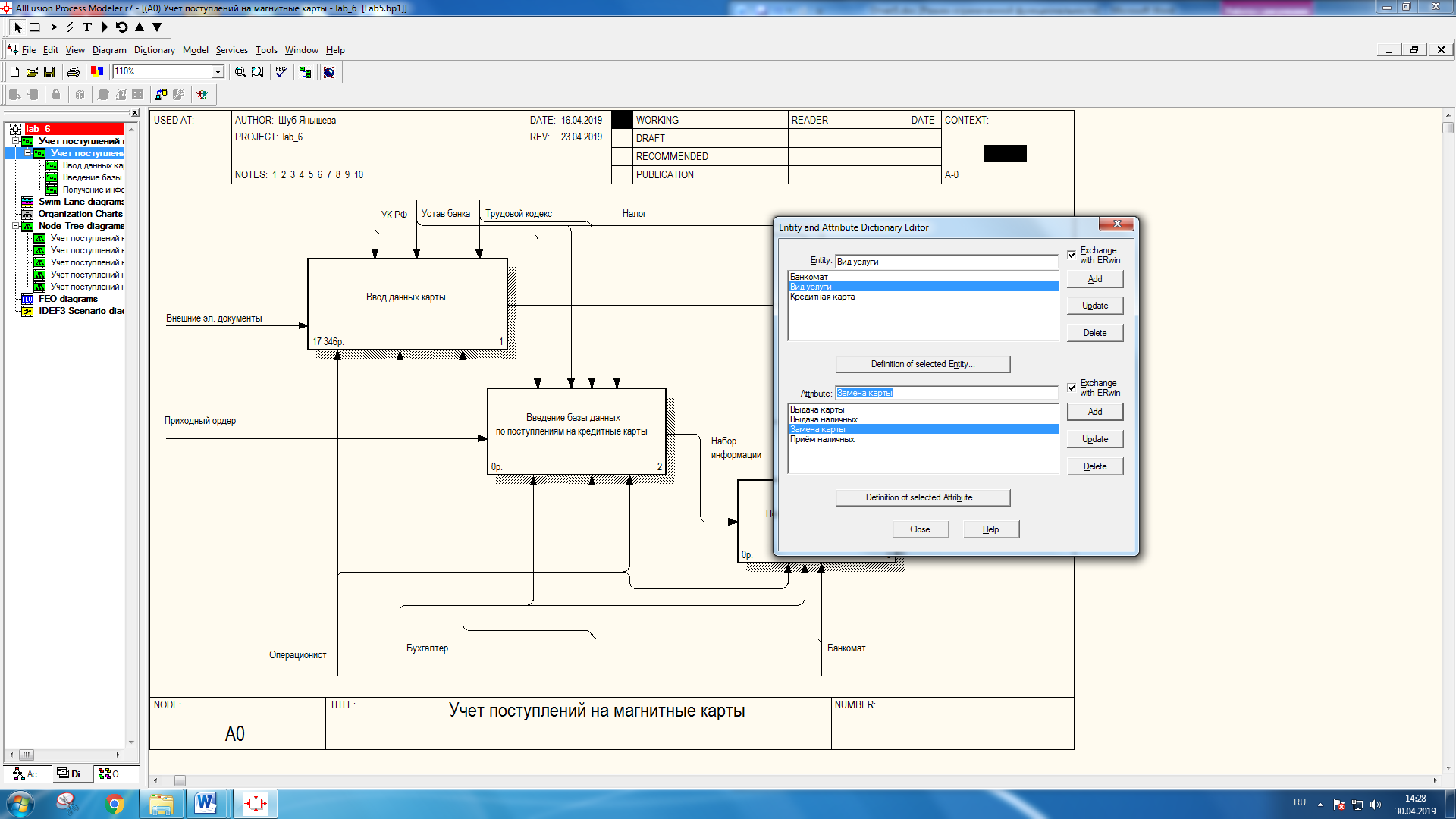

Контекстная диаграмма функциональной модели, содержащая «Учёт поступлений на магнитные карты»; 4 правила: налог, УК РФ, Устав банка, Трудовой кодекс; 2 входа: Приходный ордер, Внешние эл. документы, 1 выход: Электронные документы, 4 пользователя: Операционист, Банкомат, Бухгалтер; показана на рисунке 1.

Рисунок 1 – Контекстная диаграмма функциональной модели

Диаграммы декомпозиции

Диаграмма декомпозиции – задачи информационной системы

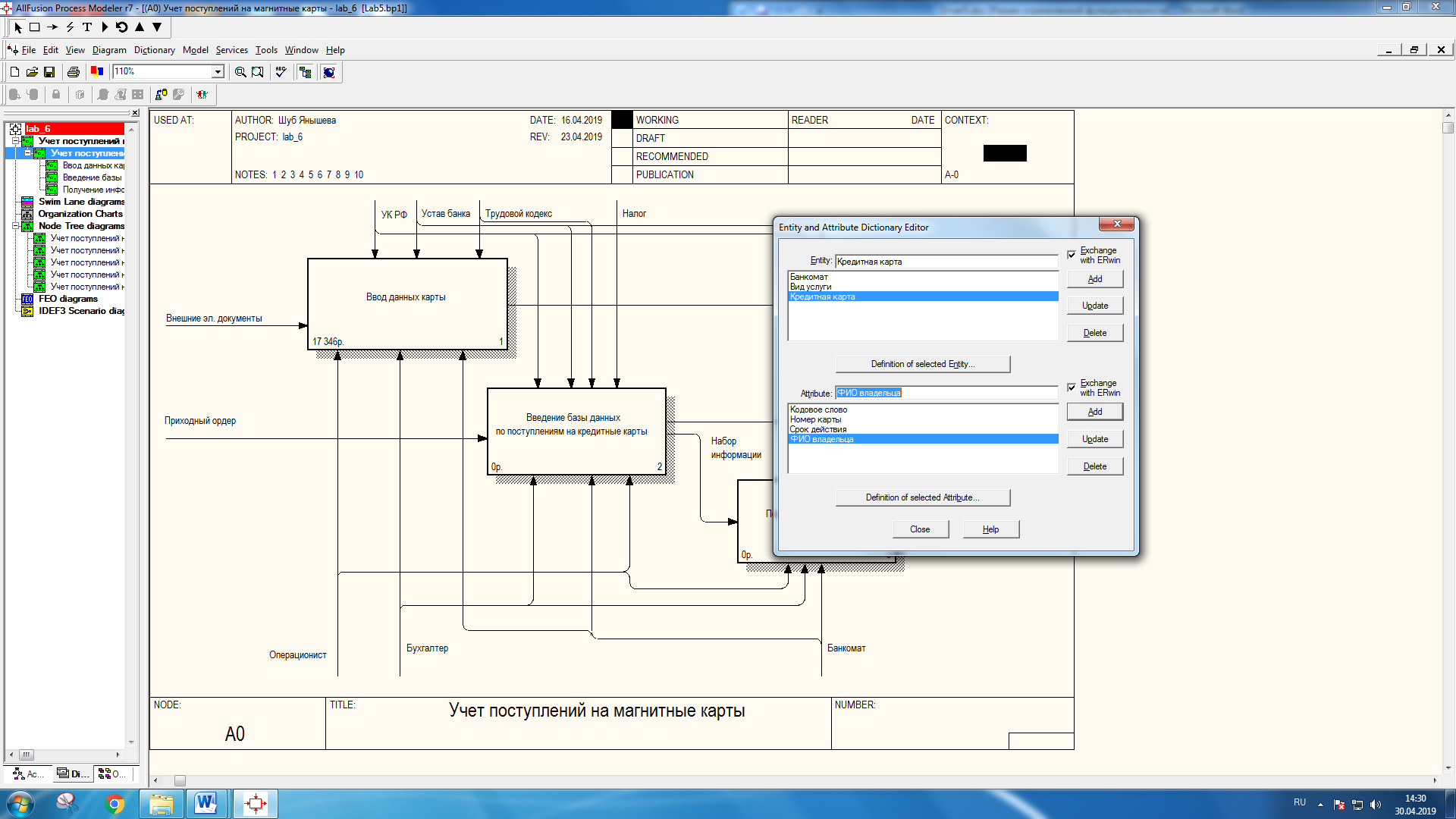

Диаграмма декомпозиции функциональной модели, содержащая 3 действия «Ввод данных карты», «Введение базы данных по поступлениям на кредитные карты» и «Получение информации»; 4 правила: Налог, УК РФ, Устав банка, Трудовой кодекс; 4 пользователя: Операционист, Банкомат, Бухгалтер; 2 входа: Внешние эл. документы, Приходный ордер; 1 выход: Электронные документы, показана на рисунке 2.

Рисунок 2 – Диаграмма декомпозиции функциональной модели

Диаграммы декомпозиции – подзадачи информационной системы

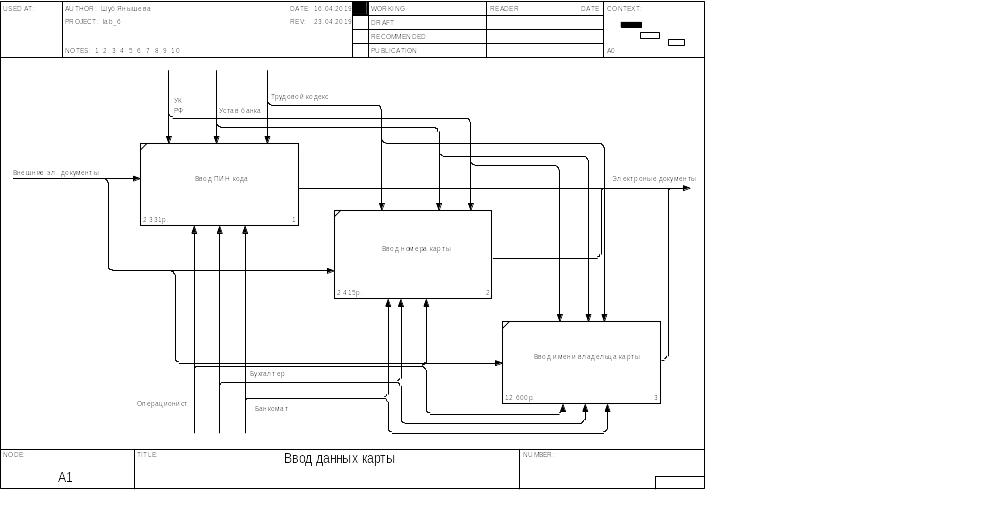

Диаграмма декомпозиции функциональной модели, содержащая 3 действия «Ввод ПИН кода», «Введение базы данных по поступлениям на кредитные карты» и «Получение информации»; 4 правила: налог, УК РФ, устав банка, трудовой кодекс; 4 пользователя: операционист, банкомат, бухгалтер; 2 входа: внешние эл. документы, приходный ордер; 1 выход: электронные документы, показана на рисунке 3.

Рисунок 3 – Диаграмма декомпозиции функциональной модели

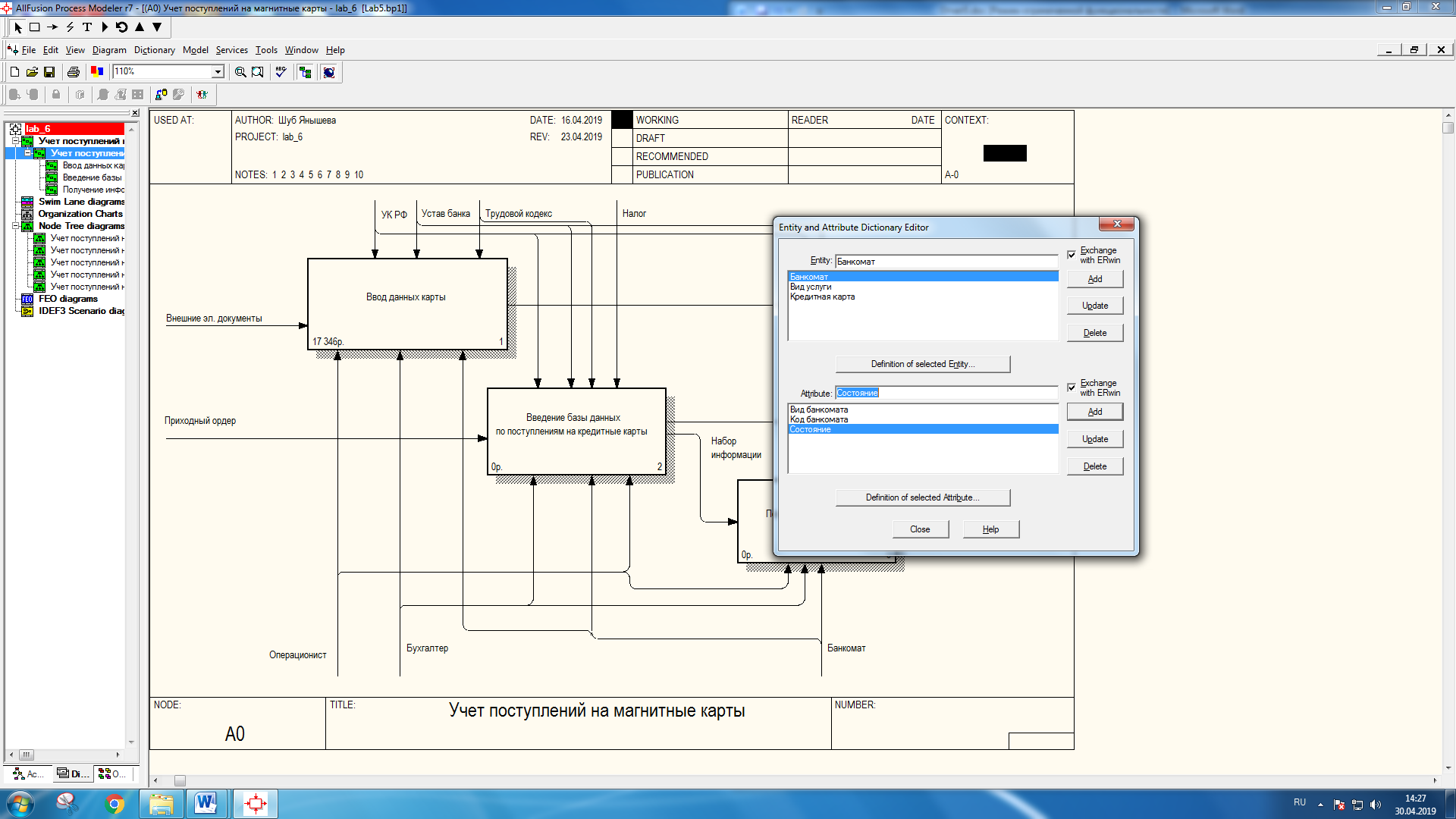

Диаграмма декомпозиции функциональной модели, содержащая Пополнение счёта денежными средствами, Снятие с отчёта денежных средств, Редактирование счёта в случае ошибки, Приходный ордер, Налог, УК РФ, Устав банка, Трудовой кодекс, Операционист, Банкомат, Бухгалтер, Набор информации, Электронные документы, находящихся на рисунке 4.

Рисунок 4 – Диаграмма декомпозиции функциональной модели

Диаграмма декомпозиции функциональной модели, содержащая Набор информации, УК РФ, Операционист, Банкомат, Бухгалтер, Электронные документы, находящихся на рисунке 5.

Рисунок 5 – Диаграмма декомпозиции функциональной модели

Таблицы базы данных

Рисунок 6 – Таблица базы данных

Стоимостной анализ

Затраты на систему

Рисунок 7 – Затраты на систему

Стоимость эксплуатации системы

Стоимость эксплуатации Учет поступлений на магнитные карты содержащее Зарплата, Налоги, Расходы, показана на рисунке 8. Частота выполнения Учет поступлений на магнитные карты 21 раз за 30 дней.

Рисунок 8 – Стоимость эксплуатации «Ввод ПИН кода», «Ввод номера карты» и «Ввод имени владельца карты»

Рисунок 9 – Стоимость эксплуатации «Учет поступлений на магнитные карты»

Функциональный анализ модели

Дерево узлов

Дерево узлов функционального анализа модели , содержащее один Учет поступлений на магнитные карты, три дополнительных концевых действий Ввод данных карт, Введение бд поступлений на кредитные карты, Получение информации и десять дополнительных концевых действий Ввод ПИН кода, Ввод номеров карты, Ввод имени владельца карты, Пополнение счёта денежными средствами, Снятие с счёта денежных средств, Редактирование счёта в случае ошибки, Получение информации о количестве денежных средств на карте, Получение информации о расходах за последний день, Получение информации о дате и сумме зачисления денежных средств, Выдача выписок, показано на рисунке 10.

Рисунок 10 – Дерево узлов функционального анализа модели

Коэффициент полноты модели

Обозначения:

m – число узлов на втором уровне дерева узлов,

n – число концевых узлов дерева узлов .

Формула для коэффициента полноты модели:

.

Расчет коэффициента полноты модели

Для функциональной модели системы

n = 10,

m = 7,

k = 0.7

Выводы

Построена функциональная модель корпоративно информационной системы, которая ведет учет товаров различных видов, поступающих на склады различных форм.

Построены функции системы по пяти различным диаграммам.

Выполнен стоимостной анализ по функции «ввод данных», который привел к стоимости эксплуатации системы 364 266 руб.

Рассчитан коэффициент полноты модели, который оказался равным 0.7.
