ГУАП

КАФЕДРА № 14

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

доц., канд. техн. наук				Г.С. Бритов
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №4

Построение моделей систем с помощью IDEF- стандарта

по курсу: ТЕОРИЯ СИСТЕМ И СИСТЕМНЫЙ АНАЛИЗ

РАБОТУ ВЫПОЛНИЛИ

СТУДЕНТЫ ГР. №	4716				Е.А. Шуб С.А. Янышева
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2019

Содержание

Построение моделей систем с помощью IDEF- стандарта 1

по курсу: ТЕОРИЯ СИСТЕМ И СИСТЕМНЫЙ АНАЛИЗ 1

Постановка задачи 3

Функциональная модель системы 3

Контекстная диаграмма 3

Диаграммы декомпозиции 4

Стоимостный анализ 4

Затраты на систему 4

Стоимость эксплуатации системы 5

Функциональный анализ модели 6

Дерево узлов 6

Коэффициент полноты модели 6

Расчет коэффициента полноты модели 6

Выводы 7

Постановка задачи

Исследовать метод моделирования информационных систем с помощью стандарта IDEF0, поддерживаемого CASE-средством BPWin.

Задание:

Построить функциональную модель, содержащую контекстную диаграмму с пятью стрелками, и диаграмму второго уровня с тремя функциональными блоками и с двумя новыми стрелками.

Функциональная модель системы

Контекстная диаграмма

Контекстная диаграмма функциональной модели, содержащая Заказ; одно правило Правила заказа; 2 Входа , 1 Выход , одного пользователя Покупатель, показана на рисунке 1.

Рисунок 1 – Контекстная диаграмма функциональной модели

Диаграммы декомпозиции

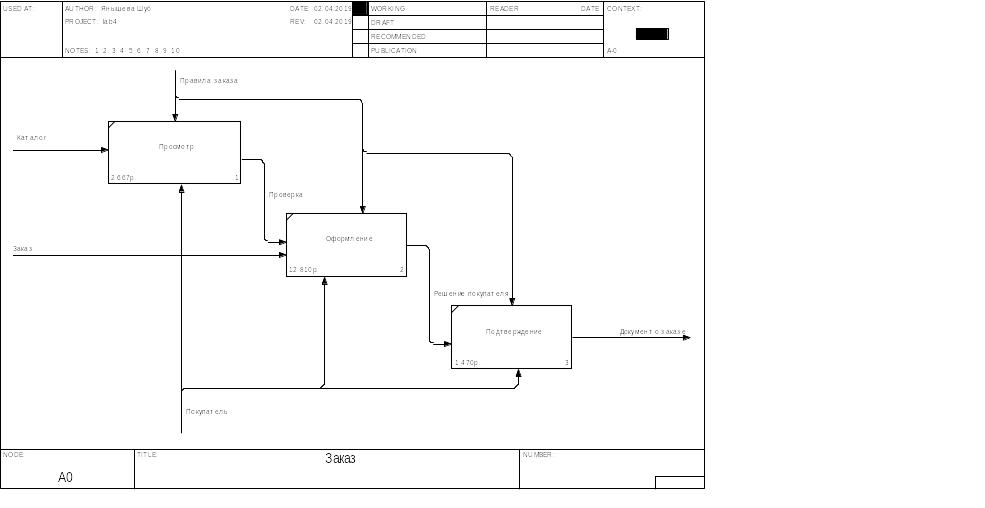

Диаграмма декомпозиции функциональной модели, содержащая три действия Просмотр, Оформление, Подтверждение; одно правило Правило заказа; одного пользователя Покупатель; два входа Каталог, Заказ; один выход, показана на рисунке 2.

Рисунок 2 – Диаграммы декомпозиции функциональной модели

Стоимостный анализ

Затраты на систему

Затраты на систему в окне Cost Center Editor содержащие Другие расходы , Зарплата , Отчисления показаны на рисунке 3

Рисунок 3 – Затраты на систему

Стоимость эксплуатации системы

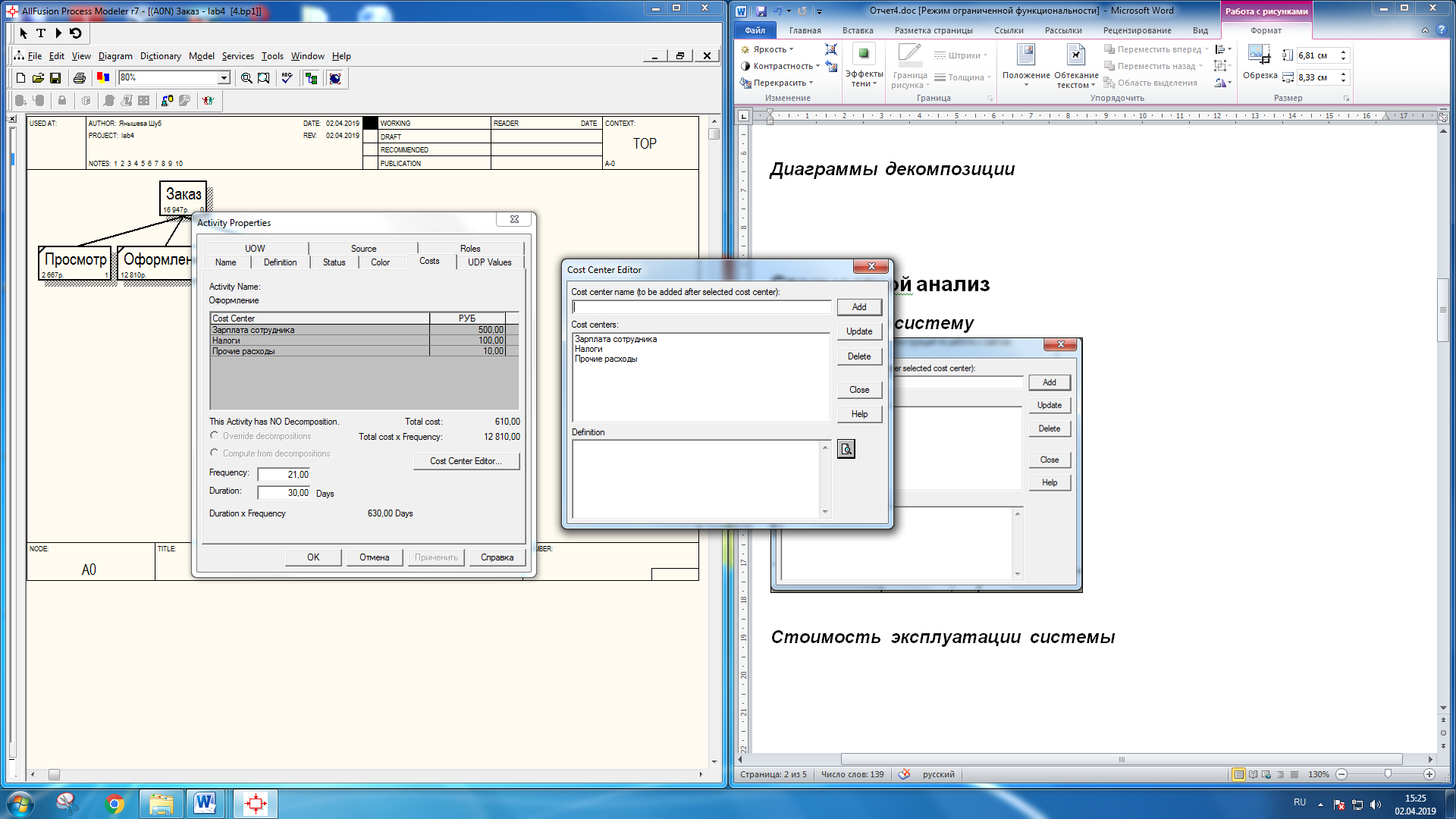

Стоимость эксплуатации Просмотр содержащее Зарплата сотрудников, Налоги, Прочие расходы, показана на рисунке 4. Частота выполнения Действия 21 один раз за 30 дней.

Рисунок 4 – Стоимость эксплуатации Просмотр

Функциональный анализ модели

Дерево узлов

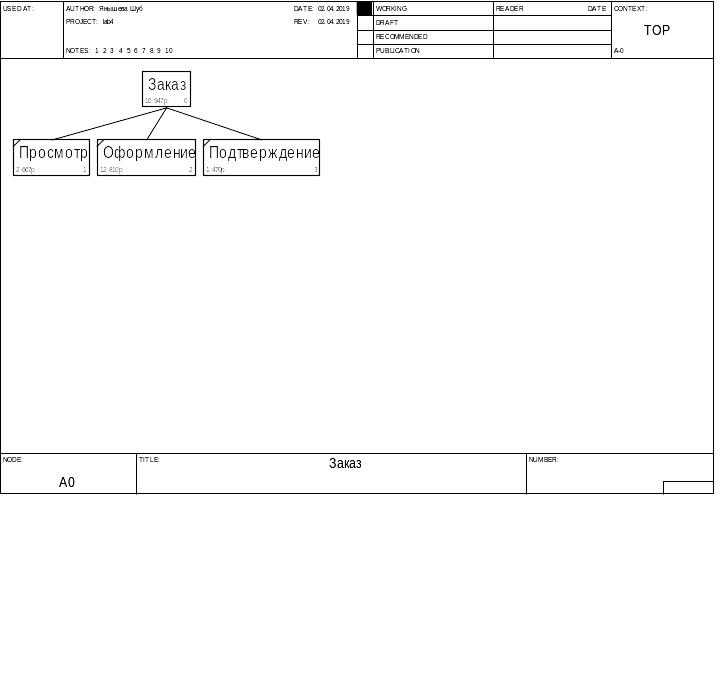

Дерево узлов функционального анализа модели, содержащее один Заказ и три дополнительных концевых действий: Просмотр, Оформление, Подтверждение, показано на рисунке 5.

Рисунок 5 – Дерево узлов функционального анализа модели

Коэффициент полноты модели

Обозначения:

m – число узлов на втором уровне дерева узлов,

n – число концевых узлов дерева узлов .

Формула для коэффициента полноты модели:

.

Расчет коэффициента полноты модели

Для функциональной модели системы

n = 3,

m = 3,

k = 0,

Выводы

Исследован метод моделирования информационных систем с помощью стандарта IDEF0. Построена модель системы, содержащая контекстную диаграмму с восемью стрелками и диаграмму второго уровня с четырьмя функциональными блоками и с тремя новыми стрелками.

Осуществлён расчет затрат на проект, которые составили 16 947 р.

Рассчитан коэффициент глубины равный нулю, т.к. число узлов на втором уровне дерева узлов и число концевых узлов дерева узлов совпадает.
