Практическое задание №3

Всего листов 13

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Заполняется специалистом органа кадастрового учета

регистрационный № ________20397______________________

______________________

(подпись)

_______ ______

(инициалы, фамилия)

Титульный лист

«_15_» _апреля_ _2020_г.

1. Технический план здания подготовлен в результате выполнения кадастровых работ в связи с представлением в орган кадастрового учета заявления:



о постановке на государственный кадастровый учет здания

о государственном кадастровом учете изменений здания с кадастровым №

о государственном кадастровом учете изменений здания с кадастровым № в связи с образованием части здания

2. Сведения о заказчике кадастровых работ:

Открытое акционерное общество "Московская объединенная электросетевая компания" 1057746555811 5036065113

(фамилия, имя, отчество (при наличии отчества) физического лица, полное наименование юридического лица, органа государственной власти, органа местного самоуправления, иностранного юридического лица с указанием страны его регистрации (инкорпорации)

Подпись

Дата

Место для оттиска печати заказчика кадастровых работ

3. Сведения о кадастровом инженере:

Фамилия, имя, отчество: Каланчук Сергей Анатольевич

№ квалификационного аттестата кадастрового инженера: 77-11-230

Контактный телефон: 8-916-167-31-04

Почтовый адрес и адрес электронной почты, по которым осуществляется связь с кадастровым инженером: 101000, г.Москва, ул.Покровка, д.1/13/6, стр.2, офис 35 kalanchuk@inbox.ru

Сокращенное наименование юридического лица, если кадастровый инженер является работником юридического лица: ООО "Центр "Земля и Недвижимость"

Подпись ___________________________________

Дата подготовки тех. плана:

«13» января 2015 г.

Место для оттиска печати кадастрового инженера

Лист № 2

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Содержание

№

п/п

Разделы технического плана здания

Номера

листов

1

2

1

Исходные данные

3

2

Сведения о выполненных измерениях и расчетах

4

3

Описание местоположения здания на земельном участке

5

4

Характеристики здания

6

5

Заключение кадастрового инженера

7

6

Схема геодезических построений

8

7

Схема расположения здания на земельном участке

9

8

Чертеж контура здания

10

9

Приложение

-

Технический паспорт на здание

-

Технический паспорт на здание

-

Свидетельство о государственной регистрации права на здание

Лист № 3

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Исходные данные

1. Перечень документов, использованных при подготовке технического плана здания

№ п/п

Наименование документа

Реквизиты документа

1

2

3

1

Технический паспорт на здание трансформаторной подстанции 20397

8687-02, ФГУП "Ростехинвентаризация", 29.06.2007

2

Кадастровый план территории 77:05:0003005

77/501/14-452057, Филиал ФГБУ "ФКП Росреестра" по Москве, 14.05.2014

3

Свидетельство о государственной регистрации права на здание трансформаторной подстанции 20397

77 АК № 418049, Управление Федеральной регистрационной службы по г.Москве, 19.06.2009

2. Сведения о геодезической основе, использованной при подготовке технического плана здания

Система координат Московская

№ п/п

Название пункта и тип знака

геодезической сети

Класс

геодезической

сети

Координаты, м

X

Y

1

2

3

4

5

1

Курьяново марка на крыше

КСГС

-1001.05

11485.45

2

Западная марка на крыше

КСГС

-3604.40

-5740.86

3

Южное Бутово марка на крыше

КСГС

-15801.33

1594.16

3. Сведения о средствах измерений

№ п/п

Наименование прибора (инструмента,

аппаратуры)

Реквизиты сертификата прибора (инструмента, аппаратуры)

Реквизиты свидетельства о поверке прибора (инструмента, аппаратуры)

1

2

3

4

1

Тахеометр электронный Leica Flexline TS02 power arctic

№ 40843-09

№ Н004533 от 21.11.2013 действительно до 21.11.2014

2

Приемник спутниковой геодезической двухчастотный JAVAD Triumph-1

US.C.27.002.A № 34589

№ 10-3625 от 21.10.2013 действительно до 21.10.2014 г.

4. Сведения об объекте (объектах) недвижимости, из которого (которых) было образовано здание

№ п/п

Кадастровый номер

1

2

-

-

Лист № 4

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Сведения о выполненных измерениях и расчетах

1. Метод определения координат характерных точек контура здания

Номер контура

Номера характерных точек контура

Метод определения координат

1

2

3

-

1

Геодезический метод

-

2

Геодезический метод

-

3

Геодезический метод

-

4

Геодезический метод

-

5

Геодезический метод

-

6

Геодезический метод

2. Точность определения координат характерных точек контура здания

Номер контура

Номера характерных точек контура

Формулы, примененные для расчета средней квадратической погрешности определения координат характерных точек контура

(Мt), м

1

2

3

-

1

Mt = √(m₀² + m₁²)

-

2

Mt = √(m₀² + m₁²)

-

3

Mt = √(m₀² + m₁²)

-

4

Mt = √(m₀² + m₁²)

-

5

Mt = √(m₀² + m₁²)

-

6

Mt = √(m₀² + m₁²)

3. Точность определения координат характерных точек контура части (частей) здания

Лист № 5

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Описание местоположения здания на земельном участке

Сведения о характерных точках контура здания

Номер контура

Номера характерных точек контура

Координаты, м

Средняя квадратическая погрешность

определения координат характерных точек контура (Мt), м

X

Y

1

2

3

4

5

-

1

-2802.84

7417.58

0.1

-

2

-2802.00

7408.87

0.1

-

3

-2798.58

7409.25

0.1

-

4

-2798.85

7411.69

0.1

-

5

-2795.45

7412.06

0.1

-

6

-2796.05

7418.32

0.1

-

1

-2802.84

7417.58

0.1

Лист № 6

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Характеристики здания

№ п/п

Наименование характеристики

Значение характеристики

1

2

3

1

Кадастровый номер здания

-

2

Ранее присвоенный государственный учетный номер здания (кадастровый, инвентарный или условный номер)

Инвентарный номер: 8687-02(15.02.2004, ФГУП "Ростехинвентаризация"), Условный номер: 234999(19.06.2009, Управление Федеральной регистрационной службы по Москве)

3

Кадастровый номер земельного участка (земельных участков), в пределах которого (которых) расположено здание

-

4

Номер кадастрового квартала (кадастровых кварталов), в пределах которого (которых) расположено здание

77:05:0003005

5

Адрес (описание местоположения) здания

117639, г Москва, пр-кт Балаклавский, д 4, корп 8, строен 2

Субъект Российской Федерации

Г. Москва

Муниципальное образование

-

Населенный пункт (город, село и т.д.)

-

Улица (проспект, пер. и др.)

Балаклавский проспект

Номер дома

4

Номер корпуса

8

Номер строения

2

Иное описание местоположения

-

6

Назначение здания

Нежилое здание

7

Наименование здания

Здание трансформаторной подстанции 20397

8

Количество этажей здания

1

в том числе подземных

0

9

Материал наружных стен здания

Бетонные

10

Год ввода здания в эксплуатацию

Год завершения строительства здания

1990

11

Общая площадь здания (P), м2

46.78

Лист № 7

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Заключение кадастрового инженера

Право собственности зарегистрировано на объект кадастрового учета в соответствии со свидетельством о государственной регистрации 77 АК № 418049 от 19.06.2009 г. Технический план на здание трансформаторной подстанции № 20397 подготовлен на основании технического паспорта ФГУП «Ростехинвентаризация» от 29.06.2007 г. инв. № 8687-02. Трансформаторная подстанция № 20397 расположена по адресу: г. Москва, просп. Балаклавский, д.4, корп.8, стр.2 на основании справки о регистрации адреса объекта домовладения, здания (строения, сооружения) № 50-000362 от 04.05.2007 г. Также, прошу Вас в графу особые отметки кадастрового паспорта включить сведения о назначении здания (Здание для установки и укрытия оборудования по преобразованию и распределению электрической энергии) и указать наименование объекта с его номером (Здание трансформаторной подстанции № 20397). Данные сведения необходимы для ведения внутреннего реестра объектов собственности электросетевого хозяйства ОАО «МОЭСК».

Лист № 8

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Схема геодезических построений

Лист № 9

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

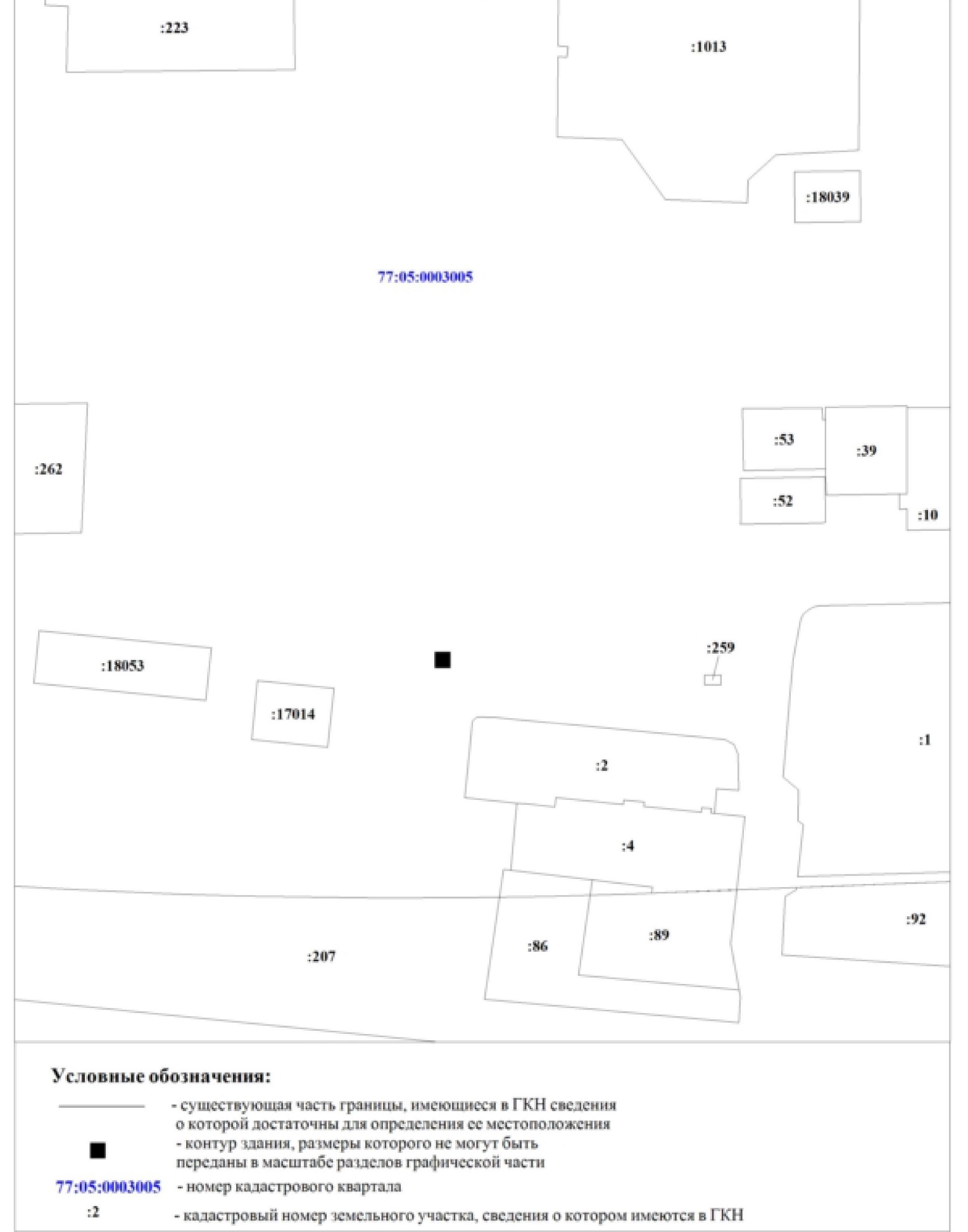

Схема расположения здания на земельном участке

Лист № 10

ТЕХНИЧЕСКИЙ ПЛАН ЗДАНИЯ

Чертеж контура здания
