Лабораторная работа №2 Аналитическое проектирование границ земельных участков
З
адание:
осуществить раздел земельного участка
вокруг озера Белое на части с целью
дальнейшей постановки их на ГКН и
проведения аукциона по продаже прав на
заключение договоров аренды земель.

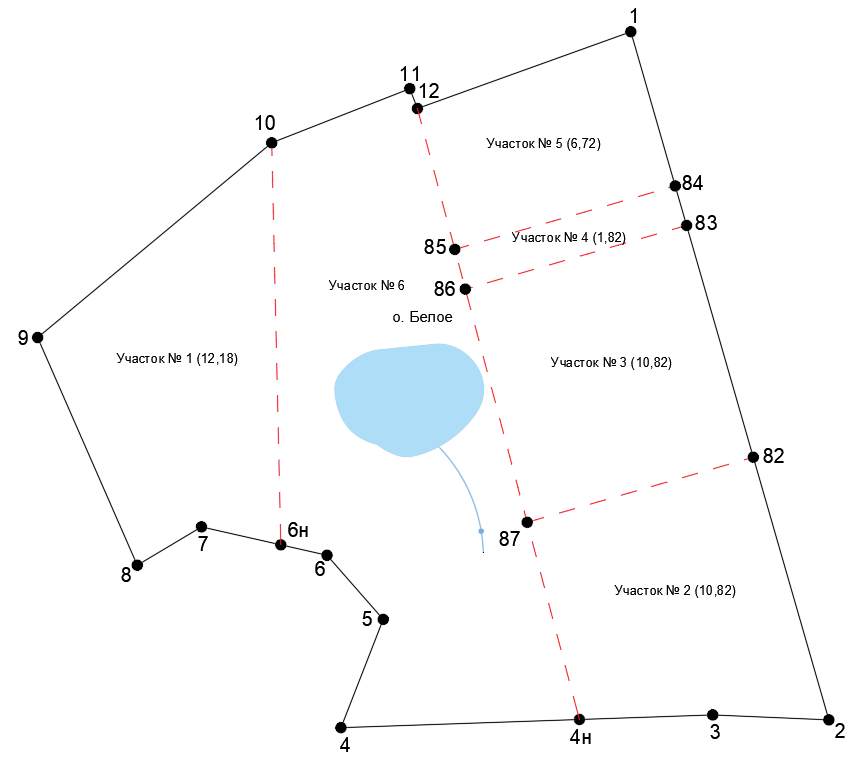

Рисунок 1 - Схема раздела земельного участка
2.1. Проектирование участка №1
З
адание:
выполнить проектирование участка №1 и
рассчитать его площадь

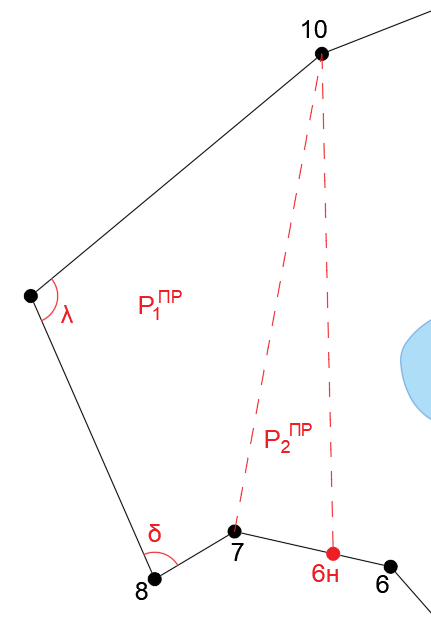

Рисунок 2 - Схема формирования участка №1
Дано:
№ |
X (м) |
Y (м) |
6 |
476820,602 |
2465531,565 |
7 |
476859,994 |
2465357,322 |
8 |
476806,797 |
2465268,178 |
9 |
477122,842 |
2465129,875 |
10 |
477393,189 |
2465454,858 |
Условия проектирования: через точку 10
PПРуч.№
1
=
13,00 –
,
№№=82
Найти: Х6н, У6н
Решение:
1) ОГЗ: S8-7; S8-9; S9-10;
|
S8-7
=103,810 S8-9
=344,981; S9-10=422,731; = 50°14′37″ |
|
2 = 106°07'19" |
3)
2P1ПР=S7-8*S8-9*sin S9-10*sin +S7-8*S9-10*sin( + -180˚) |
2P1ПР=35 530,633+140 098,505+6 811,629=182 440,767 P1ПР=91 220,384 |
4) P2ПР=PПР-P1ПР |
P2ПР=121 800-91 220,384=30 579,616 2P2ПР=61 159,233 |
5) ОГЗ:
|
|
6)
|
|
7)
S7-6н
=
2P2ПР/
S10-7*sin |
S7-6н=61 159,233/542,043*sin92°22′21″=112,928 |
8) ПГЗ:
X6н=X7+S7-6н*cos Y6н=Y7+S7-6н*sin |
X6н=476835,092 Y6н=2465467,470 |
9) Контроль проектирования |PВЫЧ уч.№ 1 - PПР уч.№ 1|≤2mР уч.№1
|
P1ПР=91 220,384 P2ПР=30 579,616 |121 800,385-121 800|≤2mр 0,38500≤0,61075 2mр=2*(3,5 см* mt*√РПР уч.№ 1) = 0,035 *2,5*√12,18=0,61075 |
;
=
59°10′24″
=
336°21′56″
=
-
=
1
=
82°48'28"
+S8-9*
102°44′20″;
S7-6
=
178,64
10°21′59″;
S7-10
=
542,043
92°22'21"
Таблица 1 - Ведомость вычисления площади земельного участка №1
№ точки |
X |
Y |
Y(i+1) -Y(i-1), (м) |
X(i-1) -X(i+1), (м) |
Xi*(Y(i+1) - Y(i-1)), (м2) |
Yi*(X(i-1) - X(i+1)), (м2) |
6н |
476835,092 |
2465467,470 |
-97,536 |
533,195 |
-46508587,530 |
1314574928,000 |
7 |
476859,994 |
2465357,322 |
-199,292 |
28,295 |
-95034381,920 |
69757285,430 |
8 |
476806,797 |
2465268,178 |
-227,447 |
-262,848 |
-108448275,600 |
-647990810,100 |
9 |
477122,842 |
2465129,875 |
186,680 |
-586,392 |
89069292,140 |
-1445532438,000 |
10 |
477393,189 |
2465454,858 |
337,595 |
287,750 |
161165553,600 |
709434635,400 |
|
2P(м2) |
243600,770 |
243600,770 |
|||
P(м2) |
121800,385 |
|||||
P (га) |
12,180 |
|||||
П
роект
участка №1 (6н-7-8-9-10)
