ПГ Лабораторная работа № 1 Отчет
.docx
К1=(У4-У3) / (Х4-Х3)
К2=(УА1-УВ1) / (ХА1-ХВ1)
В1= У3– К1* Х3
В2= УB1– К2* ХB1
№ п. |
№ точки |
Х, м |
У, м |
1 |
3 |
477544,810 |
2465946,270 |
2 |
4 |
477440,810 |
2465657,130 |
3 |
В1 |
476505,560 |
2466253,205 |
4 |
А1 |
477774,300 |
2465888,070 |
|
К1=(У2-У1) / (Х2-Х1) |
2,78019 |
|
|
К2=(У4-У3) / (Х4-Х3) |
-0,28779 |
|
|
В1= У1– К1* Х1 |
1138279,863 |
|
|
В2= У3– К2* Х3 |
2603388,361 |
|
|
ХР1=(В2-В1) /(К1-К2) |
477547,367 |
|
|
УР1=К1*ХР1+В1 |
2465953,380 |
|

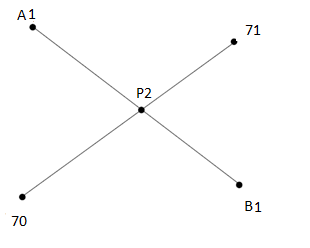

Дано:
Х71=476591,529
2466241,43
Х70=476598,942
2466067,059
ХВ1=476505,560
УB1=2466253,205
ХА1=477774,300
УА1=2465888,070
Найти:
ХР2
УР2
Решение:
У= К1*Х + В1
У= К2*Х + В2
К1=(У70-У71) / (Х70-Х71)
К2=(УА1-УВ1) / (ХА1-ХВ1)
В1= У71– К1* Х71
В2= УB1– К2* ХB1
№ п. |
№ точки |
Х, м |
У, м |
1 |
71 |
476591,529 |
2466241,430 |
2 |
70 |
476598,942 |
2466067,059 |
3 |
В1 |
476505,560 |
2466253,205 |
4 |
А1 |
477774,300 |
2465888,070 |
|
К1=(У2-У1) / (Х2-Х1) |
-23,52233 |
|
|
К2=(У4-У3) / (Х4-Х3) |
-0,28779 |
|
|
В1= У1– К1* Х1 |
13676782,570 |
|
|
В2= У3– К2* Х3 |
2603388,361 |
|
|
ХР2=(В2-В1) /(К1-К2) |
476592,087 |
|
|
УР2=К1*ХР2+В1 |
2466228,303 |
|
Дано:
476598,942
2466067,059
476579,479
2465499,500
476559,278
2465542,419
476731,606
2465609,626
Найти:
ХР3
УР3
Решение:
У= К1*Х + В1
У= К2*Х + В2
К1=(У69-У70) / (Х69-Х70)
К2=(У13-У14) / (Х13-Х14)
В1= У70– К1* Х70
В2= У14– К2* Х14
№ п. |
№ точки |
Х, м |
У, м |
1 |
70 |
476598,942 |
2466067,059 |
2 |
69 |
476579,479 |
2465499,500 |
3 |
14 |
476559,278 |
2465542,419 |
4 |
13 |
476731,606 |
2465609,626 |
|
К1=(У2-У1) / (Х2-Х1) |
29,16092 |
|
|
К2=(У4-У3) / (Х4-Х3) |
0,38999 |
|
|
В1= У1– К1* Х1 |
-11431996,900 |
|
|
В2= У3– К2* Х3 |
2279686,845 |
|
|
ХР3=(В2-В1) /(К1-К2) |
476581,245 |
|
|
УР3=К1*ХР3+В1 |
2465550,986 |
|
Дано:
477481,716
2465680,601
477393,189
2465454,858
477440,810
2465657,130
477617,550
2465588,790
Найти:
ХР4
УР4
Решение:
У= К1*Х + В1
У= К2*Х + В2
К1=(У25-У24) / (Х25-Х24)
К2=(У1-У4) / (Х1-Х4)
В1= У24– К1* Х24
В2= У4– К2* Х4
№ п. |
№ точки |
Х, м |
У, м |
1 |
24 |
477481,716 |
2465680,601 |
2 |
25 |
477393,189 |
2465454,858 |
3 |
4 |
477440,810 |
2465657,130 |
4 |
1 |
477617,550 |
2465588,790 |
|
К1=(У2-У1) / (Х2-Х1) |
2,54999 |
|
|
К2=(У4-У3) / (Х4-Х3) |
-0,38667 |
|
|
В1= У1– К1* Х1 |
1248106,810 |
|
|
В2= У3– К2* Х3 |
2650269,017 |
|
|
ХР4=(В2-В1) /(К1-К2) |
477468,338 |
|
|
УР4=К1*ХР4+В1 |
2465646,486 |
|
Задание 5. Оформление схемы расположения земельных участков на кадастровом плане территории.
Задание: сформировать земельный участок на основании полученных данных. Подготовить схему расположения границ земельного участка на кадастровом плане территории для согласования и утверждения в администрации муниципального района.
Таблица 7 - Значение точек для построения полигона и вычисления площади
№ст |
№н |
Х |
У |
P1 |
1 |
477547,367 |
2465953,380 |
P2 |
2 |
476592,087 |
2466228,303 |
70 |
3 |
476598,942 |
2466067,059 |
P3 |
4 |
476581,245 |
2465550,986 |
13 |
5 |
476731,606 |
2465609,626 |
12 |
6 |
476820,602 |
2465531,565 |
11 |
7 |
476859,994 |
2465357,322 |
10 |
8 |
476806,797 |
2465268,178 |
26 |
9 |
477122,842 |
2465129,875 |
25 |
10 |
477393,189 |
2465454,858 |
P4 |
11 |
477468,338 |
2465646,486 |
4 |
12 |
477440,810 |
2465657,130 |
Для вычисления площади земельного участка по координатам его вершин используем следующие формулы. Полученные значения заносим в таблицу 8.
Найдем точность определения площади:
Таблица 8- Ведомость вычисления площади земельного участка
-
№
Имя точки
X, (м)
Y, (м)
X(i+1) -X(i-1), (м)
Y(i-1) -Y(i+1), (м)
Xi*(Y(i+1) - Y(i-1)), (м2)
Yi*(X(i-1) - X(i+1)), (м2)
1
P1
477547,367
2465953,380
848,723
571,173
272762162,3
2092911351
2
P2
476592,087
2466228,303
948,425
113,679
54178511,86
2339032578
3
70
476598,942
2466067,059
10,842
-677,317
-322808565,6
26737099,05
4
P3
476581,245
2465550,986
-132,664
-457,433
-218003988,6
-327089856
5
13
476731,606
2465609,626
-239,357
-19,421
-9258604,52
-590160923,3
6
12
476820,602
2465531,565
-128,388
-252,304
-120303745,2
-316544666,6
7
11
476859,994
2465357,322
13,805
-263,387
-125598723,2
34034257,83
8
10
476806,797
2465268,178
-262,848
-227,447
-108448275,6
-647990810,1
9
26
477122,842
2465129,875
-586,392
186,68
89069292,14
-1445532438
10
25
477393,189
2465454,858
-345,496
516,611
246626572,8
-851804791,6
11
P4
477468,338
2465646,486
-47,621
202,272
96578475,66
-117416551,3
12
4
477440,810
2465657,130
-79,029
306,894
146523719,9
-194858417,3
2P (м2)
1316831,898
1316831,898
P (м2)
658415,949
658415,949
P (га)
65,842
65,842
Кадастровый номер не присвоен |
Схема расположения земельного участка на кадастровом плане территории кадастрового квартала 69:15:010101 М 1:10000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Экспликация земель |
|
УТВЕРЖДАЮ Заместитель главы Челюскинского муниципального района Базанов О.С. ______________________ (подпись)
“_____“___________2020г.
СОГЛАСОВАНО Начальник управления архитектуры и градостроительства Челюскинского муниципального района Воронов В.И. ______________________ (подпись)
“_____“___________2020г.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Категория земель |
Земли сельскохозяйственного назначения |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Разрешенное использование |
Для сельскохозяйственного производства |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Площадь участка |
658 416 кв. м |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Застроенная площадь |
0 кв. м |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Незастроенная площадь |
658 416 кв. м |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Смежные землепользователи |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание границ |
Наименование землепользования |
ФИО |
Подпись |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
От 1 до 2 |
Неразграниченная государственная собственность |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
От 2 до 4 |
ОАО СП “Заря Подмосковья” К№ 69:15:010101:0010 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
От 4 до8 |
КФХ “Роза” К№ 69:15:010101:0015 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
От 8 до 11 |
ФГУ “Челюскинский лесхоз” |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
От 11 до 1 |
ООО “Стоянка” К№ 69:15:010101:0029 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
Координаты поворотных точек
Составил: ст.33к группы Другалева О.Е. Проверил: Сафиев А.А.
“_____“_____________ 2020г. |
