Курбатов вар студ 02 / л11
.docxФедеральное Агентство Связи
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики
Кафедра Интеллектуальные системы в управлении и автоматизации
Задача №11
«Расчет величины электромагнитных полей в условиях населенных мест»
По дисциплине
«Безопасность жизнедеятельности»
Москва 2021
Задание:
Энергия электромагнитных полей широко используется в промышленности и сельском хозяйстве. При этом уровни интенсивностей излучений с каждым годом возрастают по сравнению с радиофоном нашей планеты. Электромагнитное поле радиочастот стало новым фактором окружающей среды. Литературные данные свидетельствуют о том, что электромагнитное поле является мощным физическим раздражителем, который может вызвать функциональные и органические нарушения всех систем организма. В связи с этим необходимо вести постоянный контроль за уровнем интенсивности полей от источников излучения, а также владеть методами расчета напряженности электромагнитного поля.
Необходимо:
Рассчитать напряженность поля, создаваемого длинноволновой радиостанцией, множитель ослабления, провести окончательный расчет;
Рассчитать напряженность поля, создаваемого КВ радиостанцией, множитель ослабления и напряженность поля;
Сравнить расчеты со стандартами;
Построить графики.
Исходные данные:
= 40; P = 150 кВт; Ga = 240; = 10; = 0,001.
d1 = 400 м; d2 = 700 м; d3 = 1100 м; d4 = 1500 м; d5 = 2000 м.
Решение:
60 >>
:
х = d / (600 2 )
F = 1,41*(2+0,3х) / (2+x+0,6x2)
Е = 7,750 (Р Ga)1/2 F/d
В/м
В/м
В/м
В/м
В/м

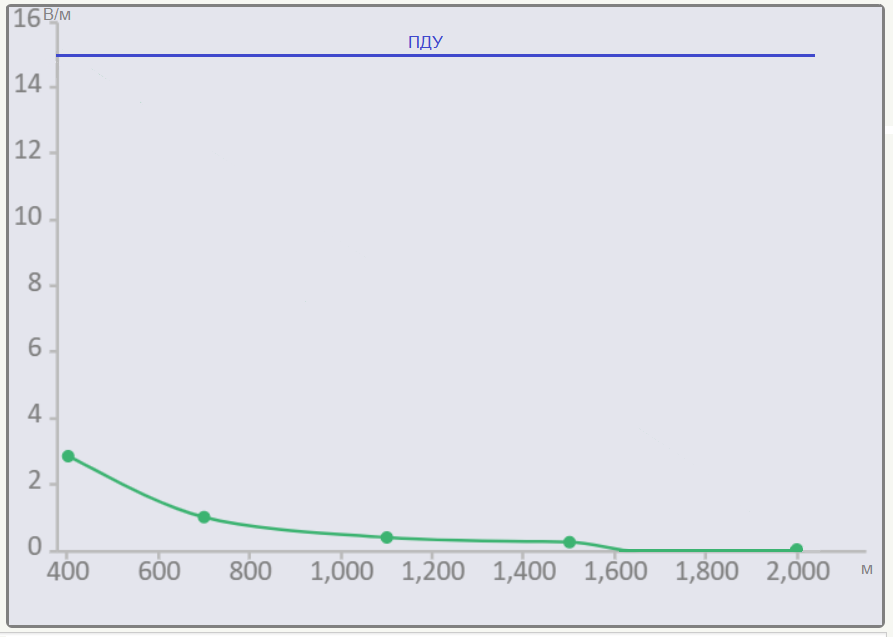

Рисунок 1 - График
Вывод:
В ходе выполнения задачи была рассчитана напряжённость электрического поля на различных расстояниях от антенны и множитель ослабления для определения потерь электромагнитной энергии в почве, после чего вычислена напряженность поля ВЧ-диапазона для всех расстояний, указанных в начальных данных.
Сравнивая полученный результат со стандартом Е = 20 В/м, приходим к выводу: мы не подвергаемся негативным воздействиям поля от длинноволновой радиостанции мощностью P = 150 кВт, находясь на расстояниях 400, 700, 1100, 1500 и 2000 м.
Контрольные вопросы:
Волны какой длины относятся к ВЧ-диапазону?
Волны с частотой 3-30 МГц или длиной волны 10-100 метров.
По каким параметрам определяется степень воздействия ЭМП на биологические объекты?
Эффект воздействия электромагнитного поля на биологический объект принято оценивать количеством электромагнитной энергии, поглощаемой этим объектом при нахождении его в поле. При малых частотах (порядка десятков и сотен Герц) электромагнитное поле можно рассматривать состоящим из двух полей (электрического и магнитного), практически не связанных между собой. Электрическое поле возникает при наличии напряжения на токоведущих частях электроустановок, а магнитное — при прохождении тока по этим частям. Поэтому допустимо рассматривать отдельно друг от друга влияние, оказываемое ими на биологические объекты.
Объясните понятие "электромагнитное загрязнение окружающей среды".
Электромагнитное загрязнение, загрязнение радиоспектра - распространение радиоволн вне выделенных для них диапазонов или с превышением разрешенного уровня. Борьба с загрязнением радиоспектра ведется путем распределения спектра между возможными применениями и контроль за использованием спектра. Обычно каждая страна самостоятельно регулирует вопросы использования радиоспектра, соблюдая международные правила, устанавливаемые ITU.
Какие нарушения в состоянии здоровья возможны при воздействии ЭМП ВЧ-диапазона?
При воздействии электромагнитных полей на организм человека происходит частичное поглощение их энергии тканями тела. Под действием высокочастотных электромагнитных полей в тканях возникают высокочастотные токи, сопровождающиеся тепловым эффектом.
Длительное и систематическое воздействие на работающих электромагнитных полях различных частот большой интенсивности может вызвать повышенную утомляемость, периодически появляющуюся головную боль, сонливость или нарушение сна, повышение артериального давления и боли в области сердца. Под воздействием электромагнитных полей сверхвысоких частот наблюдаются изменения в крови, увеличение щитовидной железы, катаракта глаз, а у отдельных лиц — изменения в психической сфере (неустойчивые настроения, ипохондрические реакции) и трофические явления (выпадение волос, ломкость ногтей).
