Федеральное Агентство Связи

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение высшего образования

Московский технический университет связи и информатики

Кафедра Интеллектуальные системы в управлении и автоматизации

Задача №5

«Расчет искусственной производности в производственном помещении»

По дисциплине

«Безопасность жизнедеятельности»

Москва 2021

Задание:

В производственном помещении длинной А, шириной В. высотой h необходимо установить искусственное освещение, соответствующее определенному разряду зрительных работ (Еmin) в данном помещении. В соответствии с исходными данными (по варианту) в задаче требуется определить:

1. Необходимое количество осветительных приборов для создания нормируемой освещенности в производственном помещении.

2. Мощность осветительной установки.

3. Представить схему размещения осветительных приборов для создания равномерного освещения в производственном помещении.

Исходные данные:

Тип светильника – Люцетта;

Производственное помещение - Автоматный зал АТС, МТ;

A = 18 м; B = 12 м; Hр = 3,5 м; К = 1,3; Мощность ламп = 150 Вт; Z = 0,8;

nт = 50%; ст = 30%; n = 1; Напряжение питания ламп – 220 В.

Тип светильника – АОД;

Производственное помещение – Станция радиоузлов;

A = 18 м; B = 12 м; Hр = 2,7 м; К = 1,5; Лампы – ЛД-40;

Z = 0,9; nт = 50%; ст = 30%; n = 2; Мощность = 40 Вт;

Решение:

Для светильников типа «Люцетта»:

E_min = 150 лк;

E_ср = 6,8 лк;

F_^ = 1710 лм;

м²

Вт

Для светильников типа «АОД»:

м²

F_^ = 1960 лм;

E_min = 150 лк;

W = W_^× m

Вт

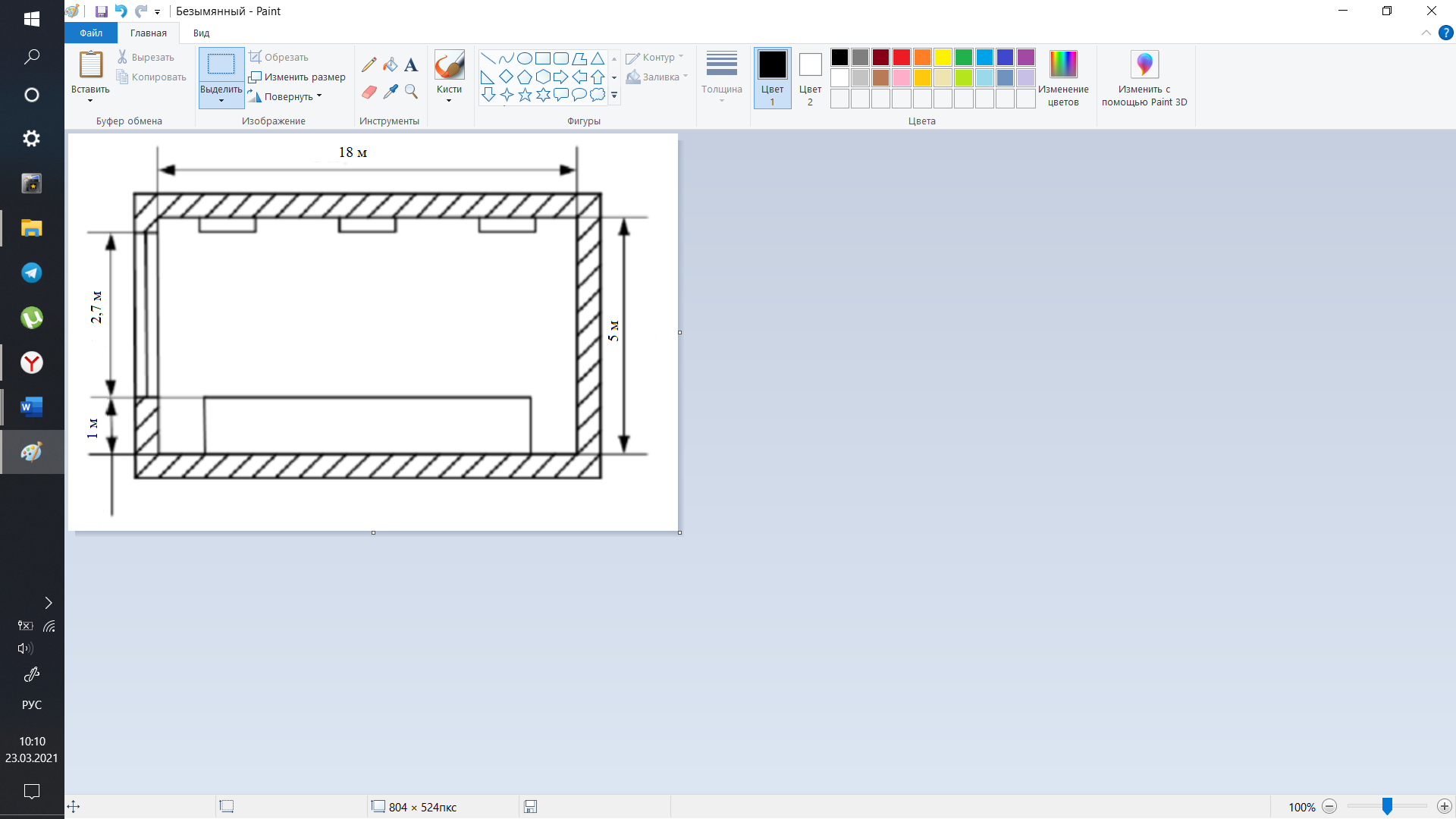

Рисунок 1 - Помещение со светильниками Люцетта

Рисунок 2 - Помещение со светильниками АОД

Вывод:

Было вычислено количество необходимых осветительных приборов для создания нормируемой освещенности в производственном помещении и их мощность при использовании ламп типов «Люцетта» и «АОД».

Контрольные вопросы:

1. Основные светотехнические величины и единицы их измерения.

Люмен - световой поток F, излучаемый абсолютно черным телом, с площади 0,5305 кв. мм при температуре затвердевания платины (2042 К).

Сила света (кандела-свеча) — пространственная плотность светового потока — отношение светового потока к величине телесного угла, в котором равномерно распределен световой поток (кандела-кд).

Освещенность (люкс) - отношение светового потока F к величине освещаемой поверхности S.

Яркость (нит) - яркость поверхности, испускающей силу света величиной в 1 свечу с площади в 1 кв. м в перпендикулярном ее направлении, т. е. 1нт=1 кд/м2.

2. Как по функциональному назначению классифицируется искусственное освещение?

Семь классов:

• Рабочее (применяется при создании условий для труда находящихся в нем людей);

• Дежурное (необходимо во вне рабочее время);

• Охранное (устанавливается по краям охраняемой зоны);

• Аварийное (предназначено для экстремальных ситуаций, делится на эвакуационное и освещение безопасности – первое используется на пожарных лестницах и т.п., второе используется для поддержания функционирования аварийного объекта);

• Сигнальное (применяется для обозначения зон повышенной опасности);

• Бактерицидное (ультрафиолетовое облучение);

• Эритемное (ультрафиолетовое облучение, применяемое в помещениях, где мало или нет дневного света).

3. Какие виды и системы искусственного освещения Вам известны?

Системы искусственного освещения бывают общими и комбинированными. Искусственное освещение бывает общее, местное и комбинированное.

• Общее - равномерное освещение пространства достигается с помощью распределения потолочных светильников на равном расстоянии по всей площади. Производственные помещения освещают лампами дневного накаливания, расположенными на потолке.

• Местное - наиболее комфортным считается освещение, которое называется местным или локальным. Источник света устанавливают непосредственно близко к рабочей зоне. Как правило, местный свет работает в узкой зоне направленного потока.

• Комбинированное – используется как для жилых помещений, так и для промышленных зданий, будет лучшим вариантом обустроить оба вида, чтобы иметь возможности пользоваться всеми способами доступного искусственного освещения.

4. По каким параметрам выбирается минимальная освещенность?

Минимальная освещенность определяется разрядом работы: чем выше разряд работы, тем больше значение минимальной освещенности.

5. Что характеризует “спектральная видности”?

Спектральная видность - физическая величина, характеризующая чувствительность человеческого глаза к воздействию на него монохроматического света. Физический смысл заключается в том, что она представляет собой относительную спектральную чувствительность нормального человеческого глаза.

6. Что характеризует коэффициент запаса?

Коэффициент запаса — расчетный коэффициент, учитывающий снижение КЕО и освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, источников света (ламп) и светильников, а также снижение отражающих свойств поверхностей помещения.

7. Какие источники света Вы знаете?

Источники света бывают естественные (солнце, светлячки и т. д.) и искусственные (люминесцентные, тепловые, светодиодные).

8. Охарактеризуйте достоинства и недостатки: а) ламп накаливания; б) газоразрядных ламп.

А) Лампы накаливания.

«+»:

• Их можно непосредственно включать в сеть с напряжением, равным рабочему напряжению лампы;

• Они просты в изготовление, дёшевы, компактны;

• Практически не зависят от условий окружающей среды;

• Имеют незначительный период разгорания;

• Световой поток к концу срока службы снижается незначительно.

• В лампах накаливания уменьшение силы света обеспечивается простым уменьшением напряжения.

«-»:

• Низкая экономичность (КПД 3-5%);

• Низкая светоотдача (7-20 лм/Вт);

• Однородный спектральный состав света (преобладание жёлтой и красной частей спектра при недостатке синей и фиолетовой по сравнению с естественным светом);

• Нерациональное распределение светового потока для большинства ламп, что требует применения осветительной арматуры (светильников);

• Малый срок службы (от 1000 до 3000 ч.).

Б) Газоразрядные лампы.

«+»:

• Более высокая светоотдача (70-170 лм/Вт) и более высокий КПД (до 7%);

• Больший срок службы – 10000-12000 часов;

• Относительно низкая яркость самого источника света, что не вызывает ослепления;

• Спектр излучения может регулироваться за счёт использования различных люминофоров и может быть приближен к спектру естественного света.

«-»:

• Они не могут непосредственно подключаться к электрической цепи, необходимо применение специальной пускорегулирующей аппаратуры (ПРА);

• Для зажигания газоразрядной лампы требуется некоторое время (от 5с. до 3-10 мин.);

• Световой поток лампы к концу службы значительно снижается;

• Для некоторых видов газоразрядных ламп (люминесцентных) существуют ограничения по температуре окружающей среды (при температурах, близких к 0°С, они зажигаются ненадёжно);

• В газоразрядных лампах содержится ртуть, поэтому после окончания срока службы необходима их специальная утилизация;

• Наличие пульсации. Это может неблагоприятно отразиться на зрении и привести к возникновению стробоскопического эффекта (вращающиеся предметы могут казаться неподвижными или вращающимися в обратную сторону).

9. По каким параметрам нормируется искусственное освещение?

• Освещенность рабочей поверхности Е, лк (плотность светового потока на освещаемой им поверхности);

• Показатель ослепленности P, % (критерий оценки слепящего действия осветительной установки, определяемый выражением);

• Коэффициент пульсации освещенности Кп, % (критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током).
