Яблочникова / кафе п7

Федеральное агентство связи

Федеральное государственное бюджетное образовательное

учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра интеллектуальных систем в управлении и автоматизации

ПРАКТИЧЕСКИЕ ЗАНЯТИЯ

по разделу

CASE-средства

Практическое занятие №7

Построение FEO диаграмм и диаграмм дерева узлов

Москва 2021 г.

Цель:

• построить FEO диаграмму для одной из имеющихся диаграмм

• построить диаграмму дерева узлов

Ход работы:

Построим FEO диаграмму для диаграммы декомпозиции второго уровня А0 «Деятельность кафе в условиях пандемии» и покажем на ней как дочерние работы связаны между собой. Для этого создаем диаграмму и удаляем на ней все граничные стрелки.

Рисунок 1 - Итоговая FEO диаграмма

Диаграмма дерева узлов для работы «Управление»:

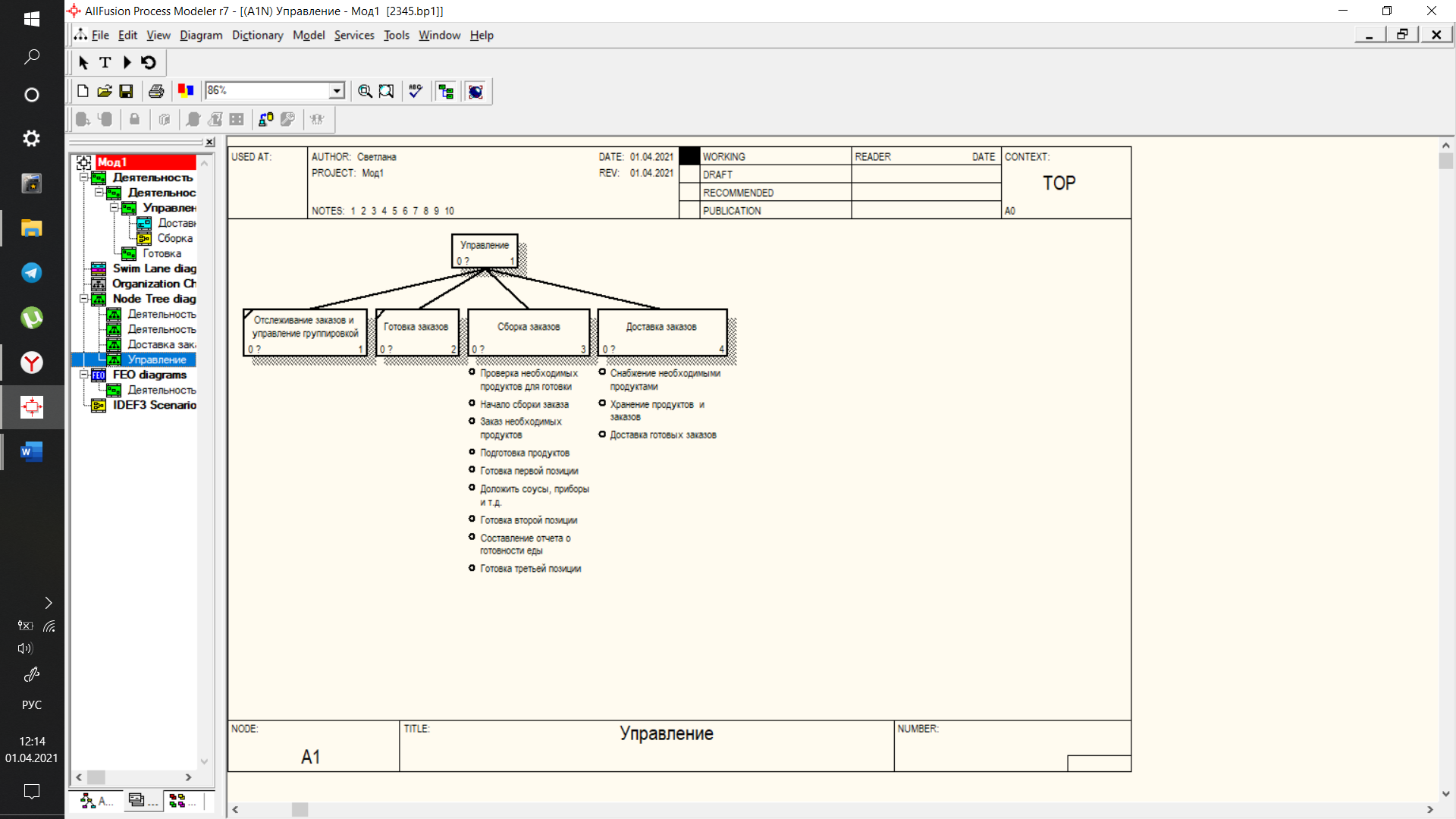

Рисунок 2 - Диаграмма дерева узлов
