ПРАКТИЧЕСКИЕ ЗАНЯТИЯ

по разделу

CASE-средства

Практическое занятие №6

Построение диаграммы декомпозиции в нотации DFD

Москва 2021 г.

Цель:

• построить диаграмму декомпозиции в нотации DFD одной из работ диаграмм IDEF0, построенных в предыдущих лабораторных работах

Ход работы:

Разместим дочерние работы, свяжем их со внешними сущностями и между собой.

Рисунок 1 – Диаграмма

Центральной здесь является работа «Хранение продуктов и заказов». На ее вход поступают готовые заказы и полученные от поставщиков продукты, а также список необходимых для готовки продуктов. Выходом этой работы будут необходимые продукты (если они есть в наличии), список необходимых продуктов, передаваемый на вход работы «Снабжение необходимыми продуктами» и собранные заказы, передаваемые на доставку. Выходами работ «Снабжение необходимыми продуктами» и «Доставка готовых заказов» будут, соответственно, заказы продуктов и доставленные заказы.

Следующим шагом необходимо определить, какая информация необходима для каждой работы.

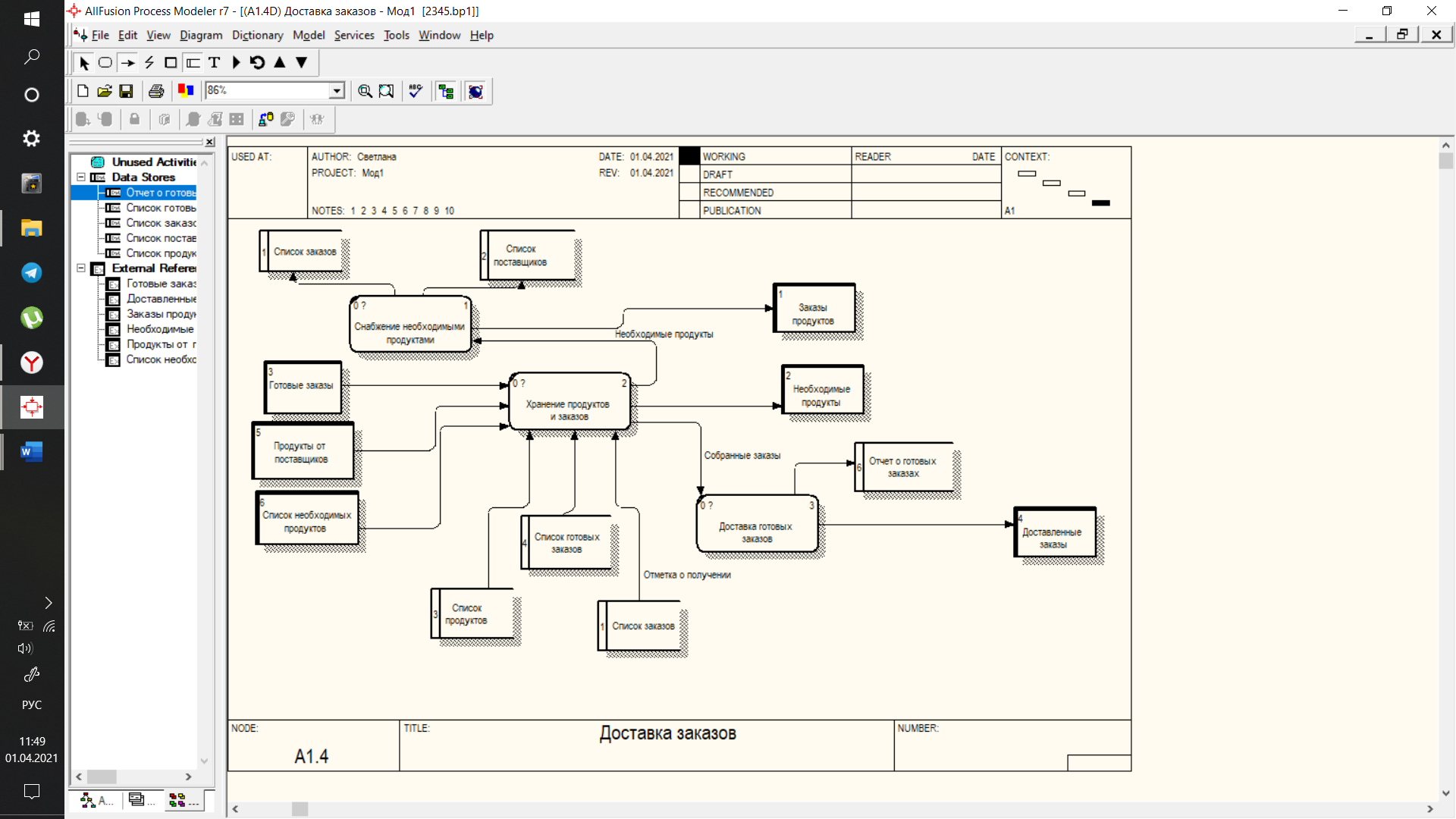

Рисунок 2 - Итоговая диаграмма

Работа «Снабжение необходимыми продуктами» работает с информацией о списках заказов и списками поставщикам. Работа «Хранение продуктов и заказов» работает со списками продуктов, списками готовых заказов и списками заказов. Работа «Доставка готовых заказов» работает с информацией об отчетах о готовых заказах.

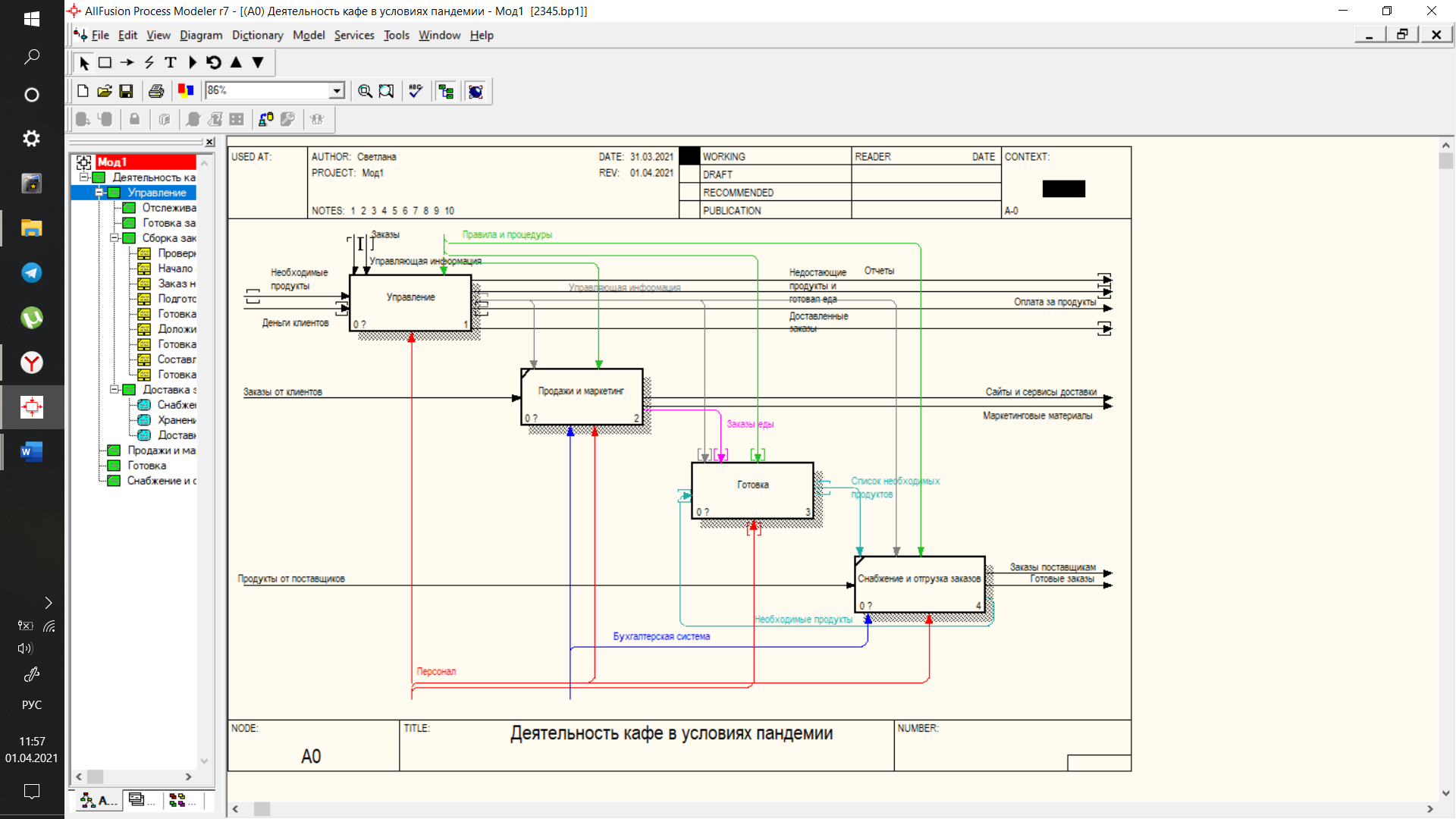

Родительская диаграмма выглядит следующим образом:

Рисунок 3 - Родительская диаграмма
