1.4. Определение реакций опор

Выполнен проверочный расчёт выходного вала. Схема нагрузок этого вала показана на рис.

Тангенциальная (окружная) сила F_t = T_им 10³/(0,5d) = 293⋅10³/(0,5⋅160) = 3662,5 Н.

Осевая сила F_x = F_t tg  = 3662,5⋅ tg11 = 711,917 Н.

Радиальная силы F_r = F_t tg/ cos  = 3662,5⋅ tg26/cos11 = 1357,99 Н.

Для выходного вала редуктора сила F_м = 125Т ^½ = 125⋅293^½ = 2139,65 Н.

=20⁰

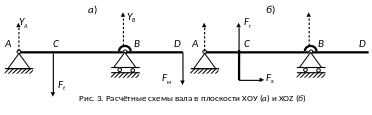

Согласно схеме на рис. 4 построены расчётные схемы вала в плоскости ХОУ и ХОZ (рис.3). АС=l₁, СВ=l₂ , BD=l₃

Z_A Z_B

d₂

Составляющие реакций опор определялись согласно уравнениям равновесия, составленных для каждой из схем на рис. 3:

m_A = 0 и m_В = 0;

Уравнения моментов для рисунка а

= = = 5110,82 H

= = = 691,33 H

Определяем из уравнений У_А и У_В.

Уравнения моментов для рисунка б

= = = -1171,87 H

= = = -186,11 H

Определяем Z_A и Z_B.

Проверка полученных значений составляющих реакций опор производилась по уравнению F_y = 0 и  F_z = 0.

Значения составляющих реакций опор

Y_A= 691,33 Н; Z_A= -186,11 Н; Y_B= 5110,82 Н; Z_B= -1171,87 Н.

Значение радиальной составляющей реакции опоры А и опоры В:

F_rA = (Y_A ² + Z_A ²) ^½ = (691,33² + (-186,11)²) ^½ = 715,94 Н

F_rВ = (Y_В ² + Z_В ²) ^½ = (5110,82² + (-1171,87)²) ^½ = 5243,45 Н.
