Вопрос 2. Нарезание резьбы
Вопросы для составления опорного конспекта
Основные сведения о резьбе. Виды резьбы. Нарезание наружной и внутренней резьбы. Последовательность выполнения работы. Инструменты. Контроль резьбы. Организация рабочего места. Требования охраны труда.
Вопрос 3. Основы сварочного производства
1. Расшифровать обозначения сварных соединений в приложении 4 в соответствии с порядковым номером по журналу. Для каждого сварного соединения необходимо указать параметры по соответствующему ГОСТ. Перечень параметров представлен в примере варианта №1.
2. Расшифровать обозначения электродов покрытых металлических для ручной дуговой сварки сталей и наплавки представленных в приложении 5 в соответствии с порядковым номером по журналу. Пример расшифровки обозначения электродов представлен в варианте №1.
Вопрос 4. Такелажные работы
Вопросы для составления опорного конспекта:
Устройство и назначение траверс. Что такое охрана труда и какие мероприятия она в себя включает?
Вариант №10
Вопрос 1. Углеродистые стали
Содержание учебного материала:
Стали обыкновенного качества. Качественные стали. Классификация и маркировка углеродистых сталей.
Методические указания.
Изучить классификацию и маркировку углеродистых сталей. Стали обыкновенного качества – поставка по механическим, химическим свойствам и гарантированному химическому составу, а также их группы и категории.
Обратите внимание на маркировку марок сталей обыкновенного качества и качественных сталей.
Вопросы для самоконтроля
В чем выражается качество стали. Отличие сталей обыкновенного качества от качественных.
Расшифровать марки сталей: 08 кп, 15, 45, 65 Г, Ст 3 пс2, БСтокп 4, В ст 2 пс3.
Как влияет условный номер в маркировке стали обыкновенного качества на свойства сталей.
Вопрос №2
Вопросы для составления опорного конспекта

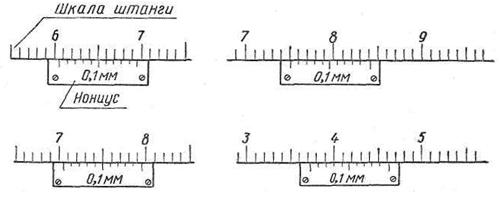

а) Прочитайте размер, установленный на штангенциркуле и запишите его, если цена деления нониуса 0,1мм.
Рисунок 1 – Размер на штангенциркуле
б) Вставьте пропущенные слова: «Металл подвергается правке как в …, так и в …состоянии»
в) Какую температуру воздуха в рабочем помещении рекомендуют при выполнении работ:а) средней тяжести; б)тяжёлых работ.
Вопрос 3. Основы сварочного производства
1. Расшифровать обозначения сварных соединений в приложении 4 в соответствии с порядковым номером по журналу. Для каждого сварного соединения необходимо указать параметры по соответствующему ГОСТ. Перечень параметров представлен в примере варианта №1.
2. Расшифровать обозначения электродов покрытых металлических для ручной дуговой сварки сталей и наплавки представленных в приложении 5 в соответствии с порядковым номером по журналу. Пример расшифровки обозначения электродов представлен в варианте №1.
Вопрос 4. Такелажные работы
Вопросы для составления опорного конспекта:
Каково назначение и устройство зажимных грузозахватных устройств. Их виды.Что такое опасный и вредный производственные факторы?
Вариант №11
Вопрос 1. Легированные стали и стали с особыми свойствами
Содержание учебного материала:
Влияние легирующих элементов на свойства сталей. Стали с особыми свойствами и их назначение. Марки и расшифровка легированных сталей.
Методические указания
Без абсолютного знания маркировки сталей и чугунов, их применение, деление по установленным признакам нельзя будет безошибочно применять на практике эти конструкционные материалы.
Стали. В учебной литературе достаточно полно освещены классификация, маркировка, назначение и применение углеродистых и легированных статей. Очень важно понять особенности буквенно-цифровой системы обозначения статей.
Запомните легирующие элементы, обозначение которых не совпадает с первой буквой их названия: марганец (Г), медь (Д), кремний (С), алюминий (Ю), ванадий (Ф), селен (Е). ниобий (Б), фосфор (П). бор (Р), редкоземельные металлы (Ч).
Уясните, если впереди марки стоит буква, то она обозначает стали: А- автоматная (А20, А40Г), цифры, следующие за буквой, обозначают содержание углерода в сотых долях процента: Е- магнитная (ЕХЗ, ЕХ5К); Е - износостойкая (Е13Л), цифры, следующие за буквой, обозначают содержание марганца; углерода в этой стали - 1,0... 1,3%; Ш - шарикоподшипниковая (ШХ9, ШХ15); Л - литейная (65Л); Р- быстрорежущая (Р18, Р9); У - углеродистая инструментальная (У7. У13А); - хромоникелевая нержавеющая.
Если впереди марки стоят две цифры, то они указывают на содержание в стали углерода в сотых долях процента (стали 08пс, 15кп, 85, 80Г, 45ХН, 50ХФА, Л65); если одна цифра, то углерода - десятые доли процента (5ХГМ, 9ХС).
Цифры стоящие за буквами обозначения легирующих компонентов, указывают на содержание данного элемента в процентах. Если отсутствует цифра, то содержание данного элемента 1% и более (стали X, ХВГ).
Буквы и индексы, стоящие в конце марок сталей, обозначают: А- высококачественная сталь; Ш - особовысококачественная сталь (ЗОХГМШ), Л - литейная сталь (Г 13Л), кп - кипящая сталь, сп - спокойная сталь, пс - полуспокойная сталь, рп - сталь с регламентированной прокаливаемостью, пп - сталь с пониженной прокаливаемостью.
Опытные марки сталей маркируют условно.
Исключения в обозначениях марок сталей:
1. В шарикоподшипниковых сталях содержание хрома указывается в десятых доляхпроцента (ШХ6, ШХ15).
2. В быстрорежущих сталях после буквы Р цифры указывают на содержание вольфрама в полных процентах (Р18К5Ф5, Р9М4К8); содержание молибдена и ванадия вэтих сталях также указывается в полных процентах.
3. Молибден и ванадий в остальных марках сталей содержится в пределах 0.2.. .0.3%.
4. Для электротехнических сталей в группе магнитомягких материалов принята числовая система маркировки: пятизначное обозначение - для сталей нелегированных(ГОСТ 11036-75, ГОСТ 38336-73) и четырехзначное -для сталей, легированныхкремнием (ГОСТ 21427.1-75, ГОСТ 21427.2-75. ГОСТ 21427.3-75. ГОСТ 21427.4-78)
Вопросы для составления опорного конспекта
1. Как влияют легирующие элементы на критическую скорость закалки?
2. Как влияют легирующие элементы Сг, Ni на свойства стали?
3. Как влияют легирующие элементы на прокаливаемость стали?
4. Расшифруйте марки сталей 18ХГТ, 37ХНЗА и 4Х5В2ФС. Из каких процессов состоит их термическая обработка? Укажите область применения.
5. Какие стали называют жаропрочными?
6. Назовите сплавы с особыми физическими свойствами.
