Часть решенных задач

Тут не совсем все правильно, ибо что-то списывалось с фотографий совсем левых людей, за что им большое спасибо! Отчёт по Задачам для самостоятельного решения на Практической работе Студента: . Группа:

Преподаватель: Кубалова А.Р.

Часть 1 /Раздел 1: МЕТОДЫ АНАЛИЗА РЕЗИСТИВНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ В РЕЖИМЕ ПОСТОЯННОГО ТОКА Тема 1.1. Метод эквивалентных преобразований

Задача 1.1.10 Была сделана у доски

Дано:

i₀ = 40 мА = 0.04

R1 = R2 = R3 = 100 Ом,

R4 = R5 = 50 Ом,

C = 1 мкФ, L = 1 мГн

Зад. 1 / Нарисуйте заданную схему цепи для ее расчета в режиме постоянного тока;

Зад. 2 / Рассчитайте методом эквивалентных преобразований токи ветвей заданной цепи;

Зад.3 / Рассчитайте значения напряжения на емкости UC и тока через индуктивность iL;

Зад. 4 / Рассчитайте в джоулях энергию, запасенную в емкости W_C и в индуктивности W_L

Тема 1.2. Метод наложения

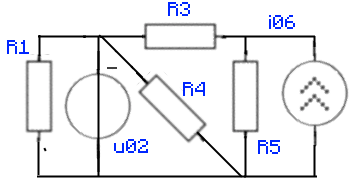

Задача 1.2.10

Дано:

u₀₂ = 20 В;

i₀₆ = 0,5 А;

R1 = R4 = 100 Ом;

R3 = R5 = 50 Ом

Зад. 1 / Нарисуйте схемы цепей с каждым источником в отдельности и покажите в них положительные направления токов. Вместо исключенного источника напряжения покажите его внутреннее сопротивление (Ri=0),а вместо источника тока (Ri=inf)

Зад. 2 / Рассчитайте методом эквивалентных преобразований токи ветвей в схемах цепей с одним источником (частичные токи);

1. Найдем R_общ у первой подцепи

R35 = R3 + R5 = 50 + 50 = 100 Ом R345 = R35 +R4 = 100 + 100 = 200 Ом Rэкв= (R1 * R345) / (R1 + R345) = (100*200)/(100+200) =20000/300 =(прибл.) 66 Ом

2. Найдем R_общ у второй подцепи

R35 = R3 + R5 = 50 + 50 = 100 Ом R345 = R35 +R4 = 100 + 100 = 200 Ом Rэкв= (R1 * R345) / (R1 + R345) = (100*200)/(100+200) =20000/300 =(прибл.) 66 Ом

Зад. 3 / Рассчитайте токи ветвей в заданной цепи как алгебраическую сумму частичных токов;

1. Найдем I у первой подцепи

I1’= I5’ = (U02/R1+R5) =

2. Найдем I у второй подцепи

3. I1’’= I5’’ = io(R5/R1+R5) =

Зад. 4 / Сделайте проверку правильности расчета с помощью баланса мощностей.

Тема 1.3. Метод токов ветвей

Задача 1.3.2

Зад. 1 Определите число независимых уравнений по первому закону Кирхгофа; и по второму закону Кирхгофа

Ny = 4 ; Nb = 7 ; N1 = Ny - 1 = 3 ; N2 = Nb - N1 - Nчт = 2

Зад. 2 В схеме показал произвольно положительные направления токов в ветвях и составил уравнения по первому закону Кирхгофа;

(y1) i₃ = i₅ + i₆ ; (y2) i₂ +i₀₁ ; (y4) i₆ + i₀₄ = i₇

Зад. 3 Показал произвольно положительные направления обхода выбранных контуров и составил уравнения по второму закону Кирхгофа.

(k1) I₃R₃+i₅R₅ + U₀₅ + i₂R₂ = 0

(k2) I₆R₆ + U₀₆ + i₇R₇ – U₀₇ –U₀₅ – i₅R₅ = 0

Тема 1.4. Метод узловых напряжений

Задача 1.4.2.15

Дано

i03 = 7 А;

i06 = 2 А;

u01 =10 В;

u05 = 1 В;

R2 = R4 = R5 = R7 = 1 Ом

Зад. 1 Выбрал опорный узел и приравнял его потенциал нулю. Пронумеруйте остальные узлы;

Зад. 2 составьте каноническую систему узловых уравнений и выразите ее коэффициенты через параметры заданной цепи;

Зад. 3 рассчитайте значения узловых напряжений, решив полученную систему уравнений;

(1)

(2)

(3)

Зад. 4 найдите токи в ветвях через узловые напряжения;

Зад. 5 сделайте проверку правильности расчета цепи с помощью пер-вого и второго законов Кирхгофа.

Тема 2.1 Комплексные сопротивления и проводимости пассивных двухполюсников

Задача 2.1.10

Дано:

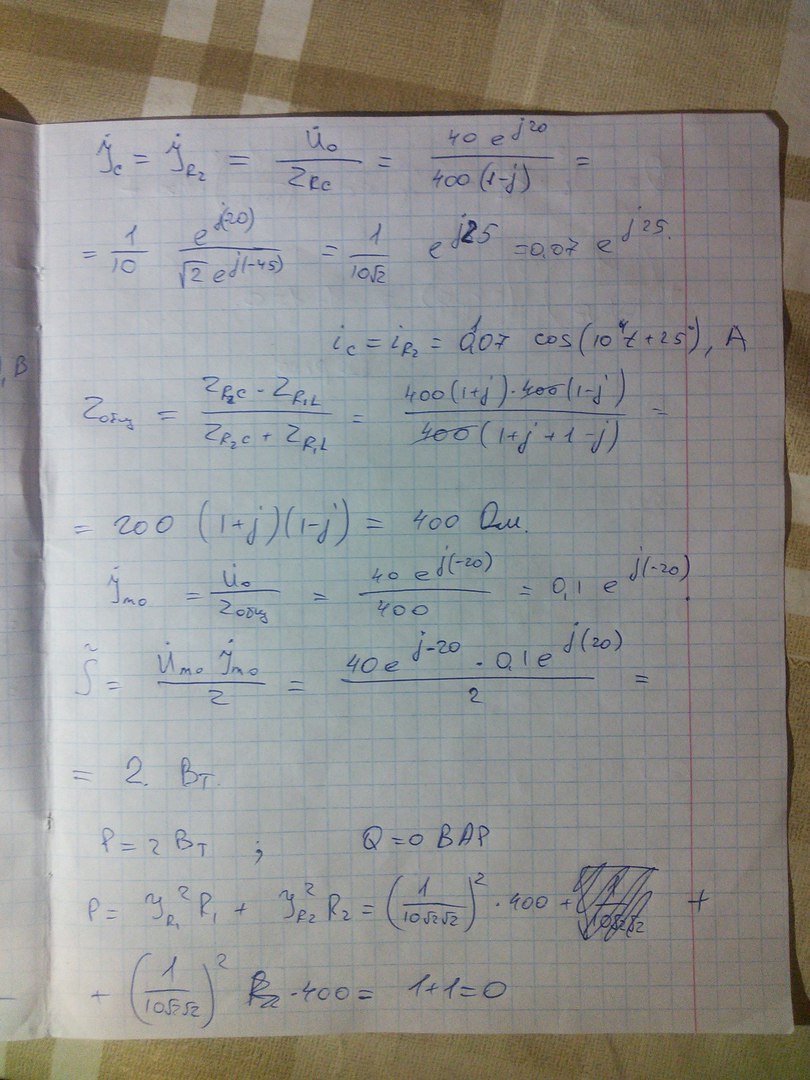

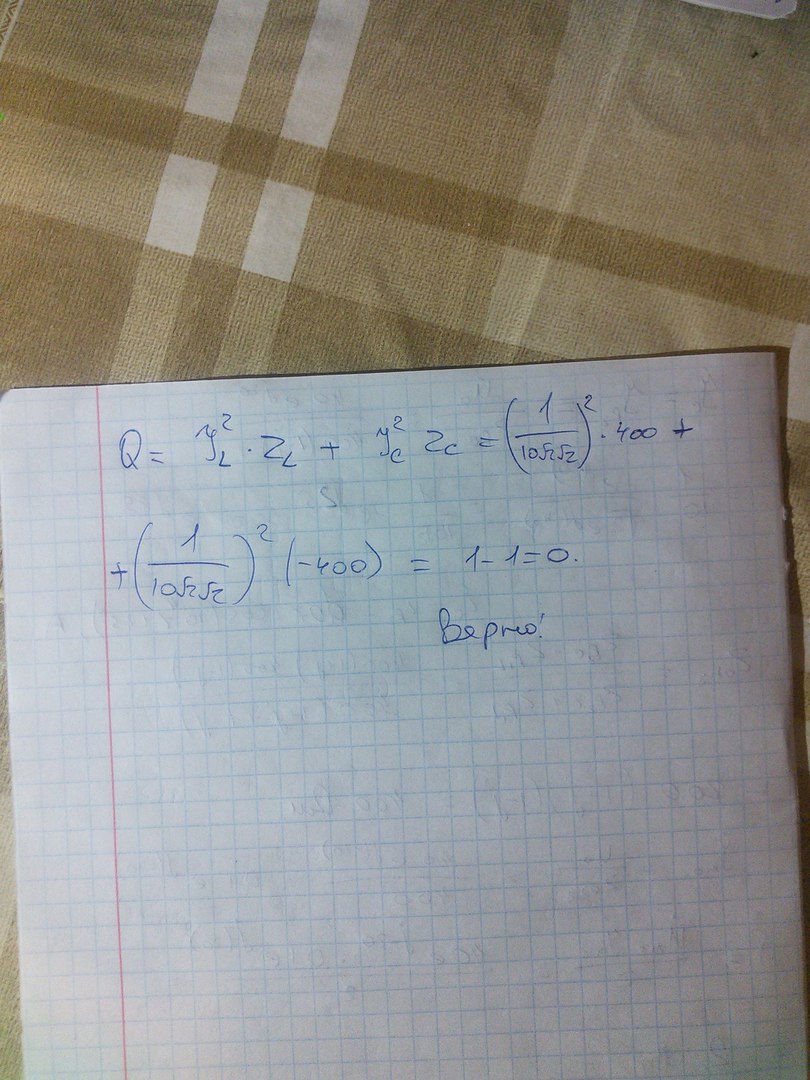

Тема 2.2 Символический метод анализа гармонических колебаний в разветвленных цепях

Задача 2.2.15

Дано:

L=0,8 мГн ; C=0,25 мкФ R1 = 40 Ом ; R2 =80 Ом ;

Тема 3.1 Амплитудно-частотные и фазочастотные характеристики пассивных четырехполюсников

Задача 3.1.2

Дано:

i03 = 7 А; i06 = 2 А;

u01 =10 В; u05 = 1 В;

R2 = R4 = R5 = R7 = 1 Ом

Тема 4.1 Параметры последовательного колебательного контура

Задача 4.1.10

Дано:

n= 2 ; Code: 0369

R = 25 Ом;

P₀ = 0,5, Вт fo = 1,5, кГц = 1500Гц

2 f*=f₁-f_-1=95 Гц

Найти: L = ? ; C = ? p =? Q =? U₀ =? I₀ =?

Часть 2 / Раздел 1

Тема 1.1.

Задача 1.1.2

1. T<0

2. T>0

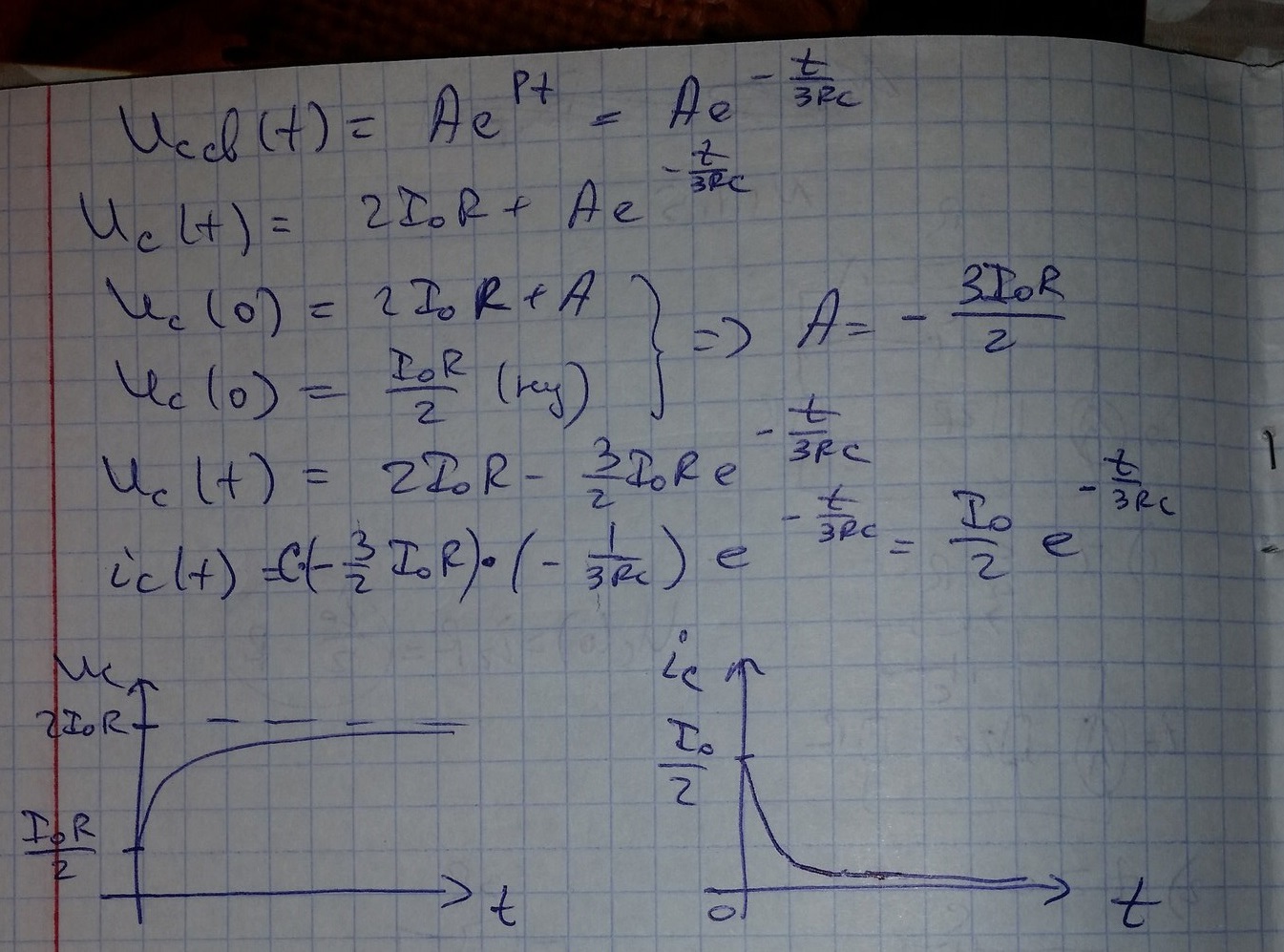

Вычисления графики

Тема 2.3. Символический метод анализа гармонических колебаний в цепях с индуктивными связями

Задача 2.3.10

1. ННУ

Теорема дифференцирования

Теорема интегрирования

2. Составим схему замещения по “L” после коммутации

3. Найдем изображение требуемой реакции на “L”

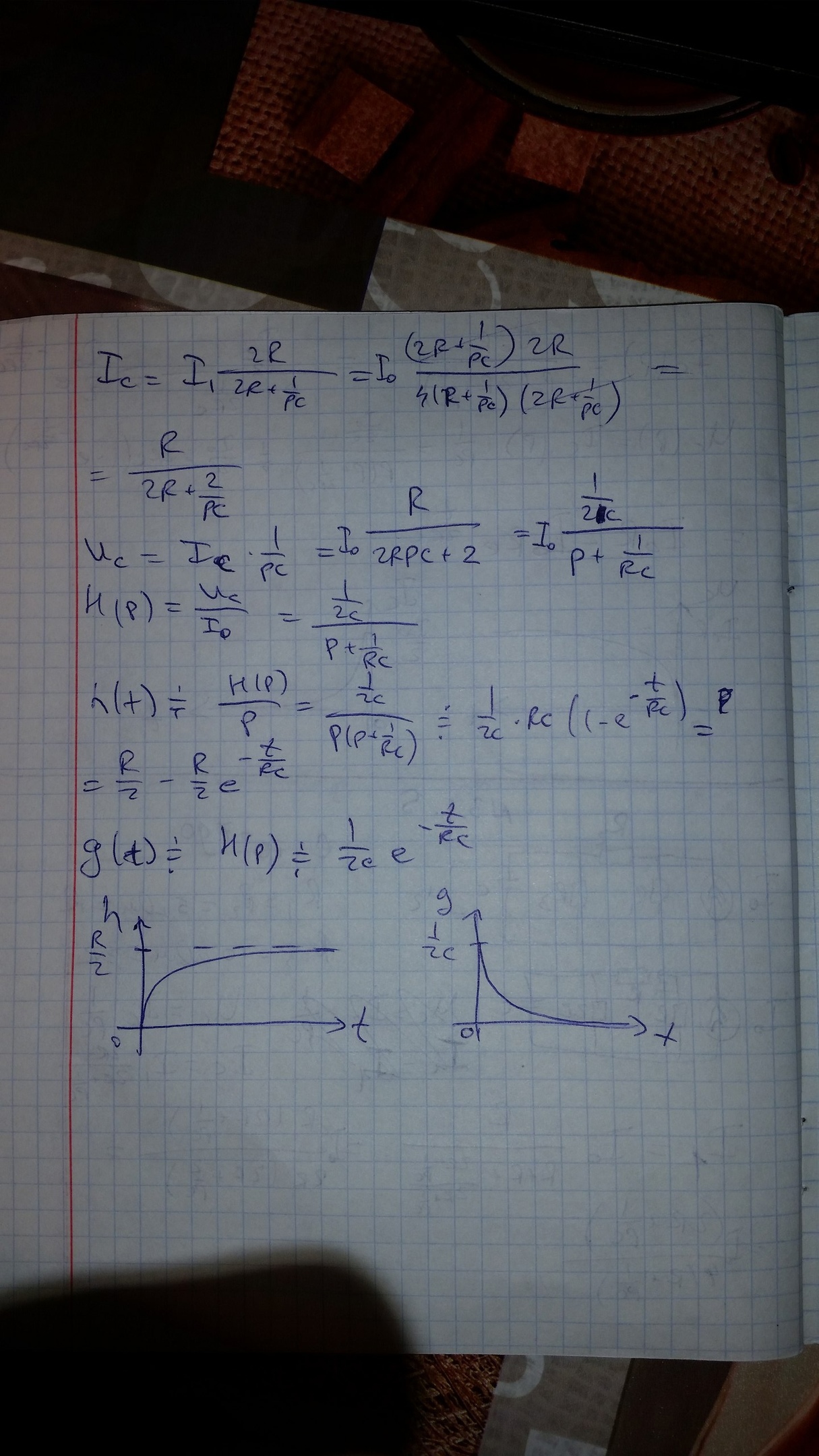

4. Найдем оригинал (мгновенное значение) требуемой реакции

5.

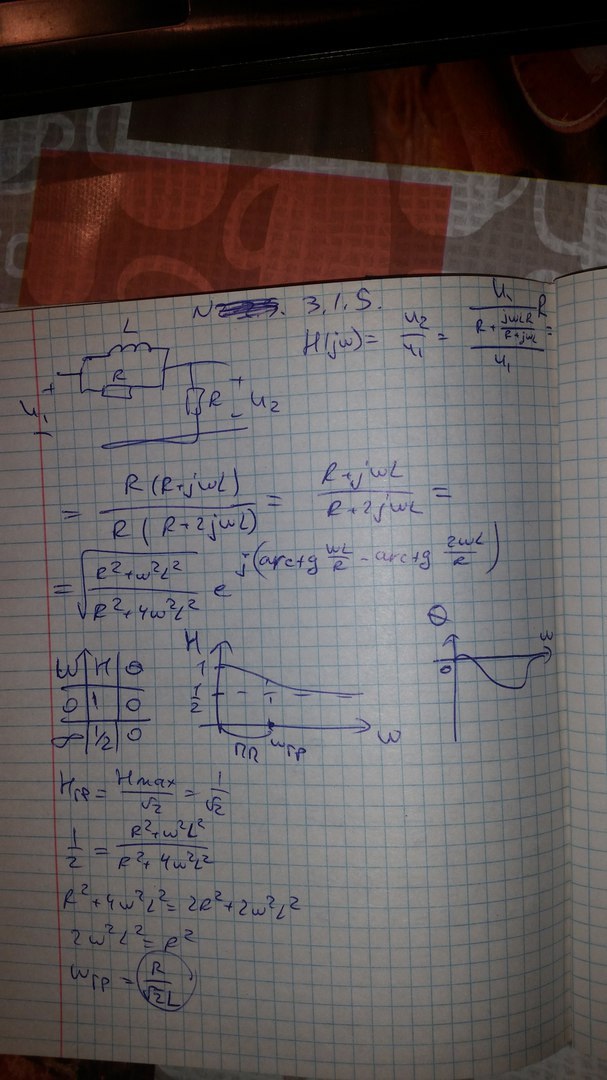

Задача 3.1.5

Задача 4.2.11

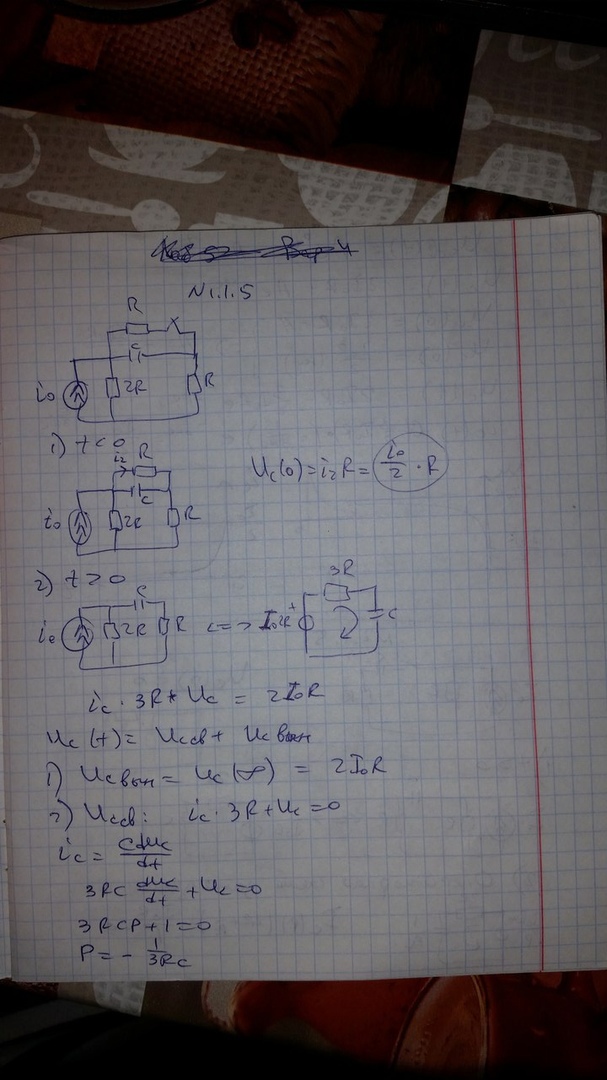

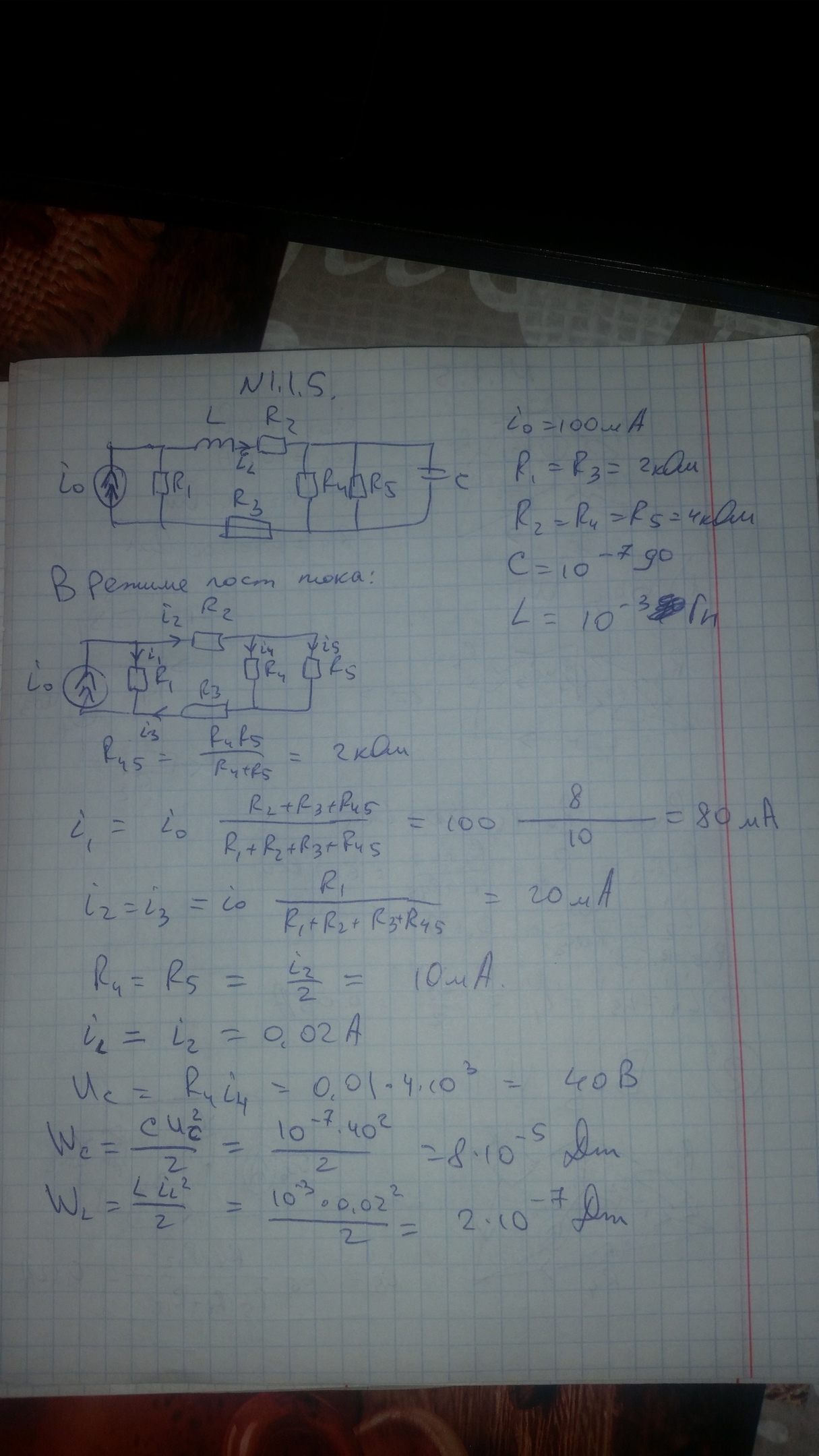

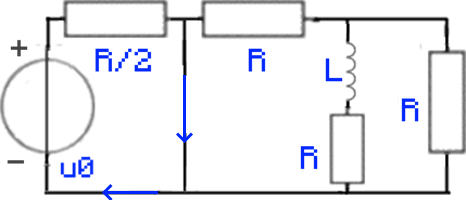

Задача 1.1.5

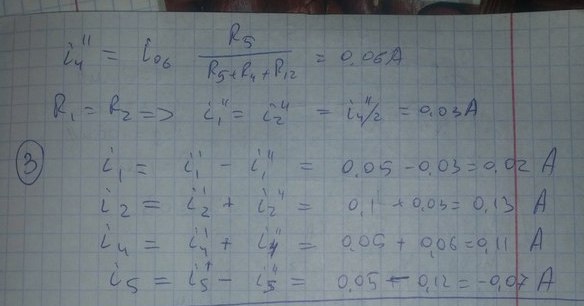

Задача 1.2.5

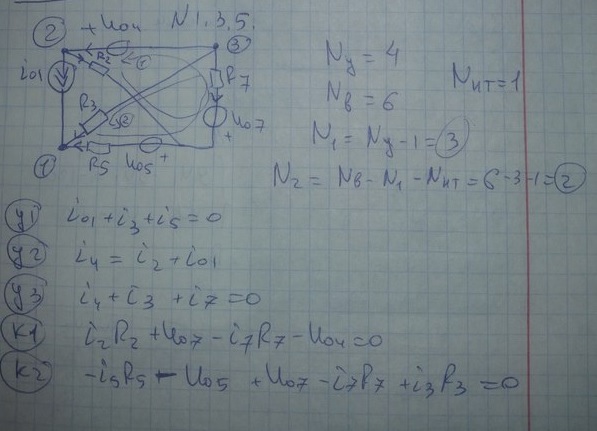

Задача 1.3.5

Задача 1.4.1.5

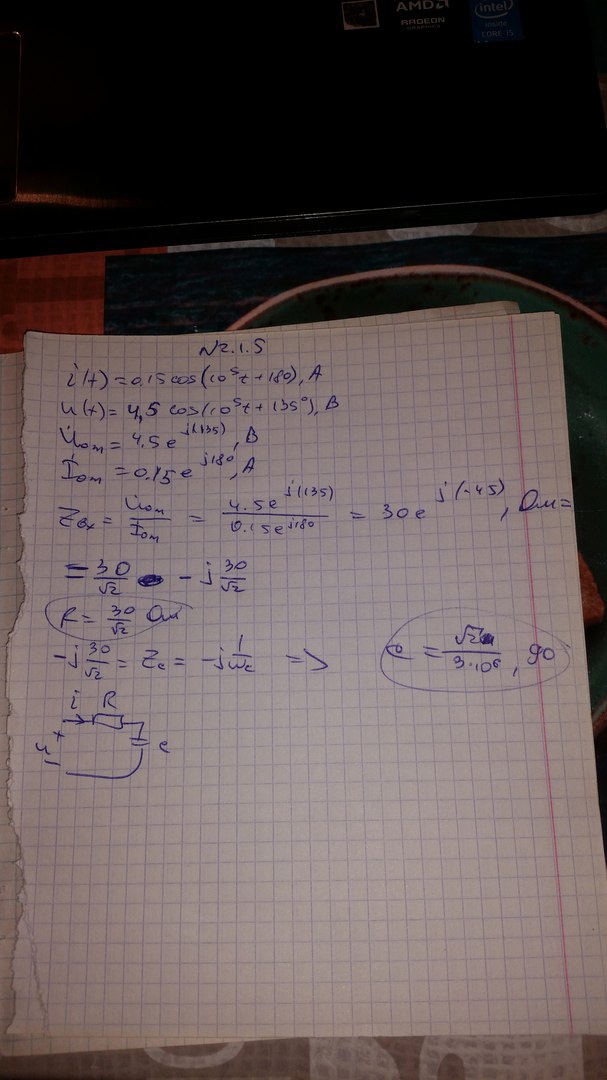

Задача 2.1.5

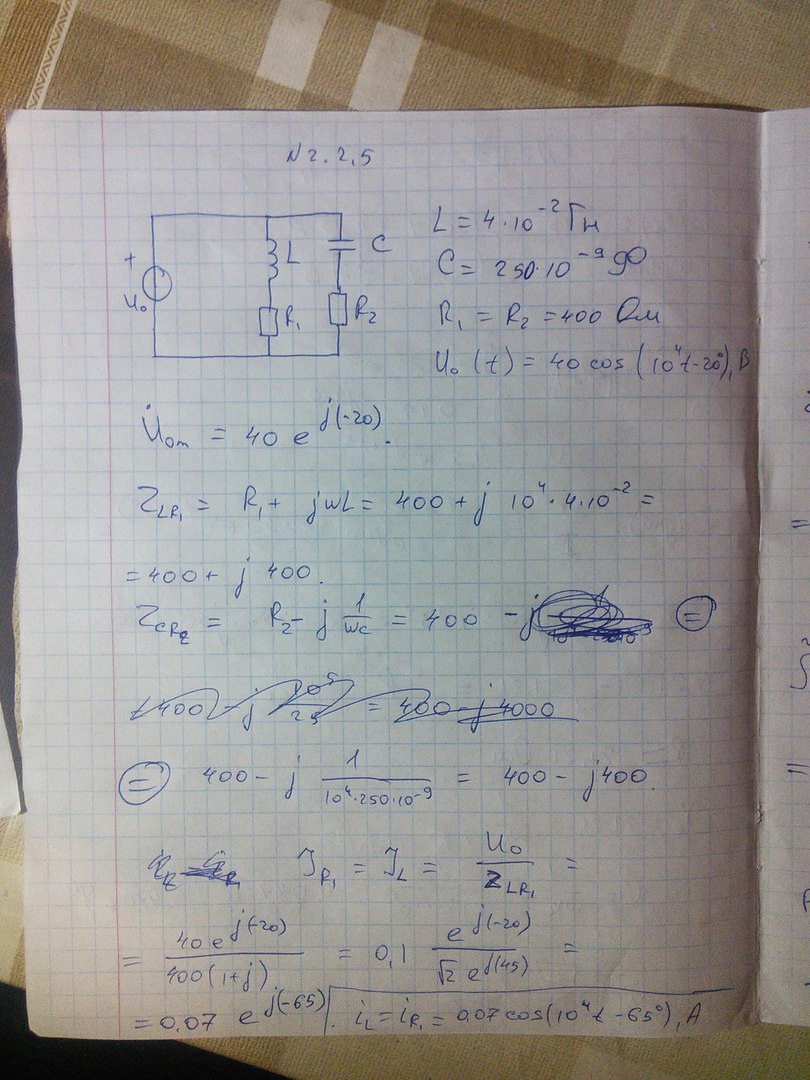

Задача 2.2.5

Задача 3.15

Задача 4.1.5

Задача 1.1.5

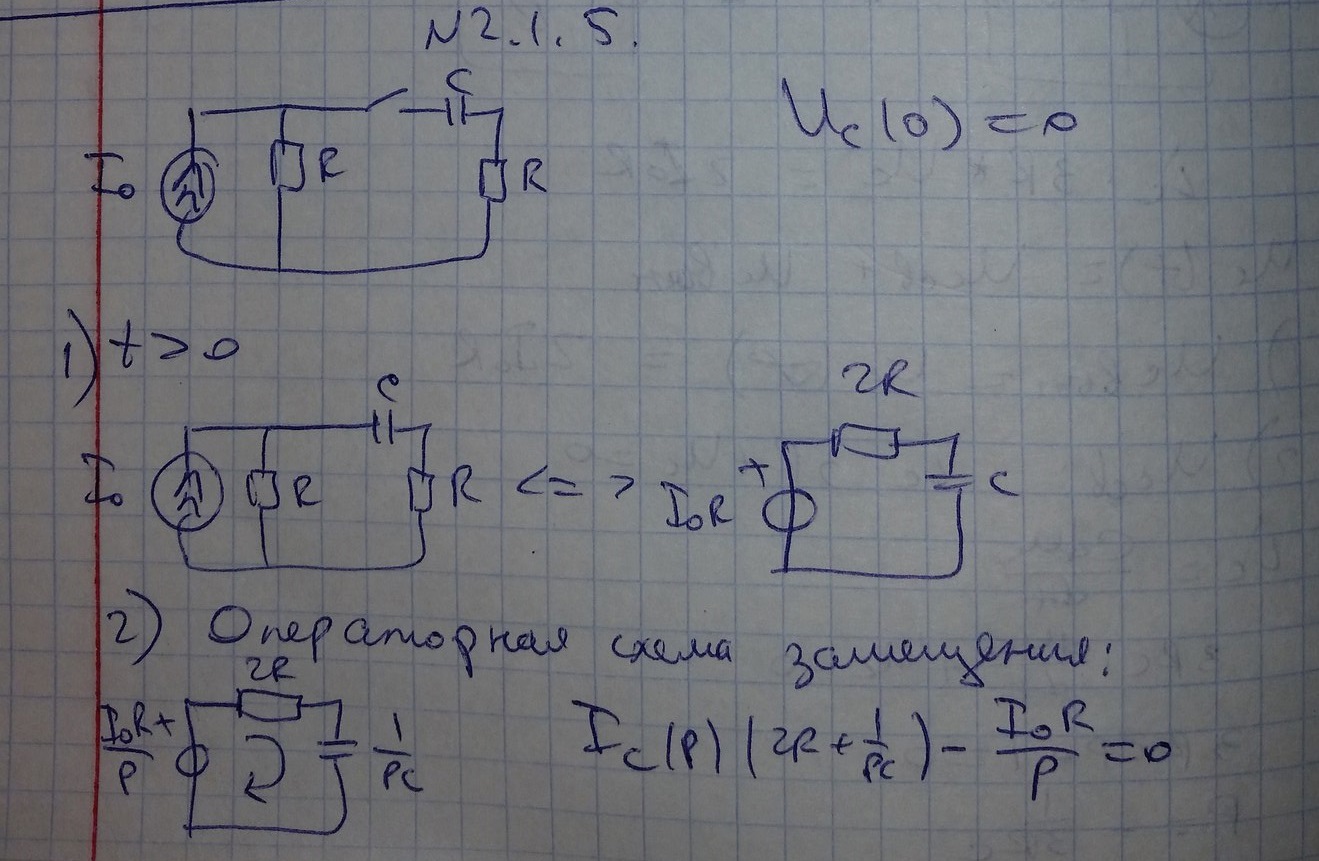

Задача 2.1.5

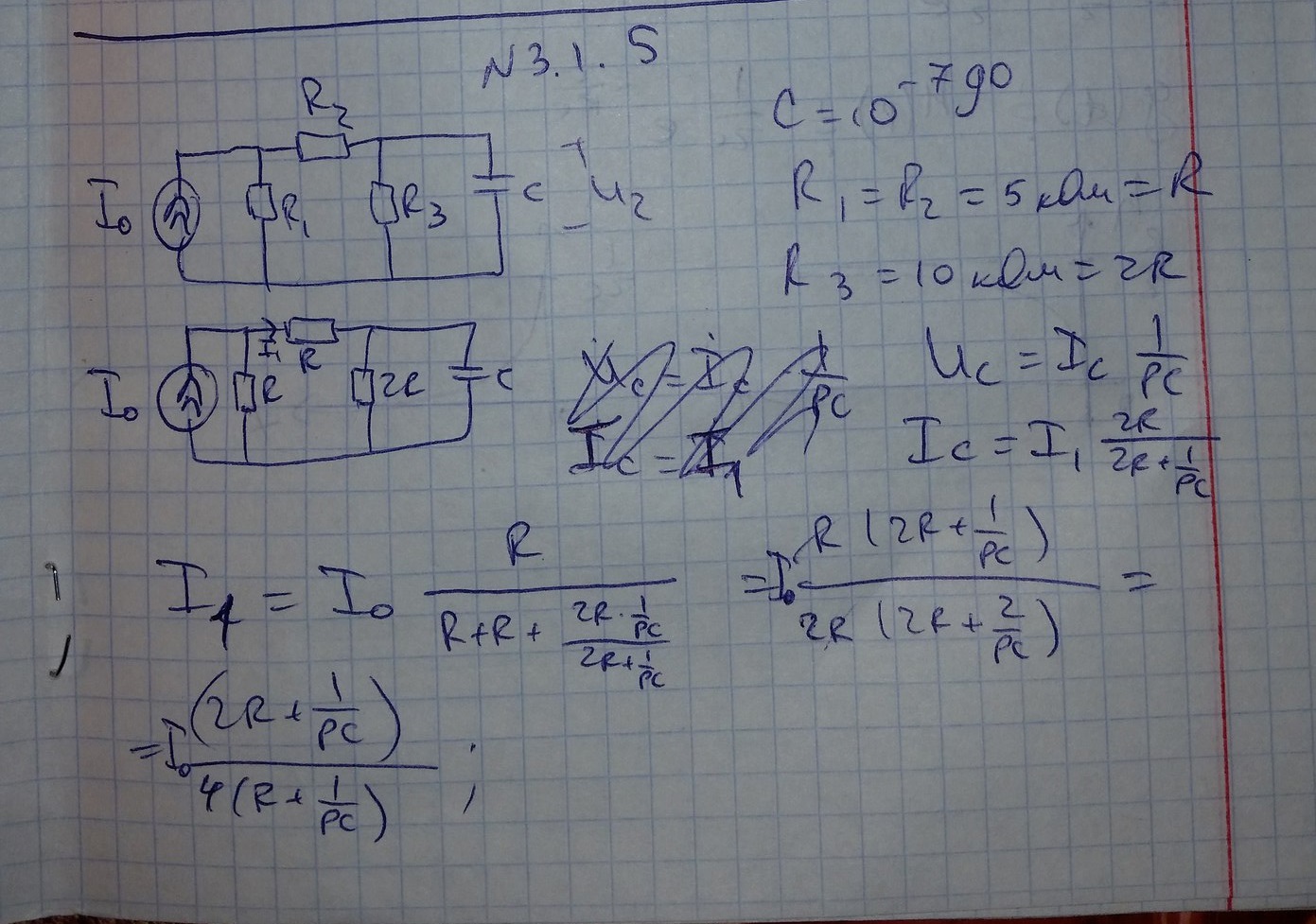

Задача 3.1.5
