ГИДРАВЛИКА

Лабораторная работа №6

«Определение потерь напора по длине трубы»

Группа__________

Студент___________

Преподаватель____________

Волгоград 201___

ЦЕЛЬ РАБОТЫ: Экспериментальное определение потерь напора по длине при установившемся движении жидкости в прямолинейной цилиндрической трубе постоянного диаметра; экспериментальное определение коэффициентов потерь на трение λ и сопоставление их с коэффициентами, найденными расчетным путем.

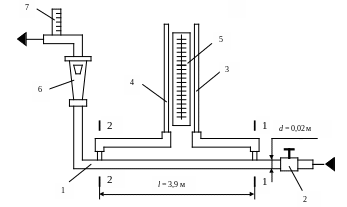

1 – труба; 2 – вентиль; 3, 4 – пьезометры; 5 – мерная шкала; 6 – ротаметр; 7 – термометр

ПРОТОКОЛ ИСПЫТАНИЙ

№ опыта	Определение средней скорости			Определение режима движения			Определение коэффициента потерь на трение
	Показания ротаметра	Расход	Средняя скорость	Температура воды	Вязкость	Число Рейнольдса	Потеря напора	Эксперимента- льный коэффициент	Теоретический коэффициент
	n	Q	V	t	ν	Re	hl = Δh	λоп	λрасч
	-	м3/c	м/c	оС	м2/с	-	м	-	-
1	25	0,095*10-3	0,303	20	1,01e-06	5,99e+03	0,06	0,066	0,052
2	50	0,16*10-3	0,51			1,01e+04	0,15	0,058	0,051
3	75	0,22*10-3	0,701			1,39e+04	0,28	0,057	0,051

ОБРАБОТКА РЕЗУЛЬТАТОВ

1) Объемный расход жидкости (по тарировочному графику), м³/с:

Q = 0,095*10^-3 м³/с

2) Средняя скорость течения жидкости, м/с:

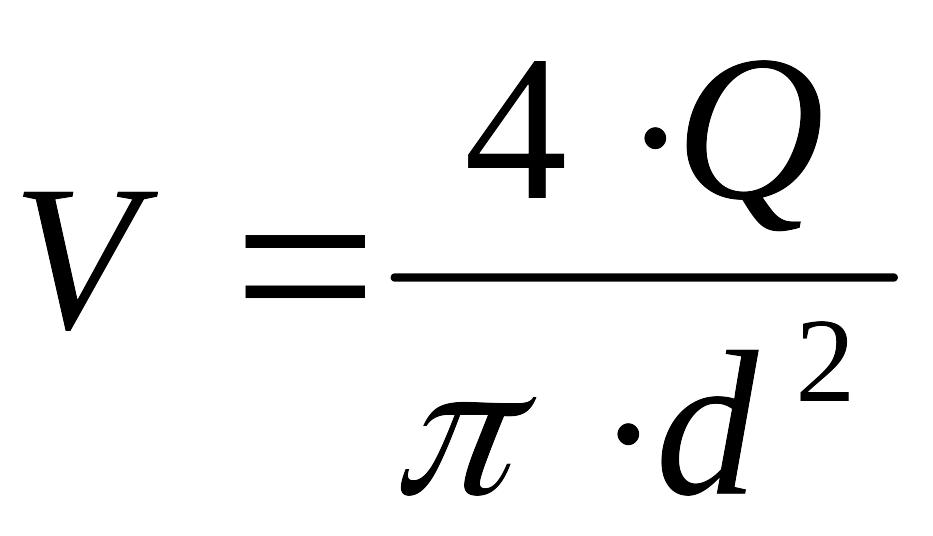

= (4*0,095*10^-3)/(3,14*0,02^2) =0,303 м/с

d = 0,02 м – диаметр трубопровода.

3) Кинематическая вязкость, м²/с:

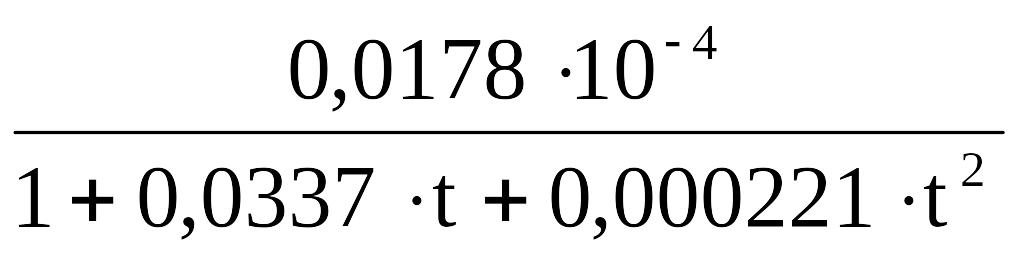

ν = = (0,0178*10^-4)/(1+0,0337*20+0,000221*20^2) = 1,01e^-06 м²/с

t – температура воды в ^оС.

4) Число Рейнольдса:

= (0,303*0,02)/ 1,01e^-06 = 5,99e⁺⁰³

5) Экспериментальный коэффициент потерь на трение λ_оп :

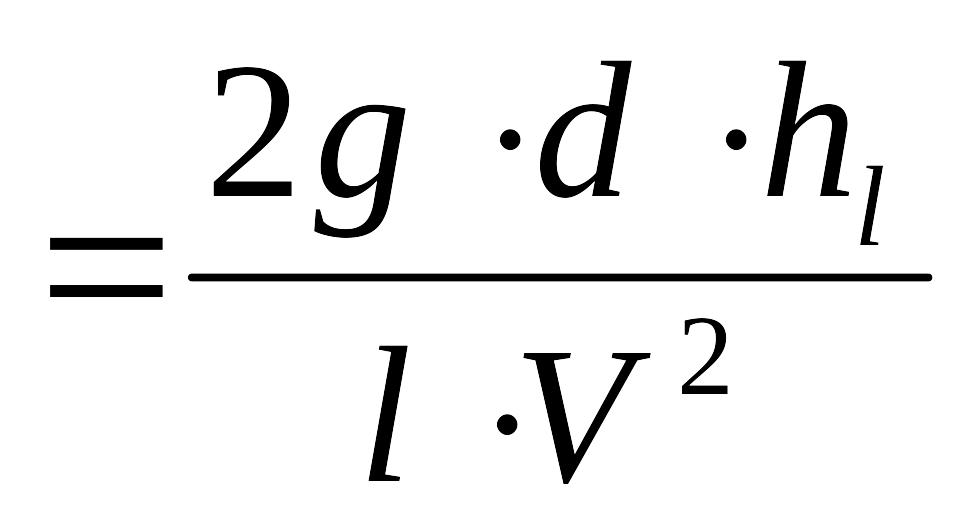

λ_оп = (2*9,81*0,02*0,06)/(3,9*0,303^2) = 0,066

l = 3,9 м – длина трубопровода; g = 9,81 м/с² – ускорение силы тяжести;

6) Расчетный коэффициент потерь на трение λ_расч , приняв Δ/d = 0,04 :

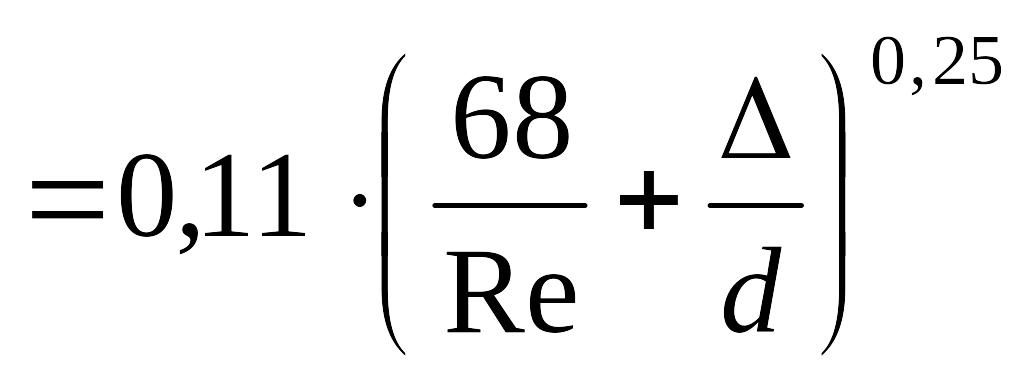

λ = 0,11*(68/5,99e⁺⁰³+0,04)^0,25 = 0,052
