.pdfРаздел №4
Подсистема ввода-вывода и файловые системы
2
8. поддержка синхронных и асинхронных операций вводавывода;
Многослойная модель подсистемы ввода/вывода
4
Дисковые устройства
Дисковая операция включает в себя несколько фаз:
1)выдача команды на операцию (чтение или запись);
2)обработка данных контроллером дискового устройства;
3)передача данных через интерфейс дисковой подсистемы
(при записи данных фазы 2 и 3 меняются местами).
5
Жесткие диски HDD
6
Физический адрес – CHS (цилиндр, головка, сектор)
7
LBA-трансляция
• LBA (Logical block addressing) — механизм адресации и доступа к блоку данных на жёстком диске, при котором не учитывается геометрия жесткого диска (количество цилиндров, сторон, секторов).
• Контроллеры современных IDE дисков в качестве основного режима трансляции адреса используют LBA.
Технический комитет X3T10 установил правила получения адреса блока в режиме LBA:
LBA= [(Cylinder x noofheads + heads) x sectors/track ] + (Sector – 1)
•LBA — адрес блока по LBA. •Cylinder — номер цилиндра. •noofheads — количество головок. •heads — номер выбранной головки.
•sectors/track — количество секторов на одной дорожке. •Sector — номер сектора.

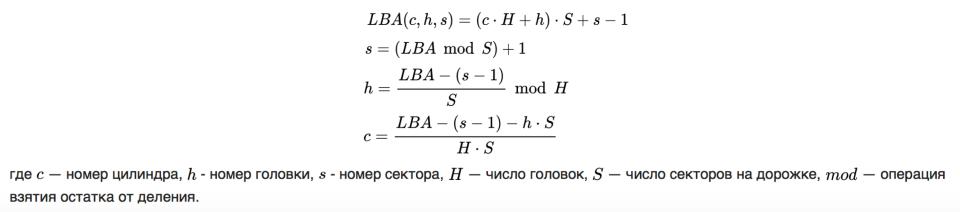

Преобразование между CSH и LBA
8
Оптимальные сценарии использования жестких дисков
üДисковые массивы (NAS, RAID и т. д.), где требуется большая емкость.
üНастольные компьютеры, когда приоритетной является низкая стоимость.
üХранение медиафайлов (фото, видео, аудио).
üХранение резервных копий и архивных данных.
9
Твердотельные накопители SSD
SSD (solid state drive, накопитель на твёрдотельной памяти) - накопитель информации, основанный на чипах энергонезависимой памяти, которые сохраняют данные после отключения питания.
10
