Процесс проектирования печатной платы
Разработка Библиотек элементов LIB
ТЗ
|
|
Footprint |
|
|
|
Разработка |
|
|
|
SCH |
Конструкции |
|
|
|
Печатной |
PCB |
Подготовка |
||
Разработка |
платы |
|||
|
производства |
|||
электрической |
Список цепей |
Размещение |
|
|
схемы |
|
элементов |
|
|
|
|
|
Оформление |
|
Моделирование |
Трассировка |
документации |
||
|
||||
Функционирования |
цепей |
|
||
схемы |
|
|
|
|
Проектирование |
Оптимизация топологии, |
|||
Анализ качества |
|
|||
|
FPGA |
проектирования |
|
|
Дополнительные возможности Altium Designer
Altium Designer 19
Мультиплатный |
|
Гибко-жесткие |
|
Контроль версий, |
режим |
|
платы |
|
Поддержка PDM |
|
|
|
|
|
Altium |
|
Встраиваемые |
NanoBoard |
|
приложения |
|
|
|
|
|
|
Примерный порядок работы в Altium Designer
1 |
Создать новый проект |
л.р. 1 |
2 |
Подключить библиотеки элементов |
л.р. 1 |
3 |
Создать недостающие элементы библиотек |
л.р. 1,2 |
4 |
Создать электрическую схему изделия |
л.р. 2,3 |
5 |
Моделировать работу схемы |
- |
6 |
Создать конструкцию печатной платы |
л.р. 4 |
7 |
Разместить элементы на плате |
л.р. 5 |
8 |
Трассировать электрические связи |
л.р. 6,7 |
9 |
Оптимизировать топологию и конструкцию платы |
л.р. 8 |
10 |
Проверить плату на наличие ошибок и соответствие |
л.р. 9 |
|
технологическим ограничениям |
|
11 |
Сформировать данные для изготовления и сборки платы |
л.р. 10 |
12 |
Оформить комплект конструкторской документации |
л.р. 11,12 |

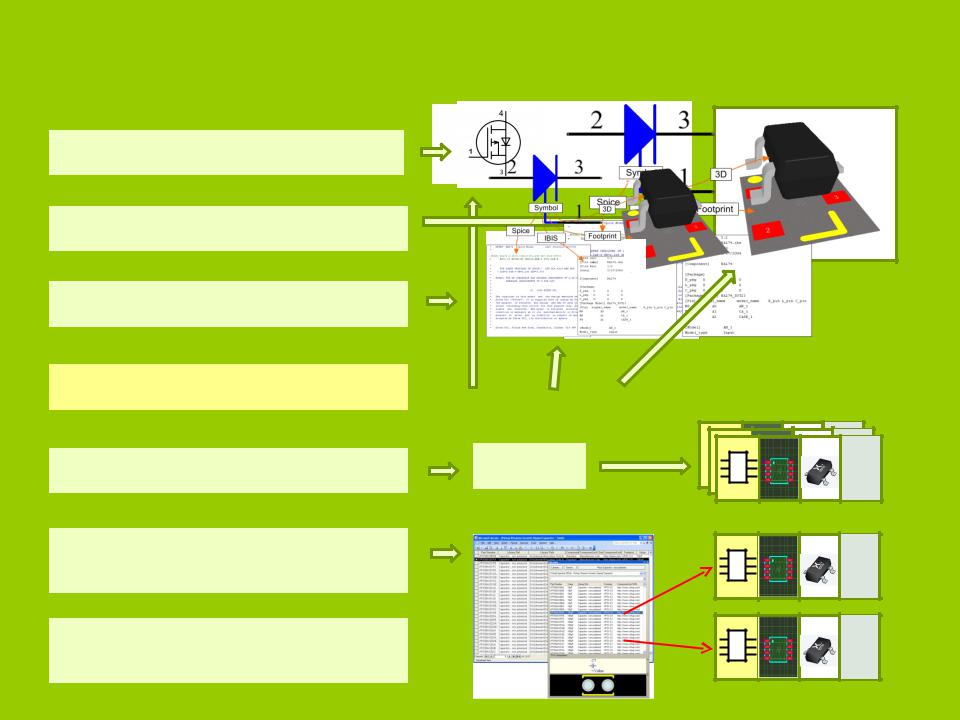

Библиотеки элементов Altium Designer
|
|
|
|
|
|
|
|
Параметр1= ХХХ |
|||
Схемотехнические |
.SchLib |
|
|
|
|
|
|
Параметр2= ХХХ |
|||
|
|
|
|
|
|
|
. . . |
|
|||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
ПараметрN= ХХХ |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Посадочных мест |
.PcbLib |
|
|
|
|
|
|
|
|||
|
SPICE |
|
IBIS |
|
|||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
Моделей |
.MDL .CKT |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
= |
+ |
+ |
|
|||
Компонентов |
.CmpLib |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Интегрированные |
.IntLib |
|
|
.CmpLib |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|||
На основе базы данных |
|
|
|
|
|
|
|
||||
.DbLib .SVNDbLib |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
Отверстий (Pad Via Library) |
|
|
|
|
|
|
|
||||
|
.PvLib |
|
|
|
|
|
|
|
|||

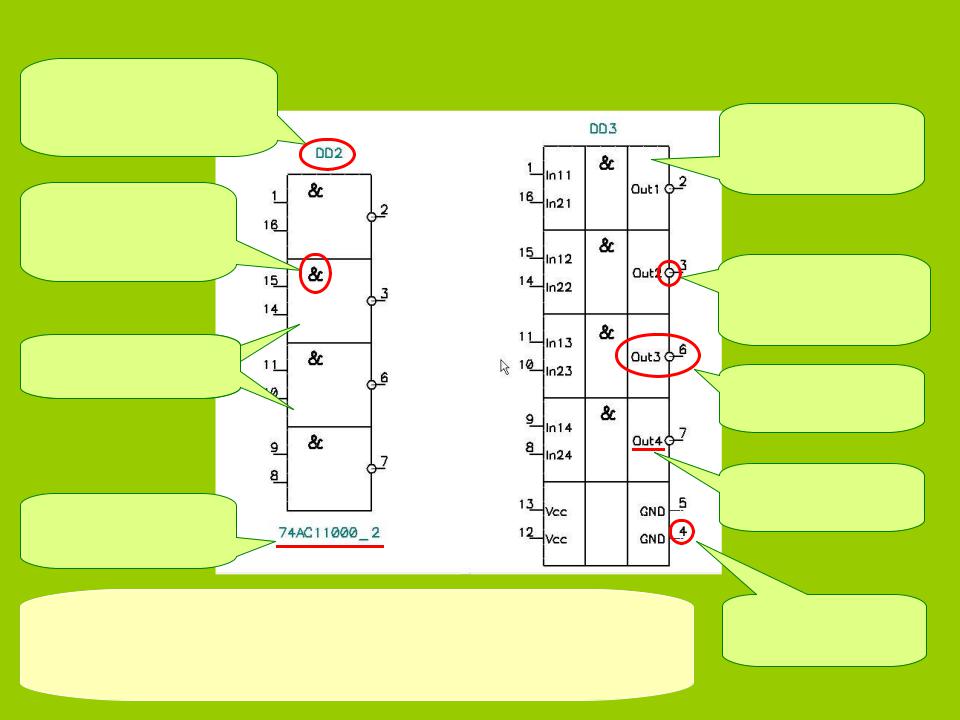

Схемотехнические библиотеки элементов
Атрибут Designator
позиционное
обозначение
элемента
Обозначение
функции
элемента
Function
СЕКЦИИ (ГЕЙТЫ)
Gates
Имя компонента,
Component
Name
Дополнительное
поле
Additional Field
Символ функции вывода
Pin Symbol
Вывод элемента
Pin
Имя вывода
Display Name
«Номер вывода» - указание на контактную площадку |
«Номер вывода» |
посадочного места, может быть не обязательно числом. |
Pin Designator |
Примеры: 1, 27, А4, с17, +, -, А. С. |
|
Схемотехнические библиотеки элементов

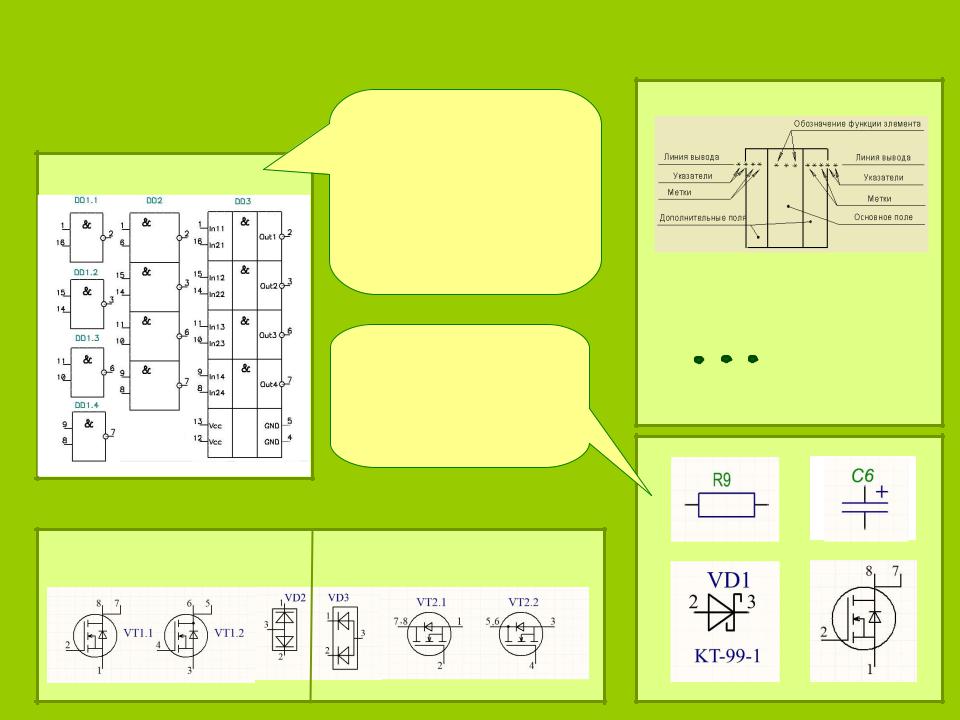

Варианты отображения элемента
1 2 3
1 – 4 отдельных гейта (4 Parts)
2 – 1 гейт, скрытые выводы питания (1 Part, Hidden Power Pins)
3 – 1 гейт. Нет скрытых выводов
(1 Part, no hidden Pins)
Имена и номера выводов можно в отдельных случаях не отображать
Альтернативные варианты (Graphical Mode)
Normal |
Alternate 1…N |
ГОСТ 2.743-91
ГОСТ 2.708-81 ГОСТ 2.709-89 ГОСТ 2.721-74
ГОСТ 2.796-95
Наименования элементов в библиотеках
SchLib
Элемент Символ
Resistor
Capacitor
PcbLib
Элемент Footprint
0402
0603
0805
DbLib, IntLib, CmpLib |
|
|
|
|
|
|
|
Component Name |
Symbol |
Footprint |
Parameters |
P1-8B-0,063-10_Ом-1% |
Resistor |
0402 |
10 Ом ±1% 50В |
|
|
|
ОЖ0.467.164ТУ |
P1-8B-0,1-100_Ом-5% |
Resistor |
0603 |
100 Ом ±5% 50В |
|
|
|
ОЖ0.467.164ТУ |
P1-8B-0,125-47_Ом-5% |
Resistor |
0803 |
47 Ом ±5% 150В |
|
|
|
ОЖ0.467.164ТУ |
DbLib, IntLib, CmpLib |
|
|
|
Component Name |
Symbol |
Footprint |
Parameters |
C0402FR-07100RL |
Resistor |
0402 |
10 Ом ±1% 50В Yageo |
|
|
|
|

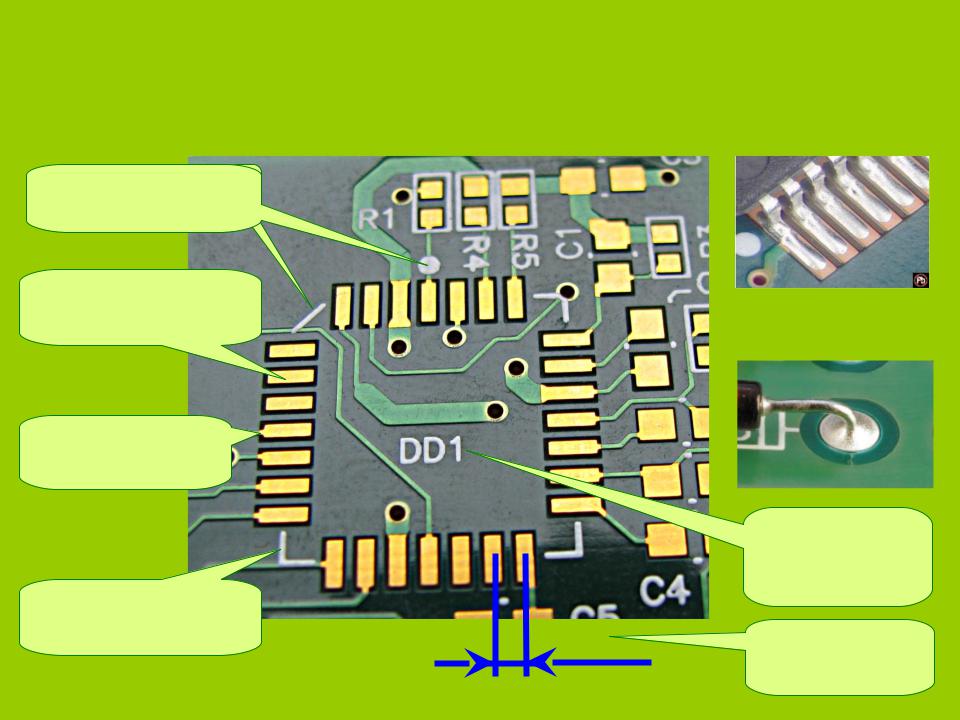

Ключ 1 контакта
Pin № 1 Key
Контактная площадка
Pad
Вскрытие в маске
Top Mask Window
Слой маркировки
Top Overlay

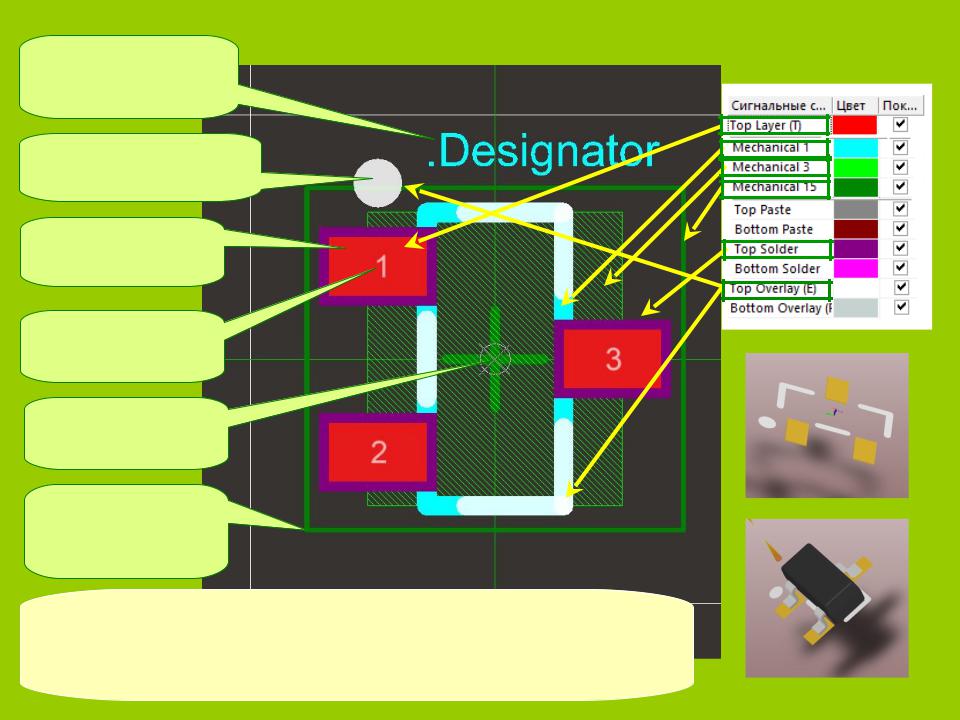

Посадочные места элементов
Планарный элемент
SMD
Монтаж в отверстия
DIP (TH)
Позиционное
обозначение
Designator
e |
Шаг выводов |
(Pith) |
Позиционное |
ые места элементов |
|
|
обозначение для |
|
сборочного чертежа |
|
Ключ (метка 1 вывода) Key Pad № 1
Контактная площадка Pad
«Номер вывода»
Pad Designator
Точка установки
Pick&Place
Граница установки
Component C
«Номер вывода» - указание на контактную площадку посадочного места, может быть не обязательно числом.
Примеры: 1, 27, А4, с17, +, -, А. С.
