Отчет
Лабораторная работа № 3
«Исследование пассивных цепей при гармоническом воздействии на постоянной частоте»
Выполнил: Иванов Иван, студент группы БСТ17хх
Цель работы
С помощью программы Micro-Cap исследовать электрический режим конденсатора и катушки индуктивности в цепях гармонического тока. Сравнить характеристики, полученные с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчетным путем.
Результаты предварительного расчета и машинного эксперимента
Цепи с емкостным сопротивлением
Схема цепи представлена на Рисунок 1.
Рисунок 1 - Схема С-цепи
ZC =
По предварительному расчёту |
Получено экспериментально |
|||||
f, кГц |
C, нФ |
ZC, Ом |
|ZC|, Ом |
arg(ZC), град. |
|ZC|, Ом |
arg(ZC), град. |
1 |
38.7 |
-j*4112.531 |
4112.531 |
-90 |
4113 |
-90 |
2 |
38.7 |
-j*2056.265 |
2056.265 |
-90 |
2056 |
-90 |
3 |
38.7 |
-j*1370.844 |
1370.844 |
-90 |
1371 |
-90 |
4 |
38.7 |
-j*1028.133 |
1028.133 |
-90 |
1028 |
-90 |
5 |
38.7 |
-j*822.506 |
822.506 |
-90 |
822.506 |
-90 |

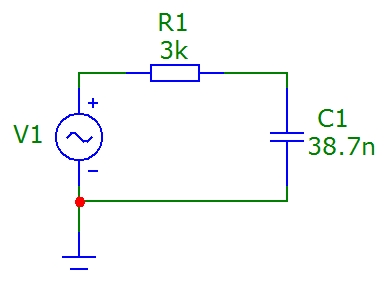

Схема цепи представлена на Рисунок 2.
Рисунок 2 - Схема RC-цепи
ZRC = ZR + ZC =
По предварительному расчёту |
Получено экспериментально |
|||||||
f, кГц |
C, нФ |
R, кОм |
ZRC, Ом |
|ZRC|, Ом |
arg(ZRC), град. |
|ZRC|, Ом |
arg(ZRC), град. |
|
1 |
38.7 |
3 |
3000-j*4112.531 |
5090.472 |
-53.89 |
5090 |
-53.89 |
|
2 |
38.7 |
3 |
3000-j*2056.265 |
3637.063 |
-34.428 |
3637 |
-34.428 |
|
3 |
38.7 |
3 |
3000-j*1370.844 |
3298.365 |
-24.558 |
3298 |
-24.558 |
|
4 |
38.7 |
3 |
3000-j*1028.133 |
3171.286 |
-18.917 |
3171 |
-18.917 |
|
5 |
38.7 |
3 |
3000-j*822.506 |
3110.71 |
-15.332 |
3111 |
-15.332 |
U2 =
По предварительному расчёту |
Получено экспериментально |
|||||||
f, кГц |
C, нФ |
R, кОм |
U1, В |
U2, В |
φ, град. |
U2, В |
U2, В |
φ, град. |
1 |
38.7 |
3 |
0.707 |
0.807 |
-36.11 |
0.807*e-j36.11 |
0.807 |
-36.111 |
2 |
38.7 |
3 |
0.707 |
0.565 |
-55.572 |
0.565* e-j55.57 |
0.565 |
-55.573 |
3 |
38.7 |
3 |
0.707 |
0.415 |
-65.442 |
0.415* e-j65.44 |
0.415 |
-65.442 |
4 |
38.7 |
3 |
0.707 |
0.324 |
-71.083 |
0.324* e-j71.08 |
0.324 |
-71.083 |
5 |
38.7 |
3 |
0.707 |
0.264 |
-74.668 |
0.264* e-j74.67 |
0.264 |
-74.668 |
Цепи с индуктивным сопротивлением
Схема цепи представлена на Рисунок 3.
Рисунок 3 - Схема L-цепи
ZL = j*2*π*f*L
По предварительному расчёту |
Получено экспериментально |
||||||
f, кГц |
L, мГн |
ZL, Ом |
|ZL|, Ом |
arg(ZL), град. |
|ZL|, Ом |
arg(ZL), град. |
|
1 |
31 |
j*194.8 |
194.8 |
90 |
194.785 |
90 |
|
2 |
31 |
j*389.6 |
389.6 |
90 |
389.56 |
90 |
|
3 |
31 |
j*584 |
584 |
90 |
584.338 |
90 |
|
4 |
31 |
j*779 |
779 |
90 |
779.116 |
90 |
|
5 |
31 |
j*974 |
974 |
90 |
973.894 |
90 |
Схема цепи представлена на Рисунок 4.
Рисунок 4 - Схема RL-цепи
ZRC = ZR + ZL = R + j*2*π*f*L
По предварительному расчёту |
Получено экспериментально |
|||||||
f, кГц |
L, мГн |
R, кОм |
ZRL, Ом |
|ZRL|, Ом |
arg(ZRL), град. |
|ZRL|, Ом |
arg(ZRL), град. |
|
1 |
31 |
3 |
3000+j*194.779 |
3006.316 |
3.715 |
3006 |
3.715 |
|
2 |
31 |
3 |
3000+j*389.557 |
3025.187 |
7.399 |
3025 |
7.399 |
|
3 |
31 |
3 |
3000+j*584.336 |
3056.378 |
11.022 |
3056 |
11.022 |
|
4 |
31 |
3 |
3000+j*779.115 |
3099.519 |
14.558 |
3100 |
14.558 |
|
5 |
31 |
3 |
3000+j*973.894 |
3154.119 |
17.985 |
3154 |
17.985 |
U2 =
По предварительному расчёту |
Получено экспериментально |
||||||||
f, кГц |
L, мГн |
R, кОм |
U1, В |
U2, В |
φ, град. |
U2, В |
U2, В |
φ, град. |
|
1 |
31 |
3 |
0.707 |
0.065 |
86.285 |
0.065*ej86.285 |
0.065 |
86.285 |
|
2 |
31 |
3 |
0.707 |
0.129 |
82.601 |
0.129*ej82.601 |
0.129 |
82.601 |
|
3 |
31 |
3 |
0.707 |
0.191 |
78.978 |
0.191*ej78.978 |
0.191 |
78.978 |
|
4 |
31 |
3 |
0.707 |
0.251 |
75.442 |
0.251*ej75.442 |
0.251 |
75.442 |
|
5 |
31 |
3 |
0.707 |
0.309 |
72.015 |
0.309*ej72.015 |
0.309 |
72.015 |
Графики исследуемых зависимостей
Рисунок 5 - Графики зависимостей модуля и фазы комплексного сопротивления конденсатора от частоты для C-цепи
Рисунок 6 - Графики зависимостей модуля и фазы комплексного сопротивления конденсатора от частоты для RC-цепи
Рисунок 7 - Графики зависимостей модуля и фазы комплексного напряжения на конденсаторе от частоты для RC-цепи
Рисунок 8 - Графики зависимостей модуля и фазы комплексного сопротивления катушки индуктивности от частоты для L-цепи
Рисунок 9 - Графики зависимостей модуля и фазы комплексного сопротивления катушки индуктивности от частоты для RL-цепи

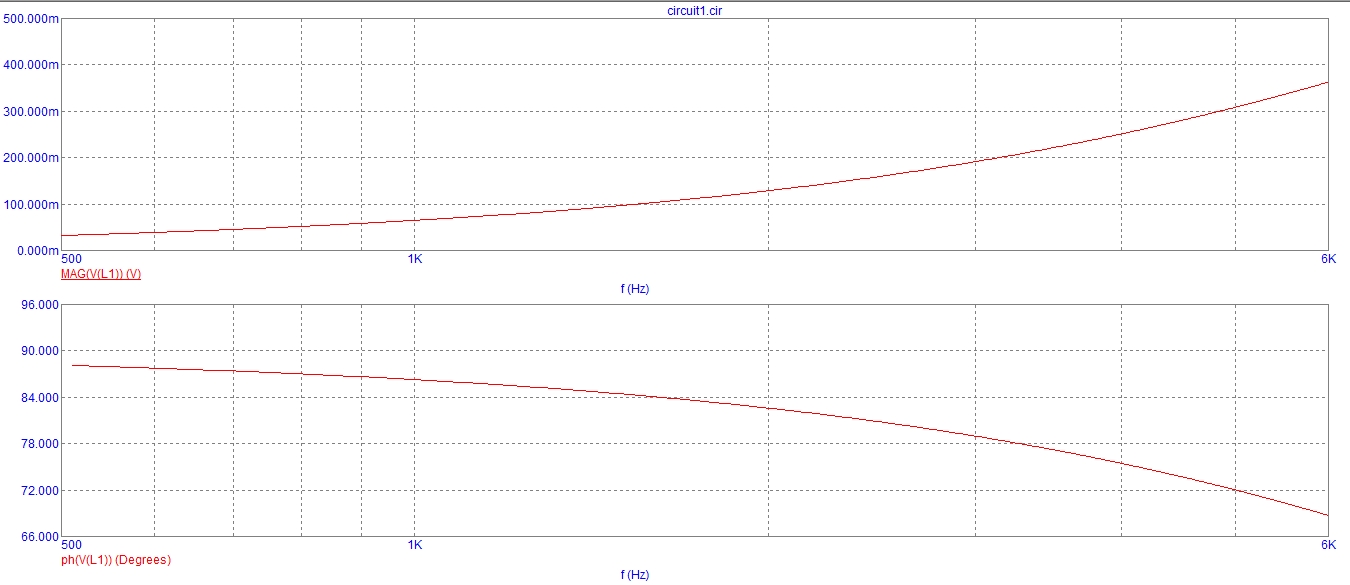

Рисунок 10 - Графики зависимостей модуля и фазы комплексного напряжения на катушке индуктивности от частоты для RL-цепи
Выводы
Данные, полученные в предварительном расчёте, полностью совпадают с данными, полученными в результате машинного эксперимента.
Следовательно, формулы, использованные для предварительного расчёта, верны.
Вопросы для самопроверки и ответы на них
Какая частота называется граничной для RL-цепи?
Граничная частота - это частота, при которой модуль реактивного сопротивления равен активному сопротивлению. Для RL-цепи это означает: ωL = R или 2πfL = R
Каково значение модуля входного сопротивления RL-цепи на граничной частоте?
Входное сопротивление ZRL = ZR + ZL = R + jωL
| ZRL | =
Так как на граничной частоте ωL = R, то | ZRL | = = R
Каково значение аргумента входного сопротивления RL-цепи на граничной частоте?
arg(ZRL) = arctg( )
Так как на граничной частоте ωL = R, то arg(ZRL) = arctg( ) = 45 град.
К чему стремится модуль тока RL-цепи при увеличении частоты?
Так как I = , то при ω → ∞ I → 0
Чему равен модуль входного сопротивления RL-цепи при частоте равной нулю?
Входное сопротивление ZRL = ZR + ZL = R + jωL. При ω = 0 ZRL = R.
