.docxФедеральное Агентство Связи Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»
Центр заочного обучения по программам бакалавриата
Кафедра ТЭЦ
Отчет
Лабораторная работа № 2
«Исследование на ЭВМ характеристик источника постоянного напряжения»
Выполнил: Иванов Иван, студент группы БСТ17хх
Цель работы
С помощью программы Micro-Cap получить внешние характеристики источников напряжения. Познакомиться с зависимыми источниками.
Результаты предварительного расчёта и машинного эксперимента
Для цепи с независимым источником напряжения
Схема цепи представлена на Рисунок 1.
Рисунок 1
По предварительному расчёту |
||||||
Rн, Ом |
I, мА |
Uн, В |
Pист, Вт |
Pr, Вт |
Pн, Вт |
η, % |
0 |
7.5 |
0 |
0.018 |
0.018 |
0 |
0 |
10 |
7.273 |
0.073 |
0.017 |
0.01693 |
0.00053 |
3.03 |
20 |
7.059 |
0.141 |
0.017 |
0.01594 |
0.001 |
5.882 |
40 |
6.667 |
0.267 |
0.016 |
0.01422 |
0.00178 |
11.111 |
80 |
6 |
0.48 |
0.014 |
0.01152 |
0.00288 |
20 |
320 |
3.75 |
1.2 |
0.009 |
0.0045 |
0.0045 |
50 |
1280 |
1.5 |
1.92 |
0.004 |
0.00072 |
0.0288 |
80 |
2560 |
0.833 |
2.133 |
0.002 |
0.00022 |
0.00178 |
88.889 |
5000 |
0.451 |
2.256 |
0.001 |
0.00007 |
0.00102 |
93.985 |
Получено экспериментально |
||||||
Rн, Ом |
I, мА |
Uн, В |
Pист, Вт |
Pr, Вт |
Pн, Вт |
η, % |
0 |
7.5 |
7.5*10-9 |
0.018 |
0.018 |
56*10-12 |
313*10-9 |
10 |
7.273 |
0.072 |
0.01746 |
0.01693 |
0.000529 |
3.03 |
20 |
7.059 |
0.141 |
0.01694 |
0.01595 |
0.000996 |
5.882 |
40 |
6.667 |
0.267 |
0.016 |
0.01422 |
0.001778 |
11.111 |
80 |
6 |
0.48 |
0.0144 |
0.01152 |
0.00288 |
20 |
320 |
3.75 |
1.2 |
0.009 |
0.0045 |
0.0045 |
50 |
1280 |
1.5 |
1.92 |
0.0036 |
0.00072 |
0.00288 |
80 |
2560 |
0.833 |
2.133 |
0.002 |
0.000222 |
0.001778 |
88.889 |
5000 |
0.451 |
2.256 |
0.00108 |
0.000065 |
0.001018 |
93.985 |
Графики зависимостей параметров от сопротивления нагрузки:
Рисунок 2 - График зависимости тока от сопротивления нагрузки
Рисунок 3 - График зависимости напряжения от сопротивления нагрузки
Рисунок 4 - График зависимости мощности источника от сопротивления нагрузки
Рисунок 5 - График зависимости мощности, выделяемой на внутреннем сопротивлении источника, от сопротивления нагрузки
Рисунок 6 - График зависимости мощности, выделяемой на нагрузке, от сопротивления нагрузки Рисунок 7 - График зависимости КПД цепи от сопротивления нагрузки
Для цепи с источником напряжения, управляемым током

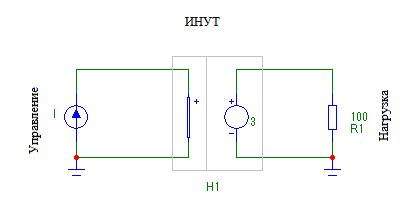

Схема цепи представлена на Рисунок 8.
Рисунок 8
По предварительному расчёту |
ЭВМ |
||||
Rн, Ом |
γ, Ом |
Im, А |
Um, В |
Um, В |
|
100 |
3 |
2 |
6 |
6 |
|
200 |
3 |
2 |
6 |
6 |
|
100 |
3 |
3 |
- |
9 |
|
200 |
3 |
3 |
- |
9 |
Осциллограммы напряжения источника и управляющего тока:
Рисунок 9 - Сопротивление нагрузки = 100 Ом, амплитуда управляющего напряжения = 2 В
Рисунок 10 - Сопротивление нагрузки = 200 Ом, амплитуда управляющего напряжения = 2 В
Рисунок 11 - Сопротивление нагрузки = 100 Ом, амплитуда управляющего напряжения = 3 В
Рисунок 12 - Сопротивление нагрузки = 200 Ом, амплитуда управляющего напряжения = 3 В
Выводы
Для цепи с независимым источником напряжения и для цепи с ИНУТ данные, полученные в предварительном расчёте, совпадают с данными, полученными в результате машинного эксперимента. Это говорит о том, что для расчёта этих цепей на практике можно применять те же законы и правила, которые были использованы для предварительного расчёта.
В цепи с ИНУТ изменение сопротивления нагрузки не влияет на амплитуду тока ИНУТ. С увеличением амплитуды управляющего напряжения растёт и амплитуда тока ИНУТ.
Вопросы для самопроверки
Какой источник называется источником ЭДС? Приведите примеры зависимых и независимых источников.
Источник ЭДС (он же источник напряжения) - идеализированный элемент, напряжение на зажимах которого не зависит от тока, протекающего через источник, и равно его ЭДС.
Примеры: гальванические элементы (независимые источники ЭДС), операционный усилитель (зависимый источник ЭДС), транзистор (зависимый источник тока)
Режимы работы источника ЭДС.
Режим холостого хода: ток равен 0, следовательно, внешнее напряжение источника равно ЭДС источника. Физически это равносильно отключению нагрузки.
Режим короткого замыкания: внешнее сопротивление равно 0, ток достигает максимального значения, равного E/r.
Чему равно падение напряжения на нагрузке Uн при Rн = r?
Uн = I*Rн = E*Rн/(r + Rн) = E/2
Чему равна мощность, выделяемая на внутреннем сопротивлении источника, Pr при Rн = r?
Pr = I2r = E2/4r
Чему равен КПД при Rн = r?
КПД = 100%*Pн/ Pист = 100%*I2* Rн/E*I = 100%*I*r/E =100%*E*r/E*2r 50%
