.pdfМИНОБРНАУКИ РОССИИ
___________________________________
Санкт-Петербургский государственный электротехнический университет “ ЛЭТИ”
_____________________________________
ЛАЗЕРНЫЕ ТЕХНОЛОГИИ И МЕТРОЛОГИЯ
Методические указания к лабораторным работам
Санкт-Петербург Издательство СПбГЭТУ “ ЛЭТИ”
2013
УДК 535 + 621.375.826
Лазерные технологии и метрология: методические указания к лабораторным работам / сост. Е. А. Смирнов. СПб.: Изд-во СПбГЭТУ “ ЛЭТИ”, 2013. 32 с.
Содержат описания лабораторных работ по исследованию характеристик, методов и устройств регистрации лазерного излучения, управления параметрами лазеров, используемых в установках лазерной технологии и метрологии.
Предназначены для студентов дневного отделения, обучающихся по образовательной программе подготовки бакалавров по направлению 210100 “ Электроника и наноэлектроника”.
Утверждено редакционно-издательским советом университета
в качестве методических указаний
© СПбГЭТУ «ЛЭТИ», 2013
2
ВВЕДЕНИЕ
Лабораторные работы по дисциплине “ Лазерные технологии и метрология” выполняются бригадами студентов из 2–3 человек. К выполнению работ допускаются студенты, прошедшие инструктаж по правилам техники безопасности и неукоснительно соблюдающие их.
Перед началом выполнения работы необходимо ознакомиться с лабораторной установкой и расположением органов управления и измерительных приборов; с дополнительными инструкциями и схемами, прилагаемыми к лабораторной установке. Перед ее включением необходимо убедиться в исправности всех заземляющих устройств; проверить наличие и исправность светонепроницаемых экранов и защитных ограждений, защитных диэлектрических средств; проверить исправность защитных блокировок.
Внимание! Лабораторную установку можно включать только с разрешения преподавателя после получения инструктажа на рабочем месте.
Необходимо строго соблюдать меры предосторожности, исключающие возможность попадания прямого или отраженного высокоинтенсивного лазерного излучения на человека.
Выключение лабораторной установки производится с разрешения преподавателя после подписания протокола исследования.
Индивидуальный отчет о лабораторной работе должен включать:
1.Цель и содержание работы.
2.Схему лабораторной установки с пояснением принципа ее работы.
3.Таблицы и графики экспериментальных и расчетных зависимостей, расчетные формулы и примеры вычислений.
4.Обработанные осциллограммы сигналов с указанием масштаба осей координат, картины распределения интенсивности излучения, а также дополнительные данные, оговариваемые в разделах “ Порядок выполнения работы”.
5.Выводы, в которых анализируются полученные экспериментальные результаты и причины возможного отличия их от теоретических закономерностей.
Все таблицы и рисунки в отчете должны быть пронумерованы и снабжены необходимыми подписями, поясняющими суть и условия проведенных экспериментов и расчетов. Протоколы испытаний прилагаются к отчету.
1.ИССЛЕДОВАНИЕ ДОЛГОВРЕМЕННОЙ СТАБИЛЬНОСТИ МОЩНОСТИ ИЗЛУЧЕНИЯ ЛАЗЕРОВ
Цель работы – ознакомление с основными причинами и формами проявления нестабильности параметров лазеров, а также пассивными методами стабилизации мощности излучения.
3
1.1.Основные положения
Вряде областей, таких как технология, метрология, запись и воспроизведение информации, оптическая связь и т. д., непременным условием успешного применения лазеров является высокая временная стабильность параметров излучения. Основными параметрами лазерного излучения являются: ν – частота (λ – длина волны), P – выходная мощность (W – энергия), положение оси диаграммы направленности. Под стабильностью (Si) понима-
ется отношение среднего значения i-го параметра, например ν или P, к его наибольшему отклонению (δν или δP) в пределах выбранного времени усреднения (tс). Функция, обратная Si, называется нестабильностью рассмат-
риваемого параметра (Si−1). Различают кратковременную стабильность (пе-
риод колебаний параметра <1 с) и долговременную (период колебаний ≥1 с). Тогда для стабильности частоты и мощности лазерного излучения запишем:
Sν = |
ν |
|
|
и SP = |
P0 |
, |
|
δν |
|
|
|
||||
|
|
|
δP |
|
|||
соответственно, для нестабильности частоты и мощности: |
|
||||||
Sν−1 = δν |
, |
SP−1 = δP . |
(1.1) |
||||
|
|
ν |
|
P0 |
|
Флуктуации параметров излучения любого лазера вызываются нестабильностью свойств трех основных его составляющих: активного элемента (АЭ), оптического резонатора (ОР) и источника накачки (ИН) и изменениями внешних условий. Кратковременные флуктуации тока накачки, обусловленные несовершенством ИН и колебательными свойствами АЭ лазеров, а также механические вибрации могут приводить к модуляции превышения усиления над потерями и, как следствие, к модуляции мощности излучения. Дрейфовые изменения уровня накачки и температуры окружающей среды сопровождаются нарушением температурных режимов АЭ и ОР и в итоге могут вызывать медленные изменения частоты и мощности генерации, а также отклонение оси диаграммы направленности лазерного пучка.
Долговременные, дрейфовые изменения параметров лазерного излучения чаще всего обусловлены нестационарным тепловым режимом лазера. Это имеет место, например, в переходный период после включения лазера, когда в процессе нагрева происходит изменение длины оптического резонатора L – расстояния между его зеркалами. Оценим влияние нестабильности длины ОР на частоту генерации лазера. Частота продольной моды с произвольным индексом q рассчитывается как
4
νq = q |
c |
, |
(1.2) |
||
|
|||||
|
|
2L |
|
||
где q = 2L/λ – число полуволн, укладывающихся на длине резонатора. |
|
||||
Из (1.2) следует, что изменение L вызовет противофазный сдвиг часто- |
|||||
ты. Пусть в исходный момент времени t = t1 длина ОР L = L0, а частота |
|
||||
ν′q = q |
c |
. |
(1.3) |
||
|
|||||
|
2L0 |
|
В момент t = t2 длина составит L0 + δL, а частота изменится до уровня
|
|
|
|
|
′′ |
|
|
c |
|
|
|
. |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
νq = q |
( L0 + δL) |
|
|
|
|
|
||||||||
|
|
|
|
|
2 |
|
|
|
|
|
|
||||||||
Из (1.3), (1.4) и с учетом, что L >> δL, для сдвига частоты получим: |
|||||||||||||||||||
δν = δν |
′′ |
− δν |
′ |
= |
qc 1 |
|
− |
1 |
|
= − |
qc δL |
= −ν |
|
δL |
|||||
|
|
|
|
|
|
|
|
|
. |
||||||||||
q |
q |
|
|
|
2 L2 |
q |
|||||||||||||
|
|
|
2 L + δL |
|
L |
|
|
|
L |
(1.4)
(1.5)
Согласно (1.5) сдвиг частоты δν пропорционален изменению длины δL (рис. 1.1). Минус в итоговом выражении (1.5) свидетельствует о разнонаправленности осей L и ν: если длина ОР увеличивается, то частота генерации уменьшается.
Усиление |
|
δν |
|
|
|
||
|
|
|
|
|
|||
|
|
|
|
|
|
|
Контур усиления |
|
|
|
|
|
|
|
активной среды |
|
|
|
|
|
|
|
Уровень |
|
|
А |
|
|
|
B |
потерь |
|
|
νq – 2 |
νq – 1 |
νq |
νq + 1 |
νq + 2 |
ν |
|
|
||||||
|
|
Рис. 1.1. Температурный сдвиг частот в многочастотном режиме генерации лазера
Менее наглядно, но с тем же результатом изменение частоты можно найти, продифференцировав выражение (1.2):
δνq = −q c2 δL. 2L
Используя (1.1), (1.5), найдем выражение для нестабильности частоты:
δν = δL . (1.6)
ν L
Таким образом, относительное изменение частоты совпадает по величине с относительным изменением длины оптического резонатора. В процес-
5
се изменения длины, например при повышении температуры (Т) ОР, частоты продольных мод дрейфуют, вызывая трансформацию спектра излучения лазера. В момент времени, когда смещение δν наблюдаемой моды достигнет значения межмодового интервала ∆νq = νq + 1 – νq = c/(2L), исходный и ко-
нечный спектры станут неотличимыми друг от друга. Далее в процессе дрейфа мод ситуация будет периодически повторяться с частотным интервалом δνmax = ∆νq. Из (1.6) можно определить изменение длины δLmax ОР, соответствующее максимально возможному сдвигу частоты δνmax = c/(2L), ко-
гда спектр лазера воспроизводится:
δLmax = L = λ . q 2
В случае температурного дрейфа ОР изменению длины δLmax соответ-
ствует определенное изменение δTmax. Тогда, используя линейную зависи-
мость L = f(T), можно записать:
δLmax = αT δTmax , (1.7)
L
где αT – линейный коэффициент термического расширения материала резо-
натора. Из (1.7) получаем:
δTmax = |
λ |
|
|
. |
|
|
||
|
2LαT |
Для типичных лазерных условий величина δTmax, соответствующая изменениям длины ОР δLmax = λ /2 и частоты генерации δνmax = ∆νq, не превышает десятых долей – единиц градусов.
При использовании лазеров в технологических и метрологических установках важным является временная стабильность не только частоты, но и генерируемой мощности. Рассмотрим влияние изменения длины оптического резонатора на поведение мощности излучения лазера. Дрейф частот в пределах зоны генерации ∆νген – между точками А и В, в которых усиление в ак-
тивной среде равняется уровню потерь, сопровождается изменением амплитуд и числа мод, генерируемых в многочастотном режиме (рис. 1.1). Полная выходная мощность излучения лазера складывается из отдельных частотных составляющих Pq, изменяющихся во времени:
P = ∑in=1Pqi = var (t).
6
Итак, флуктуации температуры влекут за собой изменение оптической длины резонатора. Это приводит к дрейфу мод и смещению сетки частот. Количество мод в контуре усиления и их амплитуды являются функциями времени. В итоге возникает нестабильность мощности излучения лазера. В лаконичной форме это выглядит следующим образом:
δT → δL → δν → δP.
Проанализируем поведение мощности излучения после включения лазера. Предположим, что температура и длина ОР изменяются во времени линейно (рис. 1.2). В соответствии с (1.2)–(1.5) при δL << L, что выполняется на практике, δνq << νq. Тогда в первом приближении можно полагать, что часто-
та также является линейной функцией времени. На рис. 1.2 вертикальные штриховые линии обозначают на осях моменты времени ti, в которые изме-
нения длины δL ОР кратны λ/2, а частоты генерации δν лазера кратны ∆νq.
Рассмотрим временные зависимости выходной мощности лазера при различных соотношениях ширины зоны генерации ∆νген и межмодового интервала ∆νq (рис. 1.3). Полагаем, что при смещении наблюдаемой частоты νq ее начальным положением является точка А – правая граница зоны генерации. В течение единичного интервала времени (ti + 1 – ti) частота νq сдвинется на величину ∆νq и займет положение частоты νq – 1 .
При равенстве межмодового интервала и зоны генерации (рис. 1.3, а) уровень нестабильности мощности излучения лазера Pа(t) достигает 100 % (рис. 1.2). При ∆νген < ∆νq может возникнуть ситуация, когда дрейфующие моды окажутся вне зоны генерации. В этом случае на зависимости Pb = f(t)
появятся области, в пределах которых генерация будет отсутствовать.
В режиме одновременной генерации нескольких частот (рис. 1.3, в) уменьшение амплитуд у одних мод компенсируется их увеличением у других. В итоге при многочастотной генерации (∆νген > ∆νq) суммарные откло-
нения P от среднего уровня становятся меньше и стабильность мощности лазерного излучения повышается обратно пропорционально числу мод.
При реальных, нелинейных изменениях температуры и, соответственно, длины ОР и частоты излучения период колебаний мощности будет увеличиваться. После включения лазера может происходить неравномерный нагрев отдельных элементов оптического резонатора. Следствием этого является отклонение зеркал от начального положения (разъюстировка ОР) и изменение коэффициента превышения усиления (K) над уровнем потерь квантов
7
T
T0
L
L0
ν
νq
Pa
Pb
Pc
t1 |
t2 |
t3 |
t4 |
t5 |
|
|
|
|
5λ/2 |
|
|
|
3λ/2 |
2λ |
|
λ/2 |
λ |
|
|
|
|
|
||
|
|
|
|
|
t1 |
t2 |
t3 |
t4 |
t5 |
∆νq 2∆νq
3∆νq 4∆νq 5∆νq
t1 |
t2 |
t3 |
t4 |
t5 |
t1 |
t2 |
t3 |
t4 |
t5 |
t1 |
t2 |
t3 |
t4 |
t5 |
t1 |
t2 |
t3 |
t4 |
t5 |

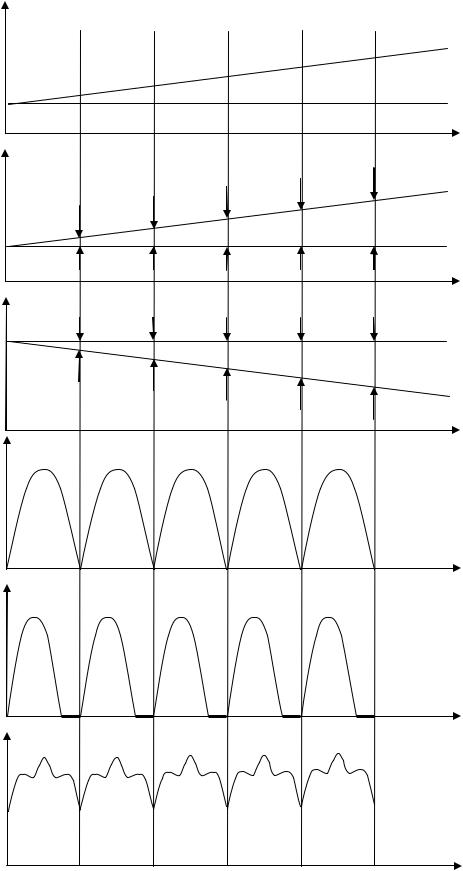

Рис. 1.2. Временные диаграммы при генерации лазера
8
t
t
t
t
t
t
Усиление
t1
B
νq – 1
a
Усиление
t1
B
νq – 1
б
Усиление
|
t1 |
B |
|
νq – 3 νq – 2 |
νq – 1 |
в
Контур усиления
t = 0 |
Уровень |
|
A |
||
потерь |
||
νq |
ν |
t = 0 |
Уровень |
A |
потерь |
νq |
ν |
t = 0 |
Уровень |
A |
потерь |
νq |
ν |
Рис. 1.3. Дрейф частот излучения лазера при различных условиях генерации: а – ∆νq = ∆νген; б – ∆νq > ∆νген; в – ∆νq < ∆νген
когерентного излучения. Генерируемая лазером мощность прямо пропорцио-
нальна величине (K – 1), поэтому в зависимости от характера начальной настройки (юстировки) ОР средний уровень Р в процессе установления тепло-
вого режима лазера может нарастать либо снижаться. Наиболее целесообразен способ “ горячей” юстировки, при котором в установившемся тепловом режи-
9
ме зеркала ОР занимают положение, обеспечивающее максимально возмож-
ный уровень лазерной генерации.
В Не–Ne- лазере генерация возможна на трех переходах: с длинами волн
λ1 = 633 нм, λ2 = 1152 нм и λ3 = 3391 нм. Минимальным усилением 0.05...0.1 м–1
обладает видимый переход λ1, наиболее широко используемый на практике.
Максимальное усиление (около 1 м–1 ) имеет переход с λ3. Переходы с λ1 и λ3
являются связанными – имеют общий верхний лазерный уровень и черпают энергию из одного источника. В итоге наблюдается сильная конкуренция между переходами. Для ослабления конкуренции и обеспечения генерации лазера на одной длине волны необходимо принимать специальные меры, создающие наиболее благоприятные условия для выбранного перехода и увеличивающие потери для других каналов. Наиболее простым способом селекции является использование зеркал, обеспечивающих выполнение условий генерации только для одной из возможных длин волн. Но применяемые в Не–Ne- лазерах многослойные четвертьволновые покрытия зеркал имеют достаточное отражение для возникновения генерации и на λ1, и на λ3, т. е. на видимом и на
инфракрасном переходах. Для подавления генерации на λ3 вместо кварцевых применяют стеклянные выходные окна и подложки зеркал, поглощающие ИКизлучение. Внутри ОР располагают ячейку с метаном, селективно поглощаю-
щую излучение с λ3. Разрядную трубку с окнами Брюстера можно поместить в арочное поперечное магнитное поле, вызывающее зеемановское расщепление энергетических уровней, пропорциональное напряженности магнитного поля. Соответствующее изменение поляризации увеличивает потери ИК-излучения с λ3 при прохождении через выходные окна, вплоть до срыва ИК-генерации.
При прочих равных условиях влияние на степень стабильности генерации конкурирующих переходов с длинами волн 633 и 3391 нм оказывает дрейф продольных мод при изменении длины ОР. Условия оптимальной генерации для каждого из двух переходов повторяются при δL = λ/2 или в масштабе частот δν = ∆νq = с/(2nL). Вследствие конкуренции мощность излучения слабого видимого канала генерации при изменениях L будет дополнительно модулироваться в противофазе с изменениями мощности ИК-канала.
Оптический резонатор должен обеспечивать заданное взаимное положение зеркал и обладать стабильностью оптической длины, угловой стабильностью и виброустойчивостью. Для повышения долговременной стабильности частоты и мощности излучения лазера несущую конструкцию ОР целесооб-
