А.С. Шостак

ПРИЕМ И ОБРАБОТКА СИГНАЛОВ

Курс лекций Часть I

ТОМСК 2012

2

Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

А.С. Шостак

ПРИЕМ И ОБРАБОТКА СИГНАЛОВ

Курс лекций Часть I

2012

3

Рецензент: профессор кафедры КИПР ТУСУР, д.т.н. Татаринов В.Н.

Технический редактор: доцент кафедры КИПР ТУСУР, к.т.н. Озеркин Д.В.

Шостак А.С.

Прием и обработка сигналов. Курс лекций для студентов специальности 160905 – “Техническая эксплуатация транспортного радиооборудования”. Часть 1. Томск: Томский государственный университет систем управления и радиоэлектроники, 2012.-161с.

Рассмотрены методы приема и обработки радиосигналов, принципы построения и способы их технической реализации на современной элементной базе. Изложены теоретические основы радиоприема, приведены схемы, технические характеристики устройств приема и обработки сигналов и отдельных каскадов, автоматических регулировок и систем управления в радиоприемных устройствах. Для студентов специальности 160905, но может быть использована и студентами других специальностей радиотехнического профиля.

Шостак А.С., 2012

Кафедра КИПР Томского государственного университета систем управления и радиоэлектроники, 2012





4







СОДЕРЖАНИЕ



СОДЕРЖАНИЕ ................................................................................

4

1

ВВЕДЕНИЕ.................................................................................

8

2

ОБЩИЕ СВЕДЕНИЯ О РАДИОПРИЕМНЫХ УСТРОЙСТВАХ 9



2.1

Структура и принцип действия радиоприемного устройства ....

9



2.2

Структурные схемы радиоприемника.........................................

10

2.3Классификация и основные характеристики радиоприемных



устройств ........................................................................................

20

2.3.1

Классификация радиоприемных устройств .........................

20

2.3.2 Основные характеристики радиоприемных устройств.......

21

2.4

Радиосигналы и помехи................................................................

22

2.5

Показатели качества радиоприемного устройства ....................

28

2.5.1

Чувствительность радиоприемного устройства...................

28

2.5.2

Шумы радиоприемного устройства ......................................

29

2.5.3Взаимосвязь чувствительности и коэффициента шума

радиоприемника ......................................................................

35

2.6Частотная избирательность (селективность) радиоприемного



устройства ......................................................................................

37

2.7

Другие показатели качества радиоприемника ...........................

40

3 ВХОДНЫЕ ЦЕПИ РАДИОПРИЕМНЫХ УСТРОЙСТВ ...........

43

3.1

Параметры и характеристики входных цепей............................

43

3.2

Обоснование структуры входных цепей.....................................

45

3.3

Анализ одноконтурной входной цепи.........................................

48

3.4

Выбор связи контура с антенной и нагрузкой ...........................

52

3.4.1Выбор оптимальной связи из условия допустимого расширения полосы пропускания входной цепи с

ненастроенной антенной ........................................................

52

3.4.2Выбор связи из условия согласования сопротивления настроенной антенны с контуром при заданной полосе

пропускания цепи....................................................................

54

3.4.3Выбор связи из условия согласования сопротивления

настроенной антенны с контуром без ограничений на



полосу пропускания цепи.......................................................

55

5

3.5Диапазонные свойства входных цепей умеренно высоких

частот ..............................................................................................

56

3.5.1Входные цепи с трансформаторной связью контура с

антенной ...................................................................................

56

Входные цепи с емкостной связью контура с нагрузкой ................

60

3.5.2Входные цепи с двойной автотрансформаторной связью ..62

3.5.3 Двухконтурные входные цепи ...............................................

62

3.6

Входные цепи метрового диапазона волн ..................................

63

3.7

Входные цепи сверхвысоких частот ...........................................

65

3.8

Входные цепи с электронной настройкой ..................................

67

4 УСИЛИТЕЛИ РАДИОЧАСТОТЫ.............................................

68

4.1

Параметры и характеристики усилителей радиочастоты .........

68

4.2

Обоснование структуры усилителя радиочастоты ....................

69

4.3

Анализ одноконтурного усилителя радиочастоты ....................

71

4.3.1Усилители с двойной автотрансформаторной связью

контура .....................................................................................

72

4.3.2Усилители с трансформаторной связью контура и

транзистора ..............................................................................

75

4.3.3Интегральные микросхемы для усилителей радиочастоты 76

4.4 Шумовые параметры преселектора.............................................

77

4.4.1Шумовые свойства усилителей на полевых транзисторах .77

4.4.2 Шумовые характеристики усилителей на биполярных ......

79

4.5 Устойчивость работы усилителей радиочастоты ......................

81

4.6Способы повышения устойчивости усилителей радиочастоты86

5 ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ ..........................................

87

5.1

Структура преобразователей частоты.........................................

87

5.2

Параметры и типы преобразователей частоты ..........................

89

5.3

Выбор активного элемента для преобразователя частоты .......

91

5.4

Основы теории преобразования частоты....................................

91

5.5

Транзисторные преобразователи частоты ..................................

95

5.6

Балансные преобразователи частоты ..........................................

99

5.7Преобразователь частоты с фазовым подавлением зеркального

канала............................................................................................

100

6 ГЕТЕРОДИНЫ И СИНТЕЗАТОРЫ ЧАСТОТЫ ....................

101



6



6.1

Параметры и характеристики гетеродинов ..............................

101

6.2

Транзисторные гетеродины........................................................

101

6.3

Синтезаторы частоты ..................................................................

102

6.4Сопряжение настройки контуров преселектора и гетеродина103

7 УСИЛИТЕЛИ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ .....................

104

7.1Параметры и характеристики тракта промежуточной частоты



.......................................................................................................



104

7.2

Частотно-избирательные системы.............................................

105

7.2.1 Фильтры сосредоточенной селекции на LC-контурах ......

105

7.2.2 Электромеханические фильтры [2-3, 7-11] ........................

106

7.2.3 Пьезокерамические фильтры [2, 10] ...................................

107

7.2.4 Монолитные пьезоэлектрические фильтры [2, 10]............

109

7.2.5 Фильтры на поверхностных акустических волнах ............

110

7.2.6 Усилительные интегральные микросхем ...........................

111

7.3

Выбор промежуточной частоты ................................................

112

8 ДЕТЕКТОРЫ

АМПЛИТУДНО-МОДУЛИРОВАННЫХ

СИГНАЛОВ

...........................................................................................



114

8.1

Параметры и характеристики амплитудных детекторов ........

114

8.2Основы детектирования сигналов с амплитудной модуляцией

.......................................................................................................116

8.3Диодный детектор амплитудно-модулированных сигналов ..116

8.4

Транзисторные амплитудные детекторы ..................................

123

8.5

Синхронный демодулятор АМ-сигналов..................................

124

8.6

Искажения в амплитудных детекторах

.....................................

124

8.7

Детектор импульсных сигналов

.................................................



125

8.8

Детектор однополосных сигналов.............................................



126

9 ДЕТЕКТОРЫ

ЧАСТОТНО

МОДУЛИРОВАННЫХ

СИГНАЛОВ

...........................................................................................







127

9.1

Параметры и характеристики частотных ..............детекторов

127

9.2

Типы частотных детекторов.......................................................





128

9.3

Частотные детекторы с расстроенными ................контурами

129

9.4

Фазовые детекторы .....................................................................





132



7



10 УСТРОЙСТВА УПРАВЛЕНИЯ ПАРАМЕТРАМИ

ТРАКТА

ПРИЕМА И ОБРАБОТКИ СИГНАЛОВ................................................

134

10.1

Общие сведения ...........................................................................

134

10.2

Устройства автоматической регулировки усиления ...............

136

10.3

Особенности работы АРУ в приемниках импульсных сигналов



.......................................................................................................

139

10.4

Регулировка полосы пропускания .............................................

141

11 АВТОМАТИЧЕСКАЯ НАСТРОЙКА И ПОДСТРОЙКА

ЧАСТОТЫ.

............................................................................................

145

11.1

Общие сведения ...........................................................................

145

11.2

Назначение , принципы построения и типы систем АНП и АПЧ

.......................................................................................................



146

11.3 ...........

Система частотной автоматической подстройки УПЧ

151

11.4

Система фазовой автоматической подстройки частоты



....................................................................................

гетеродина

155

11.5

Системы цифровой автоматической подстройки частоты

....................................................................................

гетеродина

158

12 СПИСОК ......................РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

161

8

1ВВЕДЕНИЕ

Вподготовке радиоинженеров по специальности «Техническая эксплуатация транспортного радиооборудования», осуществляемой в вузах гражданской авиации, учебная дисциплина «Прием и обработка сигналов» является базовой дисциплиной специального цикла. Она предусматривает изучение теоретических основ приема и обработки сигналов в информационных радиосистемах, принципов построения и способов реализации различных устройств приема и обработки сигналов на схемотехническом уровне. Основное внимание уделяется анализу работы типовых функциональных узлов радиоприемных устройств и базовых алгоритмов цифровой обработки сигналов, реализуемых на основе микропроцессорных комплектов БИС. Роль базовой дисциплины состоит в том, что она закладывает фундамент основных профессиональных знаний и умений, необходимых для изучения конкретной авиационной техники на последующих этапах обучения.

Предлагаемый курс лекций по дисциплине «Прием и обработка сигналов» разработан в соответствии с требованиями квалификационной характеристики специалиста, действующим учебным планом и программой. При отборе учебного материала и структурировании содержания учитывалось, что студенты, приступающие к изучению данной дисциплины, уже изучили дисциплины «Радиотехнические цепи и сигналы», «Основы аналого-дискретной схемотехники», «Основы цифровой схемотехники». Наиболее важной среди них является дисциплина «Радиотехнические цепи и сигналы».

Предполагается также, что для закрепления знаний и формирования умений на лабораторных и практических занятиях, при курсовом проектировании и в процессе самостоятельной работы с учебником имеются специальные учебные пособия.

9

2ОБЩИЕ СВЕДЕНИЯ О РАДИОПРИЕМНЫХ УСТРОЙСТВАХ

2.1Структура и принцип действия радиоприемного устройства

Любое передаваемое на расстояние сообщение в системе связи вначале преобразуется в электрический сигнал, изменяющийся соответственно этому сообщению. Непосредственно, без проводов, этот сигнал передан получателю быть не может. Поэтому в системах радиосвязи и радиовещания электрический сигнал управляет радиочастотными колебаниями. Эти колебания, несущие передаваемое, сообщение и называемые модулированными, преобразуются в радиоволны, распространяющиеся в пространстве без специальных направляющих систем (проводов или волноводов). Назначение устройства приема и обработки сигналов (УПОС) - обеспечить воспроизведение передаваемого сообщения при воздействии на него радиоволн, поступающих от радиопередающего устройства. Сообщение воспроизводится в УПОС на основе той информации, которая заключена в модулированном колебании. Поэтому в УПОС необходимо осуществить преобразование принятого колебания. Современное УПОС должно обеспечить прием нужного сигнала на фоне колебаний от всевозможных посторонних источников, называемых помехами. При этом мощность помех, действующих на УПОС, может превышать мощность требуемого сигнала в миллионы раз, что затрудняет его прием.

Основные функции УПОС:

1)улавливание радиоволн;

2)преобразование принятого радиочастотного колебания в напряжение (или ток), изменяющееся в соответствии с принятым сообщением; для этого требуется осуществить фильтрацию сигнала от помех, его усиление и детектирование;

3)воспроизведение переданного сообщения в виде звука, изображения на экране, записи текста и т. п.

Основные функции УПОС определяют и его составные элементы: антенну, собственно радиоприемник и воспроизводящее устройство. В простейшем, но и наиболее распространенном случае РПУ содержит одну антенну и один приемник. Для этого случая, который называется одинарным приемом (одноканальное УПОС), структурная схема УПОС представлена на рис.

2.1.

Антенна улавливает радиоволны и преобразует энергию радиоволн в энергию тока той же частоты.

Радиоприемник осуществляет преобразование модулированных радиочастотных колебаний в электрический сигнал, отображающий передаваемое сообщение. Часть радиоприемника, от его входа до детектора, называется радиотрактом. Так как уровень полезного колебания на входе приемника, как правило, мал, то одной из основных функций радиотракта является усиление этого колебания до уровня, необходимого для нормальной работы детектора.

10

В результате воздействия на антенну электромагнитных волн от ряда радиостанций на входе приемника действует много колебаний с различными

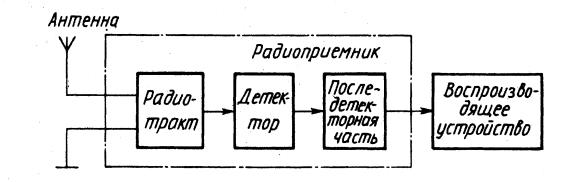

Рисунок 2.1. Структурная схема УПОС

частотами. Только одно из них полезное, остальные - мешающие. Функция радиотракта, кроме усиления сигнала, - выделить (отфильтровать) полезное колебание и подавить мешающие, что достигается использованием в нем частотно - селективных цепей. При этом усиление полезного сигнала в радиотракте должно обеспечиваться по возможности без его искажений; иначе говоря, радиотракт приемника должен быть линейным устройством. Последующее преобразование радиосигнала с выхода радиотракта осуществляется в детекторе радиоприемника. Детектор является устройством, создающим на своем выходе напряжение, которое изменяется в соответствии с законом модуляции того или иного параметра радиочастотного колебания; т. е. на выходе детектора действует модулирующий переданный электрический сигнал.

Воспроизводящее устройство воссоздает переданное сообщение под действием усиленного продетектированного сигнала. Для воспроизведения звукового сообщения используются громкоговорители или телефоны; для воспроизведения изображения - электронно-лучевые трубки; дня воспроизведения радиотелеграфных передач - буквопечатающие аппараты и т. д.

Радиоприемное устройство может принимать не одно сообщение, а несколько. В этом случае оно называется многоканальным. В таких УПОС после детектирования получается групповой сигнал, который несет в себе ряд независимых сообщений. Для разделения этих сообщений по отдельным каналам в УПОС предусматривается разделитель каналов. В многоканальном УПОС могут воспроизводиться как однородные сообщения, так и разнородные (например, звук и изображение в телевизионном приемнике).

2.2Структурные схемы радиоприемника

Впредыдущем параграфе было показано, что приемник состоит из радиотракта и детектора. Назначение радиотракта в приемнике - обеспечить усиление сигнала и его фильтрацию от помех. Для усиления сигнала исполь-

зуются усилители, для фильтрации - частотно-селективные цепи. Усиление
