Начало выдачи кадра говорит о том, что буфер шины данных освободился (символ уже в регистре передатчика) и нужно вернуть сигнал TxRDY в состояние логической 1. Вторая запись снимает готовность буфера, и его неготовность продлится до конца передачи первого кадра, за которой произойдет перегрузка символа из входного буфера адаптера в регистр передатчика, освобождение входного буфера и восстановление единичного уровня сигнала TxRDY. После чтения SW на интервале неготовности строб записи не вырабатывается. После появления готовности повторятся уже описанные действия.

Рисунок 5.23 – Временные диаграммы программного условного обмена с помощью ПСА

Рассмотрим пример подключения ПСА к МП и терминалу (рисунок 5.24). Шина данных может подключаться к выводам адаптера через буфер или непосредственно в зависимости от нагрузочных условий. Селектор адреса СA выдает на выходе низкий логический уровень, разрешающий работу адаптера, в ответ на одну-единственную комбинацию входных сигналов A7:1. На вход CLK поданы синхроимпульсы Ф2 от МП, а частоты передачи и приема (в данном случае равные) получены из частоты Ф2 с помощью делителя частоты ДЧ. Как требуется условиями работоспособности адаптера, коэффициент деления должен быть 30. Делитель частоты имеет четыре выхода с разными частотами. С помощью ключа К можно изменять скорость передачиприема данных. Остальные соединения понятны без дополнительных пояснений.

Последовательные порты строятся и на основе адаптеров типа UART, например, типа 16550 и 16550A фирмы Texas Instruments. Эта адаптеры во многом подобны адаптеру BB51A, но имеют 16-символьные буферы FIFO, предназначенные для приема и передачи данных. Конструктивно они обычно входят в одну БИС с другими схемами.

151

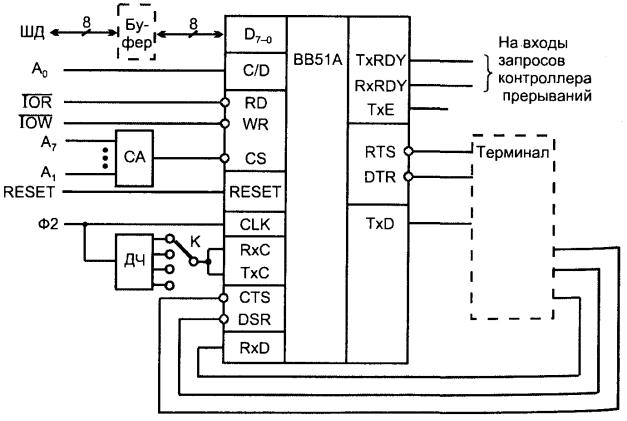

Рисунок 5.24 – Схема подключения ПСА к микропроцессору и терминалу

152

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1.Угрюмов Е.П. Цифровая схемотехника: Учеб. пособие для вузов. – 2-е изд., перераб. и доп. – СПб.: БХВ-Петербург, 2004. – 800 с.

2.Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника (Полный курс): Учебник для вузов / Ю.Ф.Опадчий, О.П.Глудкин, А.И.Гуров; Под ред. О.П.Глудкина. – М.: Горячая линия-Телеком, 2002. – 768 с.

3.Гусев В.Г., Гусев Ю.М. Электроника: Учеб. пособие для приборостроит. спец. вузов. 2-е изд., перераб. и доп. – М.: Высшая школа, 1991. – 622 с.

4.Браммер Ю.А. Цифровые устройства: Учеб. пособие для вузов / Ю.А.Браммер, И.Н.Пащук. – М.: Высшая школа, 2004. – 229 с.

5.Преснухин Л.Н. и др. Расчет элементов цифровых устройств: Учеб. пособие / Л.Н.Преснухин, Н.В.Воробьев, А.А.Шишкевич; Под ред. Л.Н.Преснухина. – 2-е изд., перераб. и доп. – М.: Высшая школа, 1991. – 526 с.

6.Бойко В.И. и др. Схемотехника электронных схем. Цифровые устройства / В.И.Бойко, А.Н.Гуржий, В.Я.Жуйков, А.А.Зори, В.М.Спивак, В.В.Багрий. – СПб.: БХВ-Петербург, 2004. – 512 с.

7.Пухальский Г.И., Новосельцева Т.Я. Цифровые устройства: Учебное пособие для втузов. – СПб.: Политехника, 1996. – 885 с.

8.Калабеков Б.А. Цифровые устройства и микропроцессорные системы: Учебник для техникумов связи. – М.: Горячая линия – Телеком, 2002. – 336 с.

9.Фролкин В.Т., Попов Л.Н. Импульсные и цифровые устройства: Учеб. пособие для вузов. – М.: Радио и связь, 1992. – 336 с.

10.Зельдин Е.А. Цифровые интегральные микросхемы в информацион- но-измерительной аппаратуре. – Л.: Энергоатомиздат. Ленингр. отд-ние,

1986. – 280 с.

11.Потемкин И.С. Функциональные узлы цифровой автоматики. – М.: Энергоатомиздат, 1988. – 320 с.
