Концепция безопасных ассоциаций
Security Association (SA) — это соединение, которое предоставляет службы обеспечения безопасности трафика, который передаётся через него. Два компьютера на каждой стороне SA хранят режим, протокол, алгоритмы и ключи, используемые в SA. Каждый SA используется только в одном направлении. Для двунаправленной связи требуется два SA. Каждый SA реализует один режим и протокол; таким образом, если для одного пакета необходимо использовать два протокола (как например AH и ESP), то требуется два SA.
Для выполнения аутентификации сторон в IKE применяются два основных способа.
Первый способ заключается в использовании разделяемого секрета. Перед инициализацией IPSec-устройств, образующих безопасные ассоциации, в их БД помещается предварительно распределенный разделяемый секрет. Цифровая подпись на основе односторонней функции, например, MD5, использующей в качестве аргумента этот предварительно распределенный секрет, доказывает аутентичность противоположной стороны.
Второй способ основан на использовании технологии цифровой подписи и цифровых сертификатов стандарта Х.509. Каждая из сторон подписывает свой цифровой сертификат своим закрытым ключом и передает эти данные противоположной стороне. Если подписанный сертификат расшифровывается открытым ключом отправителя, то это удостоверяет тот факт, что отправитель, предоставивший данные, действительно обладает ответной частью данного открытого ключа — соответствующим закрытым ключом.
После проведения взаимной аутентификации взаимодействующие стороны переходят к согласованию параметров защищенного канала. Выбираемые параметры SA определяют:
протокол, используемый для обеспечения безопасности передачи данных;
алгоритм аутентификации протокола АН и его ключи; алгоритм шифрования, используемый протоколом ESP, и его ключи;
наличие или отсутствие криптографической синхронизации;
способы защиты сеанса обмена; частоту смены ключей и ряд других параметров.
Важным параметром SA является так называемый криптографический материал, т. е. секретные ключи, используемые в работе протоколов АН и ESP.
Параметры SA должны устраивать обе конечные точки защищенного канала. Поэтому при использовании автоматической процедуры установления SA протоколы IKE, работающие по разные стороны канала, выбирают параметры в ходе переговорного процесса. Безопасная ассоциация SA представляет собой в IPSec однонаправленное логическое соединение, поэтому при двустороннем обмене данными необходимо установить две ассоциации SA. В рамках одной ассоциации SA может работать только один из протоколов защиты данных — либо АН, либо ESP, но не оба вместе.
Система IPSec допускает применение ручного и автоматического способа установления SA.
Базы данных sad и spd
IPSec имеет возможность реализовать различные методы защиты трафика. В каждом узле, поддерживающем IPSec, используются БД двух типов:
• база данных безопасных ассоциаций SAD (Security Associations Database);
• база данных политики безопасности SPD (Security Policy Database).
При установлении SA две вступающие в обмен стороны принимают ряд соглашений, регламентирующих процесс передачи потока данных между ними. Соглашения представляются в виде набора параметров. Для SA такими параметрами являются, в частности, тип и режим работы протокола защиты (АН или ESP), методы шифрования, секретные ключи, значение текущего номера пакета в ассоциации и другая информация.
Наборы текущих параметров, определяющих все активные ассоциации, хранятся на обоих оконечных узлах защищенного канала в виде SAD. Каждый узел IPSec поддерживает две базы SAD — одну для исходящих ассоциаций, другую — для входящих.
В SAD содержатся:
|
Текущие параметры SA |
||||||
|
AHAA |
AHSK |
ESPSA |
ESPSK |
ESPA |
… |
|
SA1 |
|
|
|
|
|
|
|
SA2 |
|
|
|
|
|
|
|
SA3 |
|
|
|
|
|
|
|
….. |
|
|
|
|
|
|
|
AH: алгоритм аутентификации.
AH: секретный ключ для аутентификации
ESP: алгоритм шифрования.
ESP: секретный ключ шифрования.
ESP: использование аутентификации (да/нет).
Параметры для обмена ключами
Ограничения маршрутизации
Политика IP-фильтрации
SPD задает соответствие между IP-пакетами и установленными для них правилами обработки. При обработке пакетов БД SPD используются совместно с БД SAD. SPD представляет собой упорядоченный набор правил, каждое из которых включает совокупность селекторов и допустимых политик безопасности. Селекторы служат для отбора пакетов, а политики безопасности задают требуемую обработку. Такая БД формируется и поддерживается на каждом узле, где установлено ПО IPSec. Пример селекторов SPD:
IP-адрес места назначения
IP-адрес отправителя
Имя пользователя в формате DNS или X.500
Порты отправителя и получателя
Когда поступает пакет, сравниваются значения соответствующих полей в пакете (селекторные поля) с теми, которые содержатся в SPD. При нахождении совпадении в поле политики защиты содержится информация о том, как поступать с данным пакетом: передать без изменений, отбросить или обработать. В случае обработки, в этом же поле содержится ссылка на соответствующую запись в SAD. Затем определяется SA для пакета и сопряженный с ней индекс параметров безопасности(SPI). После чего выполняются операции IPsec(операции протокола AH или ESP). Если пакет входящий, то в нем сразу содержится SPI — проводится соответствующая обработка.
Создание соединения IPsec
Создание соединения IPsec осуществляется в два этапа:
ISAKMP SA
IPsec SA
Этап 1
На данном этапе выполняется взаимная аутентификация и создаются ключи шифрования необходимые для защиты 2 этапа. Этап включает в себя 2 режима: основной и рискованный. Разницей между этими двумя режимами являются количество сообщений, которыми они обмениваются и способы защиты ключей.
Основной режим:
Рискованный режим:
Этап 2
Этап определения шифра и алгоритма аутентификации, необходимый для защиты дальнейших операций. Этап 2 имеет один режим - Быстрый режим.
Быстрый режим:
Пояснение к этапам
HDR: ASAKMP заголовок;
SA: безопасные ассоциации;
KE: обмен открытыми ключами по алгоритму Диффи-Хеллмана
Ni, Nr: одноразовые ключи;
ID_I, ID_R: ключи отправителя и получателя;
CERT: сертификат;
SIG_I, SIG_R: подпись отправителя и получателя;
[x]: х не является обязательным.
*: шифрование должно начинаться после заголовка.
Обмен ключами и аутентификация
В протоколе IPSec поддерживаются различные протоколы обмена ключами и аутентификации:
Протоколы обмена ключами:
1. Диффи-Хеллмана;
2. Протокол Kerberos (далее KINK)

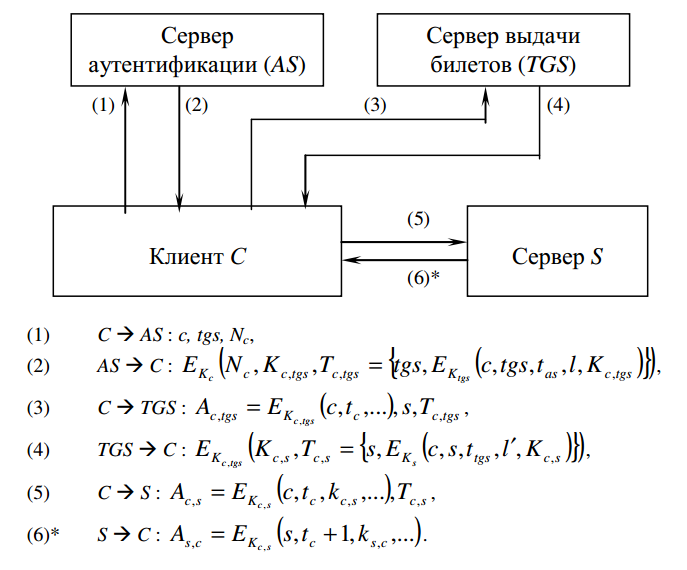

Протокол Kerberos
Протоколы аутентификации:
1. Pre-Shared key (PSK)
2. Цифровая подпись, в частности применяются алгоритмы RSA и DSA
3. Аутентификация с помощью открытого ключа
4. KINK
Описание DSA
p = простое число длинной L битов, где L принимает значение, кратное 64, в диапазоне от 512 до 1024.
q= 160-битовой простое число - множитель p-1
g
=
,
где h - любое число, меньшее p-1, для
которого
больше
1
x = число, меньшее q
Используется однонаправленная хэш-функция: Н(m).
Первые три параметра, p, q, g, открыты и могут быть общими для пользователей сети. Закрытым ключом является х, а открытым - у. Чтобы подписать сообщение, m:
1. А генерирует случайное число k, меньше q
2. А генерирует
Его подписью служат параметры r и s, он посылает их В
3. В проверяет подпись, вычисляя
Если v=r, то подпись правильна.
Резюме
Система стандартов IPSec вобрала в себя прогрессивные методики и достижения в области сетевой безопасности. Система IPSec прочно занимает лидирующие позиции в наборе стандартов для создания VPN. Этому способствует ее открытое построение, способное включать все новые достижения в области криптографии. IPsec позволяет защитить сеть от большинства сетевых атак, «сбрасывая» чужие пакеты еще до того, как они достигнут уровня IP на принимающем компьютере. В защищаемый компьютер или сеть могут войти только пакеты от зарегистрированных партнеров по взаимодействию.
IPsec обеспечивает:
аутентификацию - доказательство отправки пакетов вашим партнером по взаимодействию, то есть обладателем разделяемого секрета;
целостность - невозможность изменения данных в пакете;
конфиденциальность - невозможность раскрытия передаваемых данных;
надежное управление ключами - протокол IKE вычисляет разделяемый секрет, известный только получателю и отправителю пакета;
туннелирование - полную маскировку топологии локальной сети предприятия
Работа в рамках стандартов IPSec обеспечивает полную защиту информационного потока данных от отправителя до получателя, закрывая трафик для наблюдателей на промежуточных узлах сети. VPN-решения на основе стека протоколов IPSec обеспечивают построение виртуальных защищенных сетей, их безопасную эксплуатацию и интеграцию с открытыми коммуникационными системами.
