11 Подбор технологического оборудования

11.1 Волнорезы

Волнорезы предназначены для предотвращения возникновения гидроудара при торможении и трогании автоцистерны, они усиливают надежность всей конструкции цистерны.

Для обеспечения беспрепятственного наполнения (опорожнения) автоцистерны, очистке ее внутренних поверхностей, крепление волнорезов осуществляют с помощью болтовых соединений с ребрами жесткости цистерны.

В нашем случае используем болты М12x30 (12 шт.) [8].

Площадь волнореза составляет не менее 70% поперечного сечения цистерны, толщина волнореза должна быть не менее толщины стенки цистерны. Минимальный размер сечения отверстия в волнорезе 380 мм, максимальный 720 мм.

Волнорезы должны быть вогнуты (с глубиной прогиба не менее 11,3 см) или должны иметь гофры для обеспечения эквивалентной прочности цистерны.

Волнорезы разделяют цистерну на отдельные секции объемом не более 7,5 м³. Таким образом, число волнорезов для проектируемой цистерны: 1 шт. [5].

11.2 Насосная установка

Насосная установка СВН-80А в соответствии с рисунком 1 предназначена для перекачивания чистых, без механических включений, жидкостей: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей в диапазоне температур от -40°C до +50°C и плотностью не более 1000 кг/м³. Высота самовсасывания не менее 6,5 м.

Перед пуском в насос заливается перекачиваемая жидкость. При вращении колеса его лопатки приводят во вращательное движение протекающий поток жидкости, увеличивая его механическую энергию. Под действием центробежных сил жидкость отбрасывается к периферии рабочего колеса в канал переменного сечения. Образуется жидкостное кольцо. Часть жидкости через окно напорной секции выбрасывается в напорный патрубок, а часть жидкости через глухие каналы поступает в расточки всасывающей и напорной секции.

Вместо жидкости в межпластное пространство рабочего колеса поступает жидкостно-воздушная эмульсия, которая перемещается лопатками через окно в напорной секции в напорный патрубок.

Происходит откачка воздуха из всасывающей линии насоса. После заполнения всасывающей линии и насоса жидкость под действием центробежных сил поступает в канал переменного сечения, где, двигаясь по винтовой траектории и попадая в межлопаточное пространство, получает приращение механической энергии и поступает в зоне размыкателя через окно в напорный патрубок. Этот процесс продолжается непрерывно до остановки насоса.

Технические характеристики насоса представлены в таблице 1 [7].

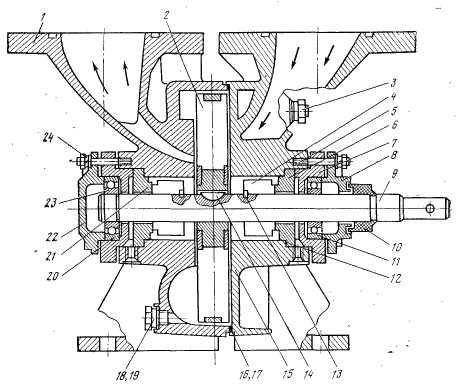

Рисунок 1 – Насос СВН-80А:

1 – напорная секция; 2 – колесо; 3 ,5 ,24 – шпильки; 4 – подвижная втулка;6, 21 – неподвижные втулки; 7 – корпус подшипника; 8 – крышка; 9 – вал; 11,3 – отбойник; 11 – подшипник 205; 12, 16, 17, 19 – прокладки; 13 – штифт; 14 – шпонка; 15 – всасывающая секция; 18 – пробка; 20 – шариковый подшипник 305; 22 – глухая крышка подшипника; 23 – стопорное кольцо

Таблица 1 – Технические характеристики насоса СВН-80А

Наименование показателя	Значение
Тип насоса	вихревой
Подача, л/мин.	500
Напор, м	24
Частота вращения, об/мин	1450
Мощность насоса, кВт	6,5
