Прибор высокочастотного шума «ріас-1 м».

Прибор радиочастотного шума стационарный “РІАС-1М” (5 Вт) предназначен для защиты от перехвата ПЭМИ. Прибор (рисунок 3) обеспечивает подавление излучений маломощных передатчиков в полосе частот от 180 Гц до 1 ГГц и выше. Коэффициент качества шумового сигнала прибора – не менее 0,8. Коэффициент межспектральных корреляционных связей в полосе частот шумового сигнала прибора – не более 8 дБ. Максимальное интегральное значение выходной мощности прибора не менее 5 Вт

Рис.3

Прибор высокочастотного шума компьютерный «ріас-1к».

В состав прибора (рисунок 4), который помещается в слот компьютера, входят:

- генератор высокочастотного шума компьютерный «РІАС-1ГК»;

- антенна дипольная телескопическая «РІАС-1АД»(Зшт.);

- антенна рамочная жесткая «РІАС-1АЖ» (1 шт.).

Рис.4

Конструктивно генератор прибора выполнен в металлическом корпусе, который помещается в слот ПЭВМ. Антенны закрепляются на задней панели ПЭВМ или в другом месте помещения.

Антенна рамочная жесткая «РІАС-1АЖ» представляет собой круг диаметром 26 мм, выполненный из трубки диаметром 10мм, подсоединенный к разъему генератора. В зависимости от требований размеры антенны могут быть изменены при заказе изделия. Антенны могут располагаться в любом месте и в любой плоскости помещения, в зависимости от результатов исследований.

Антенна дипольная телескопическая «РІАС-1АД» представляет собой телескопический штырь диаметром в основании 10мм. Длина штыря в сложенном положении - 30мм, максимальная длина в развернутом положении - 1225мм. Антенна может поворачиваться в горизонтальном направлении на 360° (сфера), вертикальном — на 180° (полусфера).

Электропитание прибора осуществляется от блока питания ПЭВМ.

Использование прибора в составе компьютера позволяет сделать компьютер защищенным от побочных электромагнитных излучений и наводок.

Возможны варианты комплектования прибора антеннами рамочными мягкими.

Прибор высокочастотного шума дополнительный «ріас-1 в»

В состав прибора (рисунок 5) входят:

- генератор высокочастотного шума дополнительный «РІАС-1ГВ»;

- антенна дипольная телескопическая «РІАС-1АД»(Зшт.);

- блок питания.

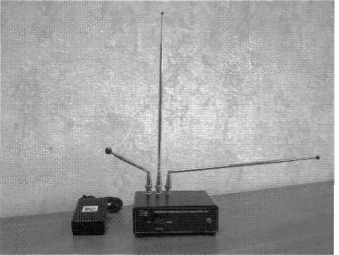

Рис.5

Генератор высокочастотного шума дополнительный «РІАС-1ГВ» конструктивно выполнен в металлическом или пластмассовом корпусе. На верхней крышке корпуса жестко размещаются три антенны дипольные телескопические «РІАС-1АД», которые при развертывании прибора могут размещаться в трех плоскостях.

Блок питания обеспечивает функционирование прибора в стационарных условиях от сети переменного тока 220 В.

Применение данного прибора позволит решить проблему расширения диапазона электромагнитных помех от 1ГГц до 2ГГц в помещениях, где используются серийно выпускаемые средства защиты («Волна-4Р», «Базальт-5ГЕШ»), которые имеют верхнюю границу частоты зашумления 1ГГц. На данный момент эта проблема становится актуальной в связи с принятием новой нормативной базы, которая предполагает установление верхней границы диапазона электромагнитных помех до 2ГГц. Использование прибора «РІАС-1В» предполагает не замену, а дополнение существующих средств защиты, что позволит сэкономить значительные средства потенциальным пользователям.

Основные технические характеристики приборов «РІАС-1С», «РІАС-1М», «РІАС-1К», «РІАС-1В» приведены в таблице 1.

Таблица 1

1	Диапазон частот, в котором приборы создают электромагнитные помехи, МГц - приборы „РІАС-1С", „РІАС-1М", „РІАС-1К" - прибор „РІАС- 1В"	0,00018-2000,0 1000,0-2000,0
2	Значение коэффициента качества шума, коэффициента межспектральных нереляционных связей, нормированный уровень спектральной плотности напряженности электрического и магнитного компонентов нормированного электромагнитного поля шума приборов, не менее	0,8
3	Глубина регулирования уровня выходного шумового сигнала, не менее, дБ	20
4	Спектральная выходная мощность шума	10
5	Наличие встроенной системы звуковой индикации неисправности приборов	есть
6	Время работы прибора „РІАС-1М" от аккумуляторной батареи, не менее, час	7
7	Мощность потребления, не более, ВА: - приборы „РІАС-1С", „РІАС-1М" - приборы „РІАС-1К", „РІАС-1В"	20 10
