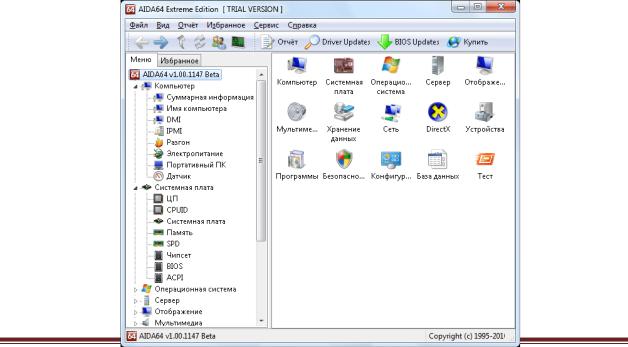

3-1 Основи побудови та захисту сучасних операційних систем / 04 BIOS AIDA / AIDA64 BIOS UEFI

Возможности программы:

Точная низкоуровневая информация о материнской плате и центральном процессоре

Подробная информация о видеоадаптере, драйверах и мониторе

Информация обо всех устройствах хранения

Исчерпывающая информация о сетевых адаптерах, мультимедиа и устройствах ввода

Информация о другом железе (PCI, PnP, PCMCIA, USB)

Подробная информация о Windows, включая дату установки, лицензионный ключ и многое другое

Информация об общих сетевых ресурсах, список пользователей, групп и многое другое

Большой объем информации о сетевом статусе, учетных записях почты, сетевых ресурсах и настройках интернет

Подробная информация об установленных программах, запланированных задачах и программах в автозапуске

Информация о безопасности операционной системы

Список межсетевых экранов, антишпионов и антитроянов

Тест стабильности системы

Панель CPUID

Мониторинг аппаратного обеспечения

Тесты производительности CPU и FPU

Тесты производительности памяти

Модуль тестирования производительности дисков

Обнаружение возможных проблем настройки и совместимости программного и аппаратного обеспечения

Мастер отчетов

Отправка по почте и распечатка отчетов

Only for UIB groups from DobryninI.S.

Глоссарий

ACPI (AdvancedConfigurationandPowerInterface) – усовершенствованный интерфейс конфигурации и управления питанием) – открытый промышленный стандарт, впервые выпущенный в декабре 1996 года и разработанный совместно компаниями HP, Intel, Microsoft, Phoenix и Toshiba, который определяет общий интерфейс для обнаружения аппаратного обеспечения, управления питанием и конфигурации материнской платы и устройств. Задача ACPI — обеспечить взаимодействие между операционной системой, аппаратным обеспечением и BIOS материнской платы.

COM-port – асинхронные последовательные (обозначаемые СОМ1—СОМЗ). Через них обычно подсоединяются мышь, модем и тому подобное.

DMI (DirectMediaInterface) – последовательная шина разработанная Intel для подсоединения южного моста материнской платы (ICH) к северному мосту. Магистраль DMI в некоторых современных процессорах используется для подсоединения чипсета к процессору (для Core i3, Core i5 и некоторых серий Core i7).

DMI (DesktopManagementInterface) — интерфейс программирования приложений (ApplicationProgrammingInterface – API), позволяющий программному обеспечению собирать данные о характеристиках компьютера. Спецификация DMI разработана консорциумом DistributedManagementTaskForce (DTMF), возглавляемом фирмой Intel. Данный интерфейс позволяет пользователю получить информацию об аппаратном обеспечении ПК.

FSB (FrontSideBus) – системная шина (магистраль) в архитектуре корпорации Intel, связывающая процессор с чипсетом. Часто используется как общее название для магистрали, соединяющей процессор и чипсет.

Game – для игровых устройств (для подключения джойстика).

ICH — контроллер-концентратор ввода-вывода — южный мост (southbridge) — обеспечивает взаимодействие между ЦП и жестким диском, картами PCI, интерфейсами IDE, SATA, USB и пр. Также иногда к чипсетам относят микросхему Super I/O, которая подключается к южному мосту и отвечает за низкоскоростные порты RS232, LPT, PS/2.

IEЕЕ-1394 (FireWire) – интерфейс для передачи больших объемов видео информации в реальном времени (для подключения цифровых видеокамер, внешних жестких дисков, сканеров и другого высокоскоростного оборудования). Интерфейсом FireWire оснащены все видеокамеры, работающие в цифровом формате. Может использоваться и для создания локальных сетей.

LPT – параллельные порты, к ним обычно подключаются принтеры.

Only for UIB groups from DobryninI.S.

MCH (MemoryControllerHub) — контроллер-концентратор памяти — северный мост (northbridge) — обеспечивает взаимодействие центрального процессора (ЦП) с памятью и видеоадаптером (PCI Express). В новых чипсетах часто имеется интегрированная видеоподсистема. Контроллер памяти может быть интегрирован в процессор (Athlon64, Athlon II, Phenom II, Core i7, Core i5, Core i3).

PCI (PeripheralComponentInterconnect) – параллельная шина для подключения различных периферийных устройств. В настоящее время интенсивно вытесняется из компьютерной техники шиной PCI-Express.

PCI-Express – это последовательный интерфейс, разработанный организацией PCISIG во главе Intel и предназначенный для использования в качестве локальной шины вместо PCI.

PS/2 – асинхронные последовательные порты для подключения клавиатура и манипулятора мышь.

QPB (Quad-PumpedBus) – 64-битная процессорная шина обеспечивает связь процессоров Intel с северным мостом чипсета. Характерной ее особенностью является передача четырех блоков данных (и двух адресов) за такт. Таким образом, для частоты FSB, равной 200 МГц, эффективная частота передачи данных будет эквивалентна 800 МГц (4 х 200 МГц).

QPI (QuickPathInterconnect) – последовательная шина типа точка-точка для соединения процессоров между собой и с чипсетом, разработанная фирмой Intel. QPI создавался в ответ на разработанную ранее фирмой AMD шину HyperTransport. Используется в топовых процессорах IntelCore i7 и некоторых Core i5.

SPD (SerialPresenceDetect) – спецификация, описывающая технологию записи, хранения и считывания информации о характеристиках 168-контактных модулей DIMM.

USB (UniversalSerialBus) – универсальный интерфейс для подключения 127 устройств (этот интерфейс может располагаться на передней или боковой стенке корпуса).

VGA (VideoGraphicsArray) – выход контроллера графического адаптера (видеокарты) для подключения монитора.

iRDA – инфракрасные порты предназначены для беспроводного подключения карманных или блокнотных ПК или сотового телефона к настольному компьютеру. Связь обеспечивается при условии прямой видимости, дальность передачи данных не более 1 м. Если в ПК нет встроенного iRDA адаптера, то он может быть выполнен

Only for UIB groups from DobryninI.S.

в виде дополнительного внешнего устройства (USB iRDA адаптера), подключаемого через USB-порт.

НТ (HyperTransport) – последовательная двунаправленная магистраль служит для связи процессоров AMD семейства начиная с К8 друг с другом, а также с чипсетом. Во многих чипсетах используют НТ для связи между мостами.

Тайминги оперативной памяти. Схема таймингов включает в себя задержки CL- tRCD-tRP-tRAS соответственно. Для работы с памятью необходимо для начала выбрать чип, с которым мы будем работать. Делается это командой CS (ChipSelect). Затем выбирается банк и строка. Перед началом работы с любой строкой необходимо ее активировать. Делается это командой выбора строки RAS (RowAddressStrobe), при выборе строки она активируется. Затем нужно выбрать столбец командой CAS (ColumnAddressStrobe) – эта же команда инициирует чтение. Затем считать данные и закрыть строку, совершив предварительный заряд (precharge) банка.

•CL(CasLatency) – минимальное время между подачей команды на чтение (CAS) и началом передачи данных (задержка чтения).

•tRCD (RAS to CAS delay) – время, необходимое для активизации строки банка, или минимальное время между подачей сигнала на выбор строки (RAS) и сигнала на выбор столбца (CAS).

•tRP (RowPrecharge) – время, необходимое для предварительного заряда банка (precharge). Иными словами, минимальное время закрытия строки, после чего можно активировать новую строку банка.

•tRAS (ActivetoPrecharge) – минимальное время активности строки, то есть минимальное время между активацией строки (ее открытием) и подачей команды на предзаряд (начало закрытия строки). Строка не может быть закрыта раньше этого времени.

•CR (CommandRate) – Время, необходимое для декодирования контроллером команд и адресов. Иначе, минимальное время между подачей двух команд.

При значении 1T команда распознается 1 такт, при 2T – 2 такта, 3T – 3 такта. Это все основные тайминги. Остальные тайминги имеют меньшее влияние на производительность.

Чипсет (chipset) – набор микросхем, спроектированных для совместной работы с целью выполнения набора каких-либо функций. Так, в компьютерах чипсет выполняет роль связующего компонента, обеспечивающего совместное функционирование подсистем памяти, ЦПУ, ввода-вывода и других. Чипсеты встречаются и в других устройствах, например, в радиоблоках сотовых телефонов. Чипсет состоит из двух основных микросхем (иногда они объединяются в один чип) "северный мост" и "южный мост".

Only for UIB groups from DobryninI.S.

AIDA 64 в вопросах и-ответах

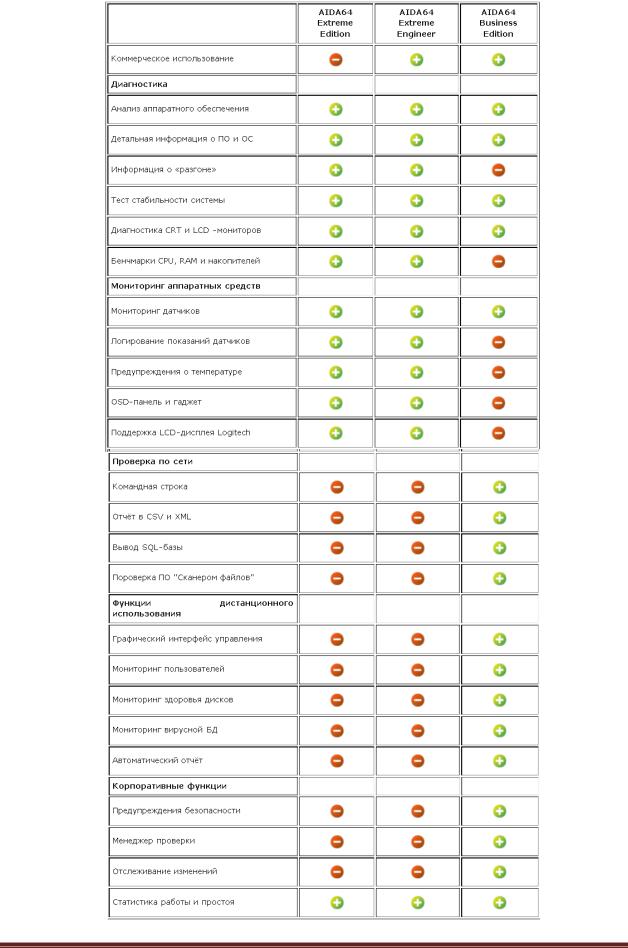

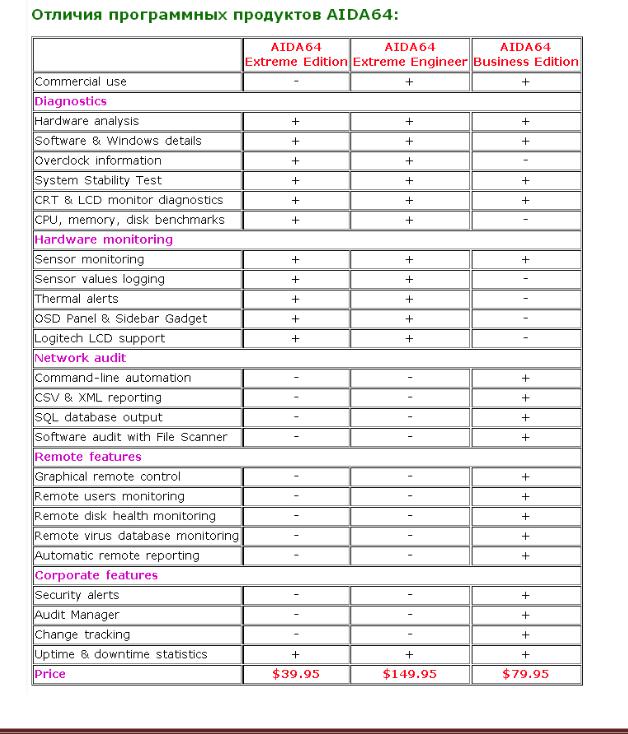

Какая разница между версиямиAIDA64 Extreme EditionиAIDA64 Business Edition?

Версия AIDA64 Business Edition предназначена для организаций, корпоративных, правительственных и медицинских структур. Версия AIDA64 Extreme Edition – для домашнего использования. AIDA64 BusinessEdition включает уникальные функции для сетевого аудита, удаленного контроля и связи с SQL базами данных. AIDA64 Extreme Edition включает уникальные функции тестирования и ускорения работы ПК.

Only for UIB groups from DobryninI.S.

Only for UIB groups from DobryninI.S.

Какие форматы отчетности поддерживаются версиями AIDA64

BusinessEdition и AIDA64 ExtremeEdition?

AIDA64 BusinessEdition поддерживает обычный текст, HTML, MHTML (HTML с изображениями), XML, CSV, MIF (для Microsoft SMS), INI отчеты и прямое копирование в базы данных SQL. AIDA64 ExtremeEdition поддерживает только обычный текст, HTML и MHTML.

Возможно ли создавать отчеты автоматически при помощи командной строки?

Только версия AIDA64 BusinessEdition поддерживает опции командной строки. Их список можно найти по следующему адресу: mainmenu / Help / CommandlineOptions. Полный список опций командной строки с разъяснениями можно найти в инструкции AIDA64. С помощью командной строки можно создавать отчеты с локализованной выкладкой в любом из поддерживаемых форматов. Отчеты можно сохранить в файл, вставить в базу данных SQL, отправить по емейл или загрузить на FTP сервер.

Можно ли использовать AIDA64 без процедуры установки?

AIDA64 находится в ZIP файле и может быть просто извлечена в пустую папку. Никакой процедуры установки не требуется.

Требуется ли устанавливать AIDA64 на всех ПК сети, чтобы провести сетевую проверку всех машин сети?

Не требуется распространение файлов AIDA64. Вместо этого файлы AIDA64 могут быть скопированы на файловый сервер в общую папку, что обеспечит доступ к AIDA64 файлам всех пользователей сети. После этого AIDA64 может быть запущена с любого ПК с помощью строки

\\server\share\aida64folder\aida64.exe

В дальнейшем командная строка может быть расширена другими опциями сетевого аудита, а затем может быть добавлена к logon скрипту пользователя.

Например:

\\server\share\aida64folder\aida64.exe /R \\server\share\reportsfolder\$HOSTNAME /AUDIT /CSV /SAFE /SILENT

Полный список опций командной строки с разъяснениями представлен в инструкции AIDA64.

Возможно ли удалять информацию о неполадках из отчетов?

Можно активировать/деактивировать информацию о неполадках, заголовки отчетов, поля отчетов через строку mainmenu / File / Preferences / Report

Прииспользовании main menu / Remote / Connect to Remote Computer, main menu / Remote / Monitor Remote Computers или main menu / Report / Remote Report Wizard

Only for UIB groups from DobryninI.S.

feature, программе AIDA64 неудаетсяустановитьудаленноесоединениесПК. Появляется сообщение "Error 10061: Connectionrefused". Как это исправить?

Невозможно установить удаленное соединение с компьютером, не запуская AIDA64 как на локальном, так и на удаленном компьютере. Процедура установки необязательна, однако AIDA64 должна быть хотя бы автоматически запущена скриптом пользователя при помощи следующей командной строки:

\\server\share\aida64folder\aida64.exe /ACCEPTBG /SAFE /SILENT Опциякоманднойстроки

/ACCEPTBGавтоматическиактивируетфункциюmainmenu / Remote / AcceptIncomingRemoteConnections, чтопозволитактивироватьсоединениясудаленнымиПК. Полный список опций командной строки с пояснениями доступен в инструкции AIDA64.

Кажется, AIDA64 блокирует (или вызывает BsoD) на некоторых компьютерах во время сетевого аудита. Как избежать аварии?

Опция командной строки /SAFE может быть использована, чтобы деактивировать некоторые функции AIDA64. Практически при любых обстоятельствах это должно исправить ошибки. В другом случае эта опция командной строки может использоваться для деактивации всех маловажных функций AIDA64.

Возможно ли запустить AIDA64 с CD диска, DVD-ROM, Blu-ray или флешки?

Это возможно. Файлы AIDA64 могут быть просто извлечены из ZIP пакета и перенесены на диск, или скопированы.

Почему информация со страницы Computer / DMI неточная?

Надежность и проверенносить DMI информации зависит от производителя материнской платы компьютера (когда компьютер фирменный). Если производители не заполнили DMI таблицы верно, все читающие DMI приложения будут отображать ту же информацию. Ошибка не связана с AIDA64.

МожнолииспользоватьAIDA64 на 64--bitWindowsсистемахнабазе 64bitAMDOpteron, AMDPhenom, IntelCore 2, IntelCorei3/i5/i7, IntelXeonпроцессоров?

AIDA64 полностью поддерживает 64-битные системы, включая методы тестирования. Однако опции тестирования совместимы и с 32-битными процессорами.

ПоддерживаетлиAIDA64 версииWindowsVista, WindowsServer 2008, Windows 7 илиWindowsPE?

AIDA64 полностьюподдерживаетвсетекущие 32 и 64 битныеОСWindows, включаяWindows 95, Windows 98, WindowsMe, WindowsNT 4.0, Windows 2000, WindowsXP, WindowsServer 2003, WindowsXP 64-BitEdition, WindowsXPx64 Edition, WindowsVista, WindowsServer 2008, Windows 7 иWindowsPE.

Only for UIB groups from DobryninI.S.

Работает ли AIDA64 с DOS, Mac OS, Linux или UNIX?

AIDA64 поддерживает только системы MicrosoftWindows.

Во время сетевого аудита некоторые компьютеры не могут разместить отчеты в базу данных SQL. Как настроить эти компьютеры?

В большинстве случаев сгенерированный .ADO файл содержит информацию об этой проблеме. Если дело в неправильной версии MDAC, то она (MicrosoftDataAccessComponents) должна быть обновлена до последней версии. MDAC 2.80 можно скачать здесь: http://download.com.com/3000-2404-10040711.html

Можно ли с помощью AIDA64 собирать специфическую информацию, хранящуюся в WindowsRegistry, текстовых файлах, INI файлах и в других средах?

Да, это возможно. Можно настроить эту опцию здесь: mainmenu / File / Preferences / Summary внизу страницы.

Возможно ли запускать AIDA64 тайно?

Опция командной строки /SILENT позволяет прятать значок AIDA64 в SystemTray (также известный как NotificationArea). Опция /ACCEPTBG может быть использована для запуска AIDA64 в фоновом режиме и для тайной фиксации входящих соединений. Полный список опций представлен в инструкции AIDA64.

Как определить прошивку версии оптического и жесткого дисков?

Прошивка версии оптического диска и SCSI жесткого диска отображается на странице Storage / ASPI. Прошивка версии ATA и SATA жестких дисков отображается на странице Storage / ATA page.

Что значит температура "Aux", отображаемая на странице Computer/Sensor?

Не существует стандарта для выкладок сенсорных регистраторов, так что температура "Aux" может обозначать температуру CPU или материнской платы, или же это может быть фиктивным значением.

Что значит температура "CPU Diode", отображаемая на странице Computer/Sensor?

Температура "CPU" обозначает температуру, полученную в области CPU сокета, а "CPU Diode" — температуру самого ядра.

Значения температуры, напряжения и кулера на странице Computer / Sensor неверны. Например, температура "Aux" показывает бессмысленное значение. Или температура CPU и материнской платы поменялись местами. Или строки -5V и -12V показывают положительное значение. Как сделать так, чтобы значения сенсора были более точными?

К сожалению, не существует стандартов для сенсорных выкладок, поэтому в некоторых случаях AIDA64 не может присвоить точные значения. В подобных

Only for UIB groups from DobryninI.S.

случаях свяжитесь, пожалуйста, с нами через форум AIDA64 в разделе "HardwareMonitoring". Если вы открываете новую тему, пожалуйста, укажите номер версии программы, модель материнской платы и вставьте полные данные со страницы Computer / Sensor.

При запуске AIDA64, программа блокирует компьютер и отображает сообщение "Scanning PCI devices". Как это можно исправить?

Создайте новый текстовый файл (например, с помощью Блокнота) в папке AIDA64, назовите его "AIDA64.INI". Впишите следующие две строчки в этот файл:

[Generic]

LowLevelPCI=0

Возможно ли поменять знак разделения в отчетах CSV и вместо запятой ставить другой знак?

Да, AIDA64 может это сделать.

Можно ли найти ключи от Office 97 или Office 2000?

AIDA64 обнаруживает ключ только от Office XP, Office 2003 и Office 2007.

Какаяразницамеждуверсиями AIDA64 Extreme Engineer Edition и AIDA64 Business Edition?

Версия AIDA64 BusinessEdition включает уникальный функционал для сетевого аудита, удаленного контроля и соединения с SQL базами данных. AIDA64 BusinessEdition не включает функции тестирования, а лицензии привязаны к числу компьютеров корпоративной сети. AIDA64 ExtremeEngineer включает уникальные функции тестирования, ускорения работы ПК и системной диагностики. AIDA64 ExtremeEngineer лицензии не привязаны к сети или компьютерам, а привязаны к одному человеку (инженеру). AIDA64 ExtremeEngineer может использоваться на неограниченном количестве компьютеров, но только одним инженером.

Другое ПО (например, CoreTemp, HWMonitor) отображает другие температуры ядра, в отличие от AIDA64. Можно ли исправить показатели температуры процессора на Intel CPU так, чтобы они совпадали со значениями других программ?

Современные Intel процессоры используют DTS температурные диоды для измерения температуры. AIDA64 полностью поддерживает последние версии Intel DTS и использует значения TJMax от Intel. С помощью DTS показатели измерения соотносятся с температурами TJMax, в зависимости от модели CPU. При настройке TJMax можно изменить настраиваемые температуры процессора в любом направлении. Показатели TJMax могут быть изменены в AIDA64 в разделе mainmenu / File / Preferences / HardwareMonitoring.

Каковы максимальные показатели температуры для CPU, материнской платы, видео адаптера или жесткого диска?

Only for UIB groups from DobryninI.S.
