Зачёт, Поскребетьев / 8

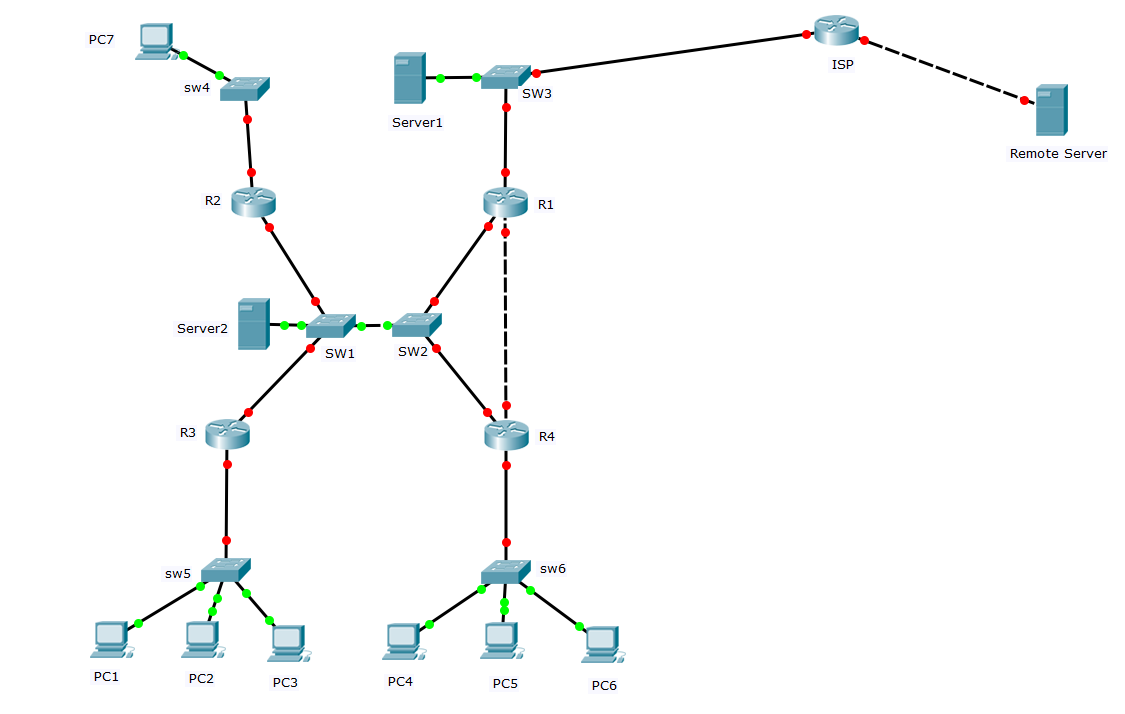

Условия:

• Все внутренние сети принадлежат топологии диапазону 172.16.0.0/12

• PC1 и PC2 находятся в общей подсети на 300 адресов, PC3 в отдельной соседней подсети на 200 адресов

• PC7 находится в подсети на 100 адресов

• Локальный сервер (Server2) имеет адрес в отдельной подсети.

• Для тестов конфигурации (списков доступа) можно ставить дополнительные компьютеры или серверы

• Интерфейс ISP обращённый в сторону сети предприятия имеет адрес 201.201.201.1/29 и не является транковым, Server1 находится в этой же подсети

• ISP имеет статический маршрут 201.201.202.0/28 в сторону Router1

• Router1 имеет статический маршрут по умолчанию в сторону ISP

Задания:

• Организовать внутреннюю маршрутизацию средствами протокола RIP (Маршрут по умолчанию должен существовать в топологии)

• Все компьютеры получают адреса по DHCP при этом DHCP сервером для сетей PC1 – PC3 является Server2

• Server2 получает адрес статически, его шлюз по умолчанию должен быть зарезервирован с помощью HSRP

• Ограничьте количество MAC адресов на портах доступа до 3-х

• Обеспечьте возможность удалённого управления коммутаторами через отдельную подсеть

• Всем компьютерам должны быть назначены сетевые настройки

• Пароль на вход маршрутизаторов и коммутаторов: cisco

• Пароль в привилегированный режим: class

• Настройте DHCP snooping и DAI (если возможно) в подсети на 300 адресов

• Внедрите WiFi в подсеть на 100 адресов через контроллер (механизм аутентификации на ваше усмотрение)

• Для двух любых подсетей внедрите сегмент IPv6

Перед отправкой работы удалите все ошибочно добавленные строки из конфигурационных файлов!
