13.3. Токовая петля
• "токовая петля" 4...20 мА
29
13.3. Токовая петля

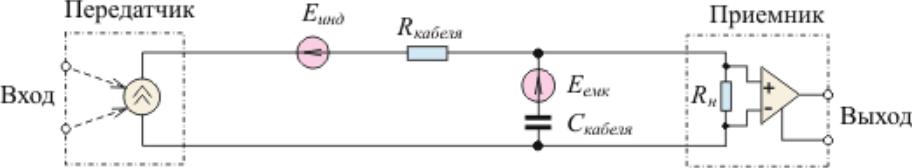

• В передатчике "токовой петли" используется не источник напряжения, как в интерфейсе RS-485, а источник тока.
30
13.3. Токовая петля
• Rн - калиброванное сопротивление, с помощью него ток в приемнике преобразуется в напряжение
31
13.3. Токовая петля
• Недостаток "токовой петли" - низкое быстродействие, которое ограничивается скоростью заряда емкости кабеля от источника
тока.
32
13.3.Токовая петля
•Аналоговая версия "токовой петли" используется, как правило, для передачи сигналов от разнообразных датчиков к контроллеру или от контроллера к исполнительным устройствам.
33
13.3.Токовая петля
•В варианте "4...20 мА" в качестве начала отсчета принят ток 4 мА. Это позволяет производить диагностику целостности кабеля (кабель имеет разрыв, если ток равен нулю)
34
13.4. HART
Номер уровня |
Название уровня |
HART |
|
7 |
Прикладной |
HART-команды, ответы, типы |
|
данных |
|||
|
|
||
6 |
Уровень представления |
Нет |
|
5 |
Сеансовый |
Нет |
|
4 |
Транспортный |
Нет |
|
3 |
Сетевой |
Нет |
|
|
|
Ведущий/ведомый, |
|
|
|
контрольная сумма, контроль |
|
2 |
Канальный (передачи данных) |
четности, организация потока |
|
|
|
битов в сообщение, контроль |
|
|
|
приема сообщений. |
|
|
|
|
|
|
|
Наложение цифрового ЧМ |
|
1 |
Физический |
сигнала на аналоговый 4-20 мА; |
|
|
|
медная витая пара |
|
|
|
|
35
13.4.HART
•Аналоговая "токовая петля" 4...20 мА была модернизирована таким образом, что получила возможность полудуплексного цифрового обмена данными.
36
13.4. HART

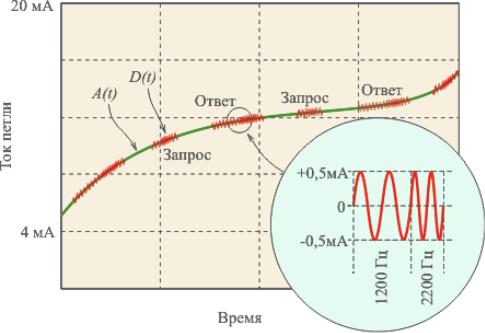

•аналоговый сигнал A(t) суммируется с цифровым сигналом D(t)
37
13.4. HART
•сумма передается с помощью источника тока 4...20 мА по линии связи
38
