Тема 5. Архитектурные особенности и организация функционирования вычислительных машин различных классов

30.09.2020

1

5.1. Многомашинные вычислительные системы

Высокоскоростная коммуникационная сеть

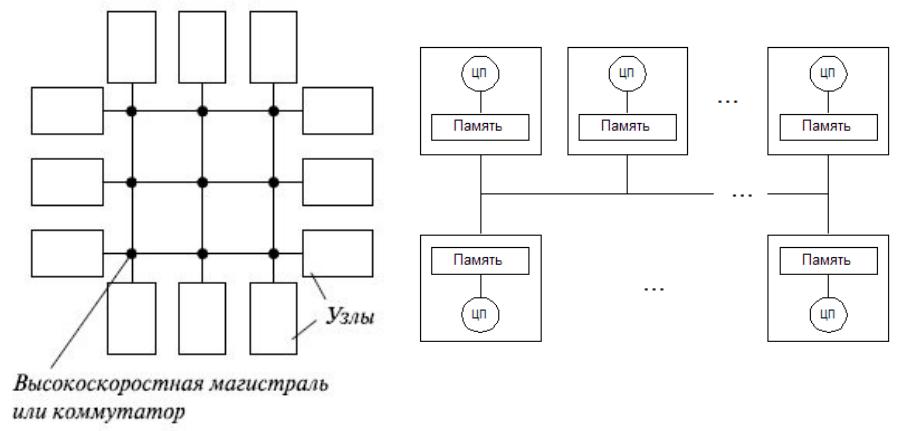

• Схема многомашинной вычислительной системы

2

5.1. Многомашинные вычислительные системы

•МВС – это единая информационно- коммуникационная среда, связанная

высокоскоростной коммуникационной сетью (ВКС). В узлах сети расположены ЭВМ, связанные с ней коммуникационными процессорами, необходимыми для связи при выполнении задачи.

3

5.1. Многомашинные вычислительные системы

•Самые известные и популярные мультикомпьютеры – процессоры с массовым параллелизмом (Massively Parallel Processors -

MPP).

4

5.1. Многомашинные вычислительные системы

•Скорость обработки информации в MPP-структуре зависит от высокоскоростной коммуникационной сети, а именно от ее пропускной способности и времени запаздывания.

5

5.1. Многомашинные вычислительные системы

•Поэтому в MPP имеются программно- аппаратные средства мониторинга состояния работы устройств, средства резервирования (когда часть устройств дублируется), а также реализована возможность «горячей» (без остановки работы MPP) замены вышедших из строя процессоров.

6

5.1. Многомашинные вычислительные системы

7

5.1. Многомашинные вычислительные системы

•Адресное пространство состоит из отдельных адресных пространств, которые логически не связаны между собой и доступ к которым не может быть осуществлен аппаратно другим процессором

8

5.1. Многомашинные вычислительные системы

•Главным преимуществом MPP-систем является их хорошая масштабируемость: в отличие от SMP-систем, здесь

каждый процессор имеет доступ только к своей локальной памяти, в связи с чем не возникает необходимости в потактовой синхронизации процессоров

9

5.1. Многомашинные вычислительные системы

•Процессор с массовым параллелизмом Blue Gene компании IBM

10
