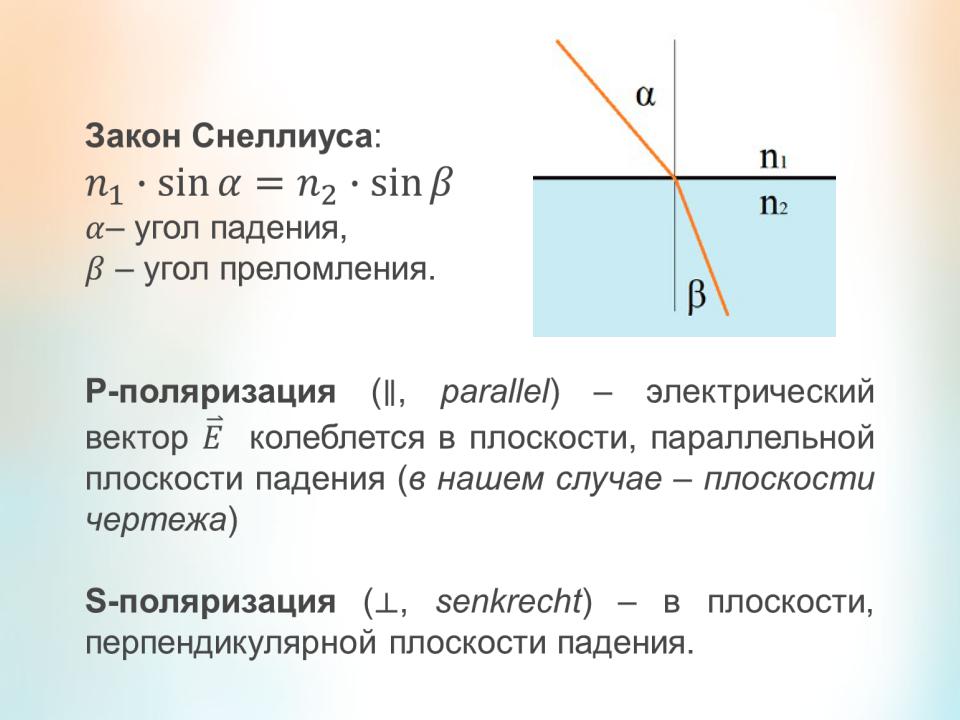

Закон Снеллиуса:

–угол падения,

–угол преломления.

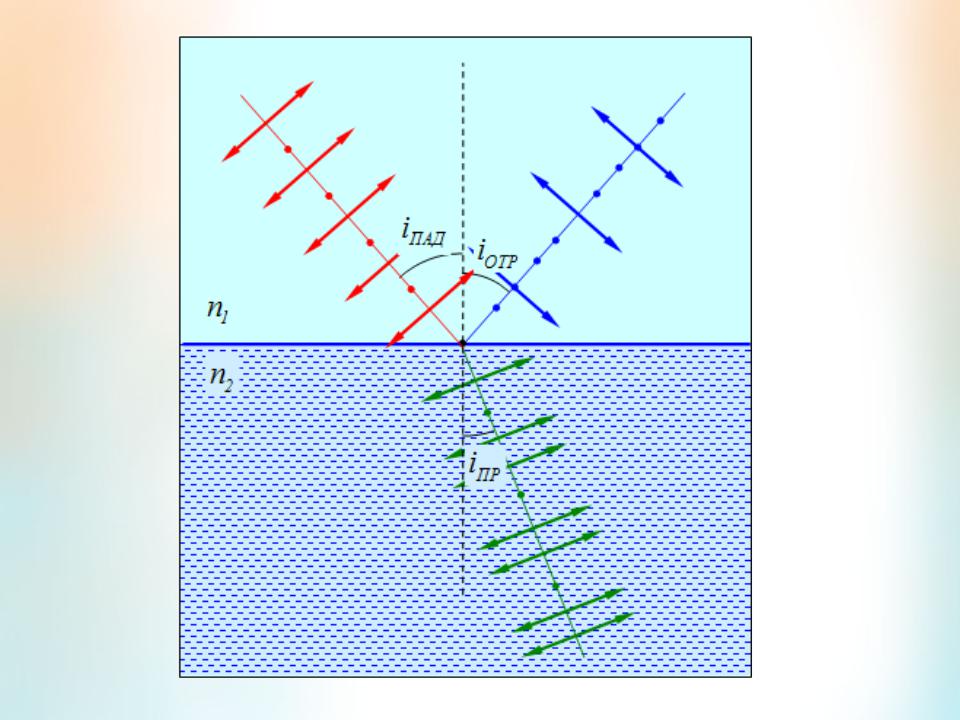

P-поляризация ( , parallel) – электрический вектор колеблется в плоскости, параллельной плоскости падения (в нашем случае – плоскости чертежа)

S-поляризация ( , senkrecht) – в плоскости, перпендикулярной плоскости падения.

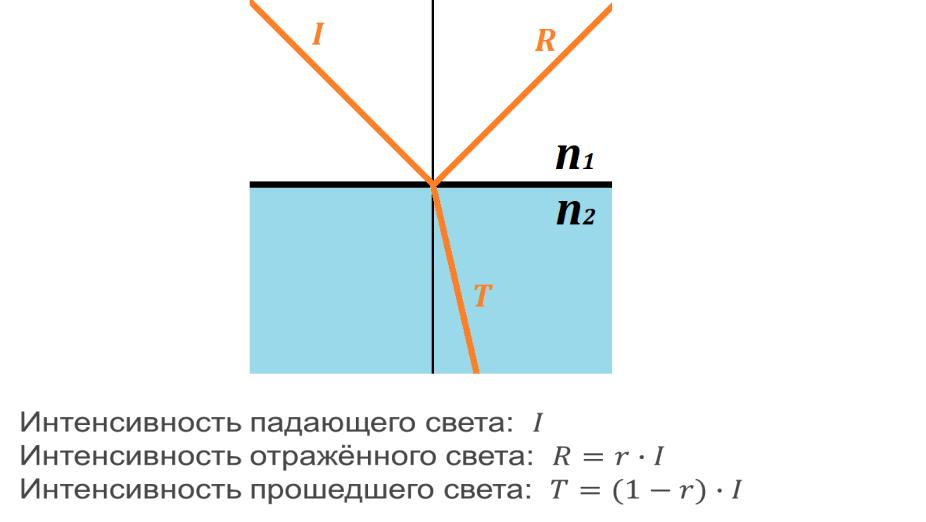

1. Отражение естественного света от поверхности

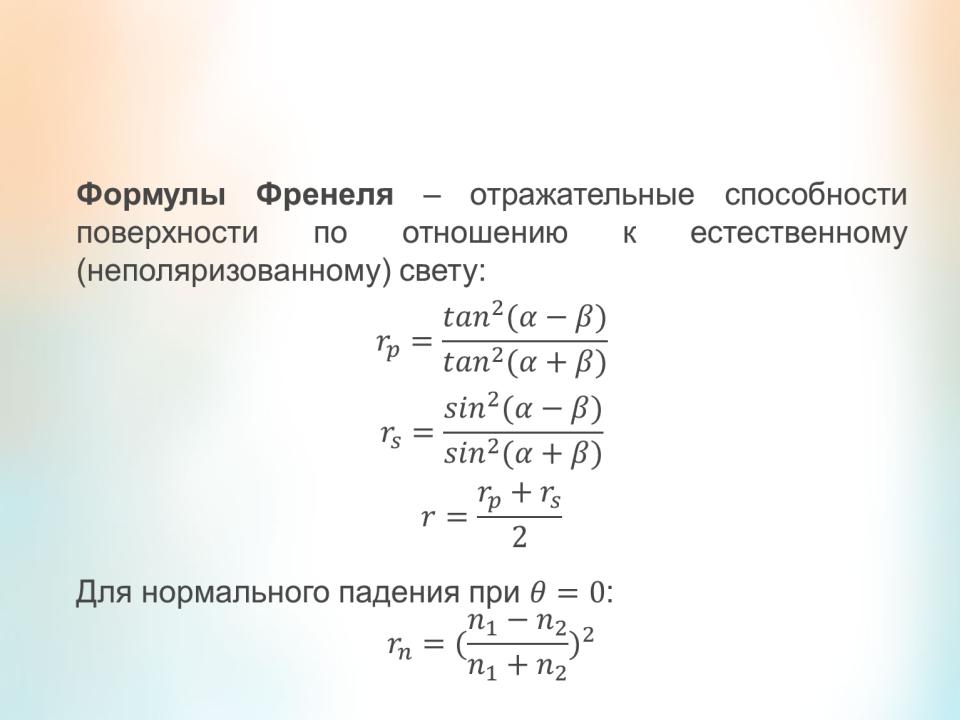

Формулы Френеля – отражательные способности поверхности по отношению к естественному (неполяризованному) свету:

Для нормального падения при :

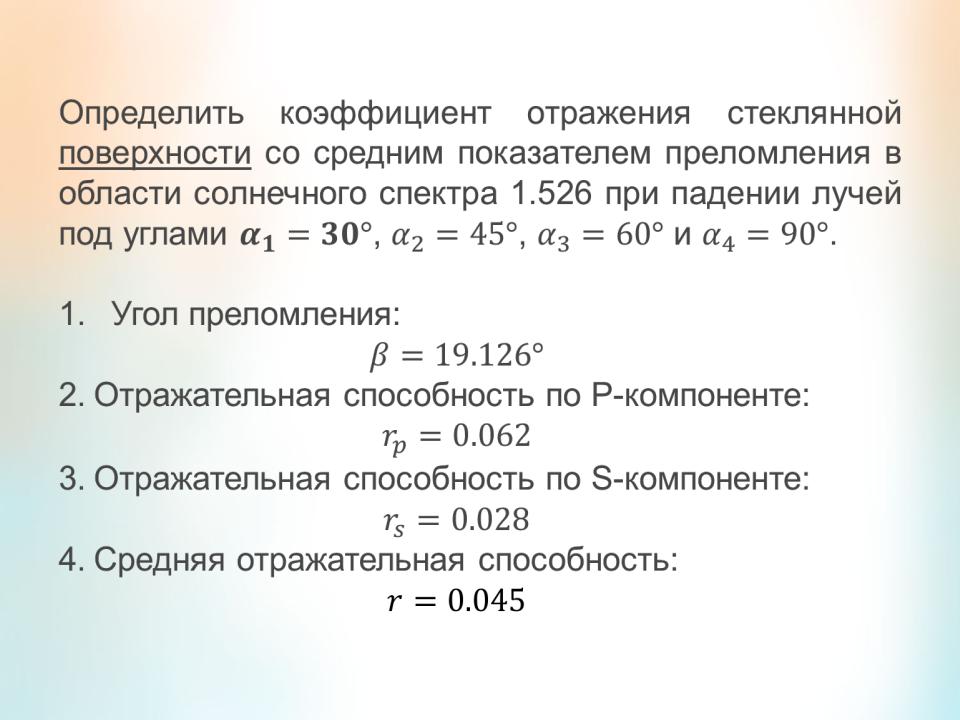

Задача 6.1

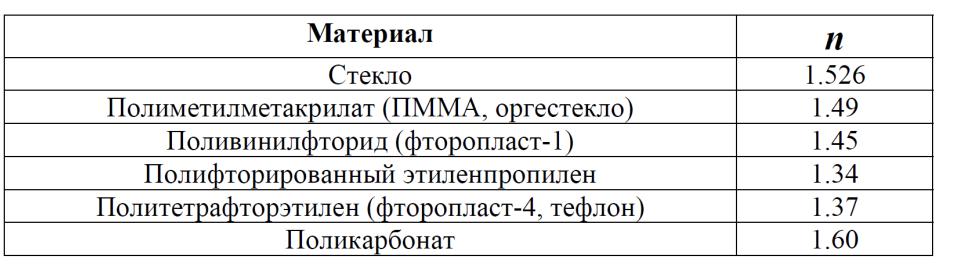

Определить коэффициент отражения стеклянной поверхности со средним показателем преломления в области солнечного спектра 1.526 при падении лучей под углами , , и .

1.Угол преломления:

2.Отражательная способность по P-компоненте:

3.ОтражательнаяОТВЕТЫспособность по S-компоненте:

4.Средняя отражательная способность:

2. Прохождение света через абсолютно непоглощающий слой

2. Прохождение света через абсолютно непоглощающий слой

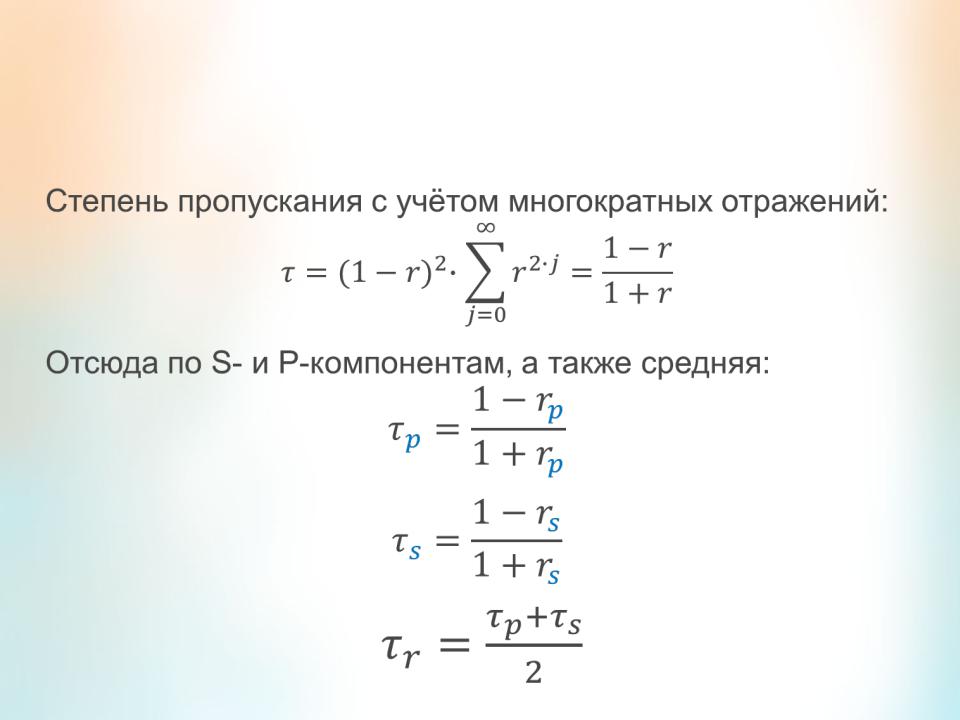

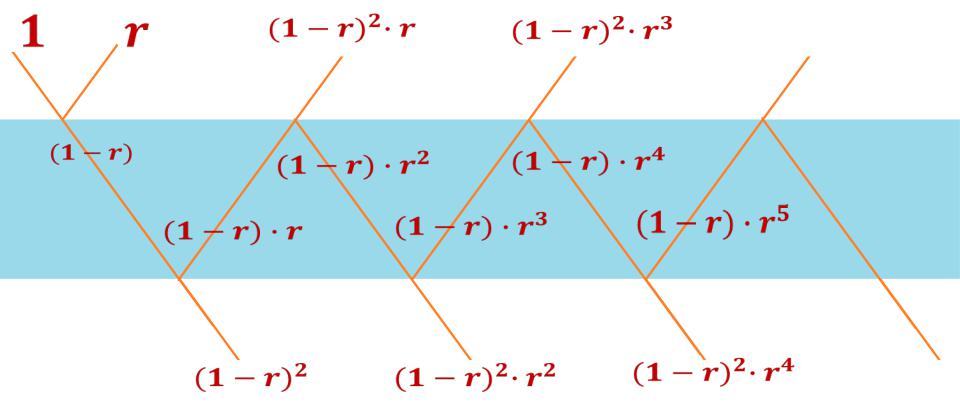

Степень пропускания с учётом многократных отражений:

Отсюда по S- и P-компонентам, а также средняя:

2. Прохождение света через абсолютно непоглощающий слой

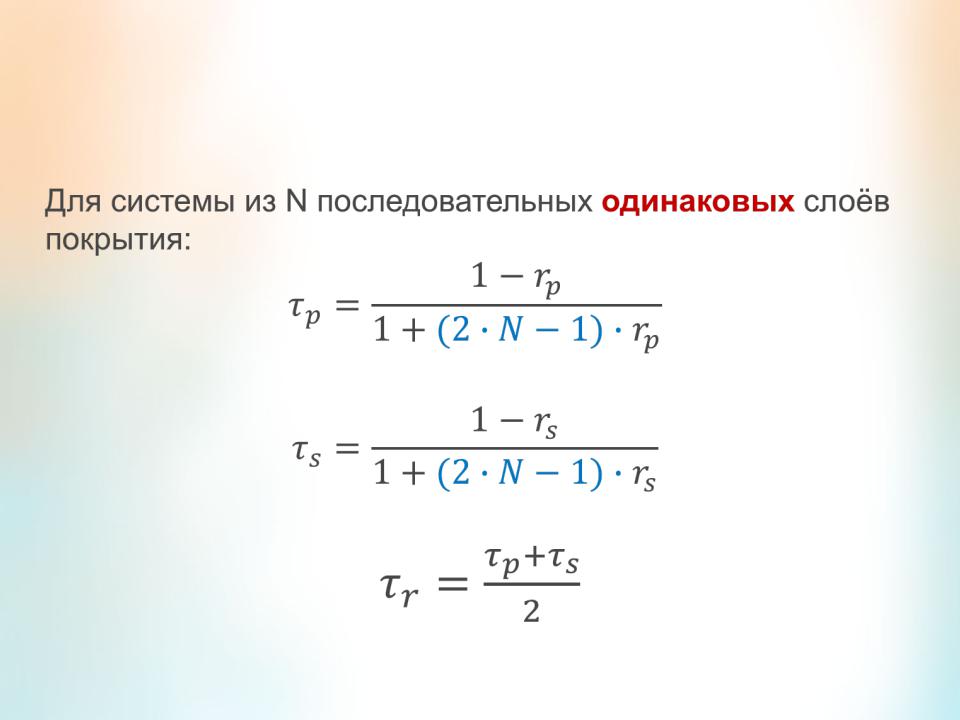

Для системы из N последовательных одинаковых слоёв покрытия:

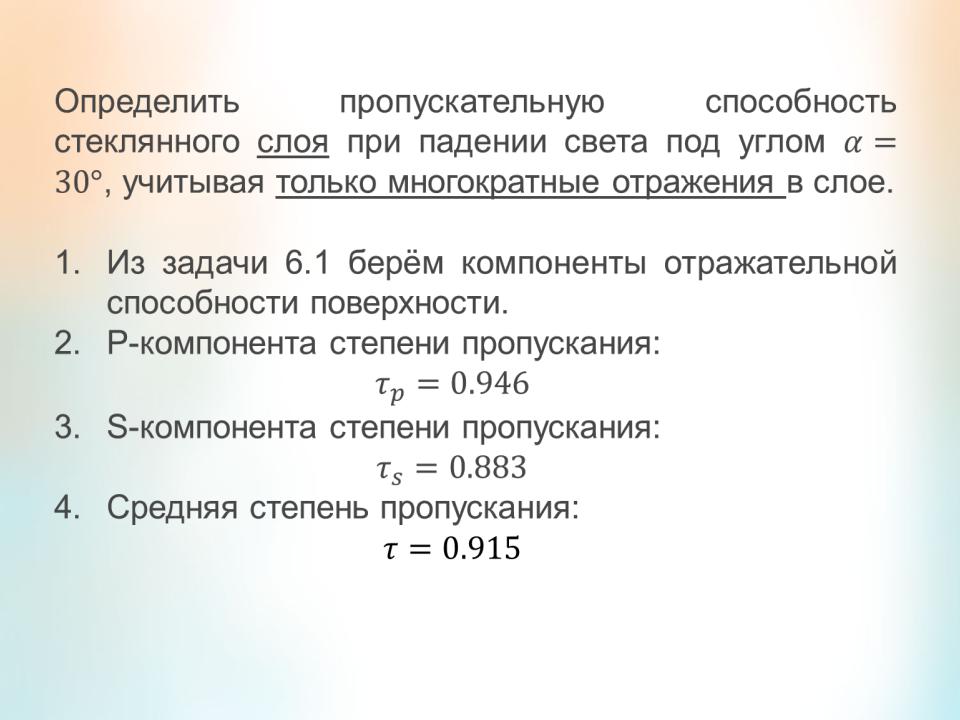

Задача 6.2а

Определить пропускательную способность стеклянного слоя при падении света под углом , учитывая только многократные отражения в слое.

1. Из задачи 6.1 берём компоненты отражательной способности поверхности.

2. P-компонента степени пропускания:

ОТВЕТЫ

3. S-компонента степени пропускания:

4. Средняя степень пропускания:
