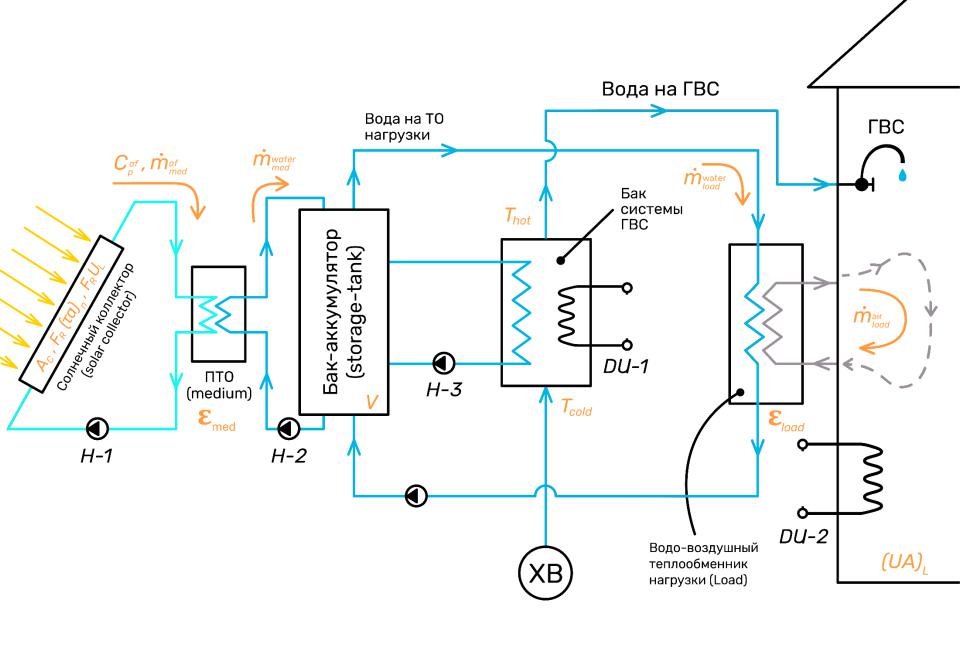

Принципиальная схема жидкостной системы солнечного теплоснабжения
Как пользоваться актинометрическими б азами данных?

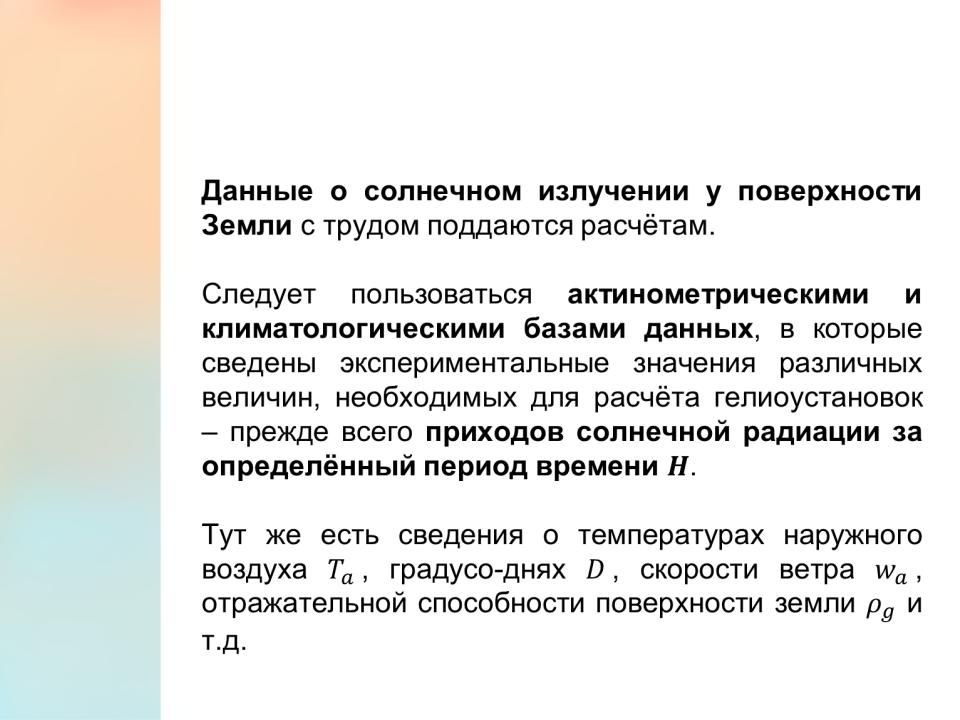

Данные о солнечном излучении у поверхности Земли с трудом поддаются расчётам.
Следует пользоваться актинометрическими и климатологическими базами данных, в которые сведены экспериментальные значения различных величин, необходимых для расчёта гелиоустановок – прежде всего приходов солнечной радиации за определённый период времени .
Тут же есть сведения о температурах наружного воздуха , градусо-днях , скорости ветра , отражательной способности поверхности земли и т.д.
Прежде чем пользоваться базами данных, нужно ответить самому себе на несколько вопросов о данных, которые в них приводятся:

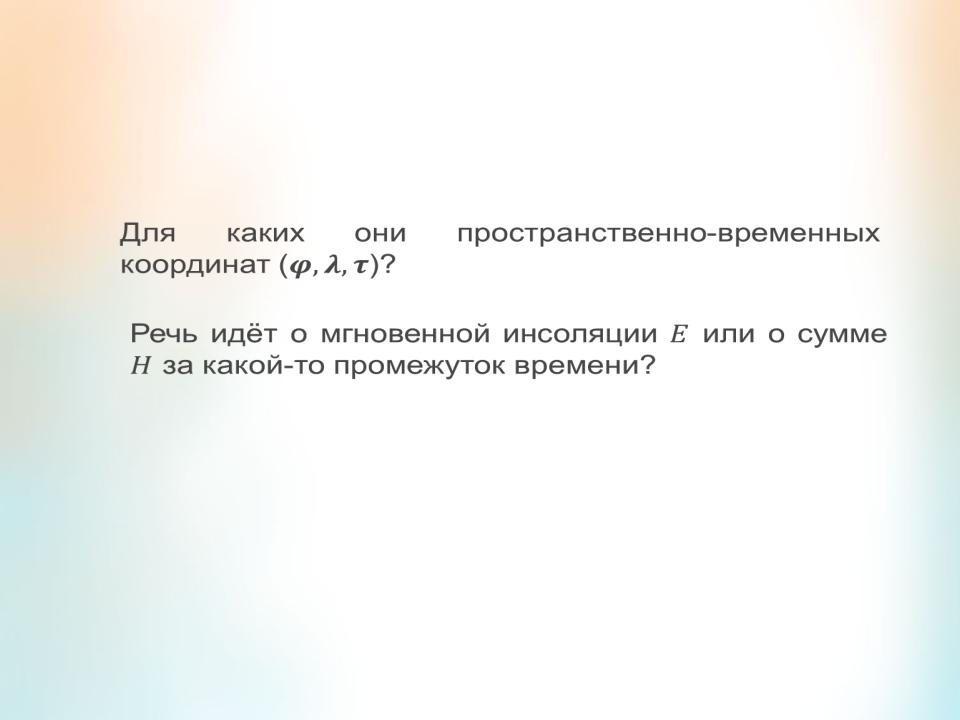

1 Для каких они пространственно-временных координат ()?
2Речь идёт о мгновенной инсоляции или о сумме за какой-то промежуток времени?
3
4
5
Какая составляющая излучения была измерена: прямая (b), рассеянная (d) или суммарная (b+r+d)?
Для какой площадки проводились измерения?
Точно ли это значение относится к поверхности земли, а не к орбите?

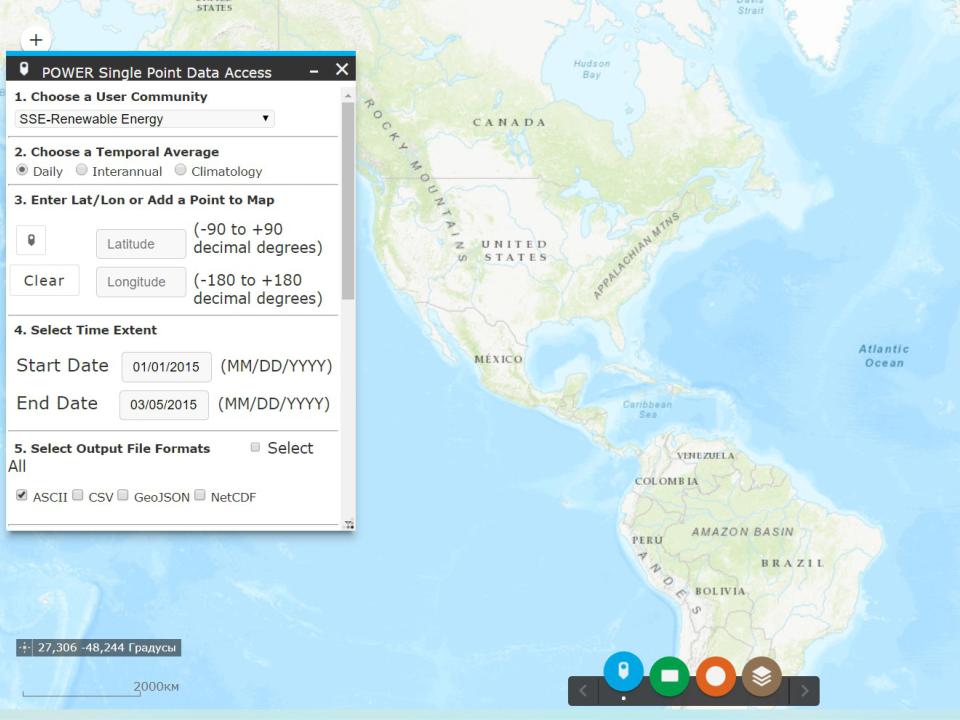

База данных NASA: https://power.larc.nasa.gov/data-access-viewer/
Цель расчётного задания –
определить долю от годовой тепловой нагрузки отопления и горячего водоснабжения, которую можно покрыть за счёт использования солнечного коллектора:
1. Прежде всего определяется среднемесячный суточный приход суммарной солнечной радиации на наклонную площадку .
2. Далее необходимо определить количество энергии, которое было успешно поглощено абсорбером – , учитывающее оптические потери.
Для этого необходимо знать величину , которая дана в исходных данных не самостоятельно, а в виде комплексов – так что считаем отношение

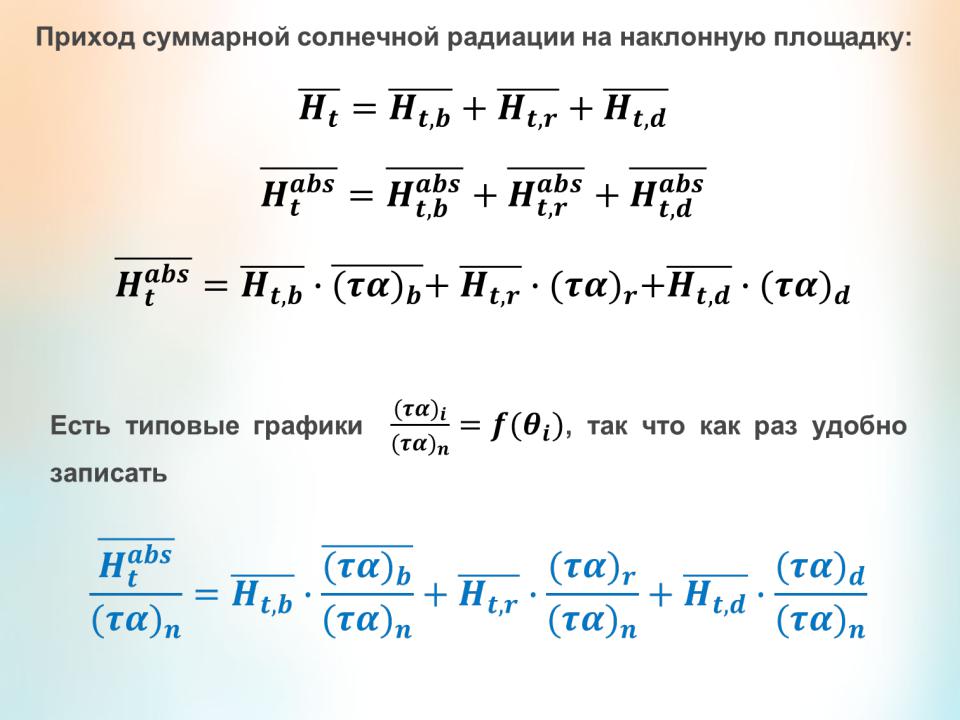

Приход суммарной солнечной радиации на наклонную площадку:
Есть типовые графики , так что как раз удобно записать

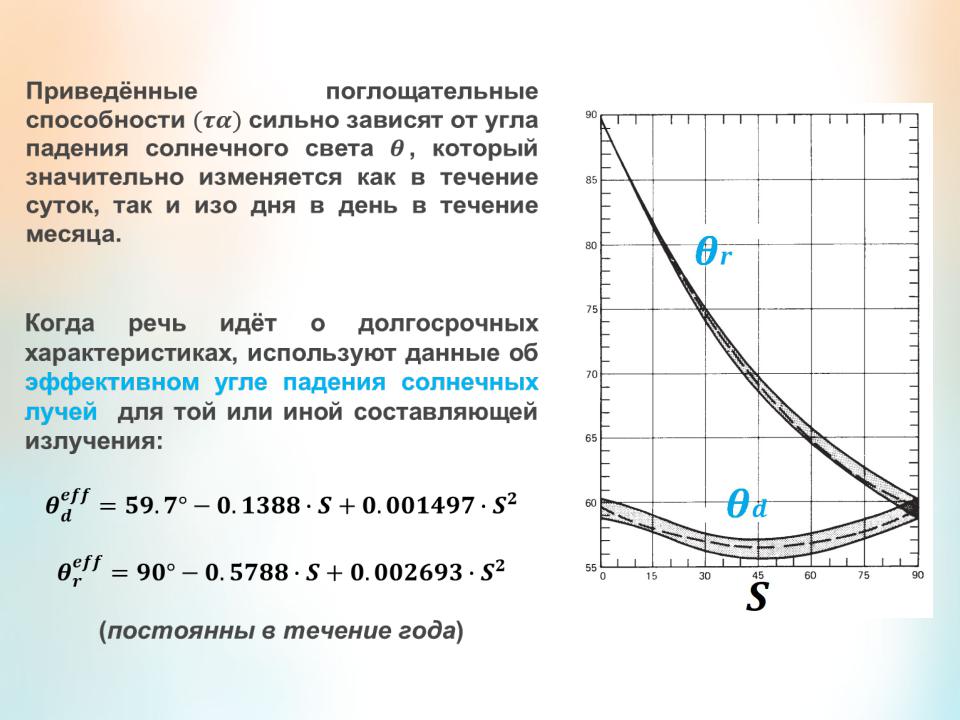

Приведённые поглощательные способности сильно зависят от угла падения солнечного света , который значительно изменяется как в течение суток, так и изо дня в день в течение месяца.
Когда речь идёт о долгосрочных характеристиках, используют данные об эффективном угле падения солнечных лучей для той или иной составляющей излучения:
(постоянны в течение года)
