Резьбовые соединения Дjомашнее задание №5 по курсу Инженерная графика
.docФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
ОБНИНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ АТОМНОЙ ЭНЕРГЕТИКИ
PE3ЬБОВЫЕ СОЕДИНЕНИЯ
Методические указания к домашнему заданию №5
по курсу «Инженерная графика»
(для всех специальностей)
Oбhhhck1998
Ильичев Ю.Д. Резьбовые соединения Методические указания к домашнему заданию № 5 по курсу "Инженерная графика". - Обнинск: ИАТЭ, 1998.-22 с.
Литература
Форматы. ЕСКД, ГОСТ 2.301-68.
Масштабы. ЕСКД, ГОСТ 2.302-68,
Линии. ЕСКД, ГОСТ 2.303-68.
Основная надпись. ЕСКД, ГОСТ 2.104-68.
Нанесение размеров и предельных отклонений ЕСКД, ГОСТ 2.307-68.
Шрифты чертежные. ЕСКД, ГОСТ 2.304-81.
7. Федоренко В.А., Шошин А.И. Справочник по машиностроительному черчению.-Л.: Машиностроение, 1981.
Целевое назначение задания
Закрепление знаний студентов по изучению темы "СОЕДИНЕНИЕ ДЕТАЛЕЙ" и требований, предъявляемых стандартами ЕСКД к выполнению чертежей.
Содержание работы
Изобразить, болтовое соединение, шпильку, гнездо под резьбу, гнездо с резьбой, шпилечное соединение, упрощенное изображение резьбового соединения.

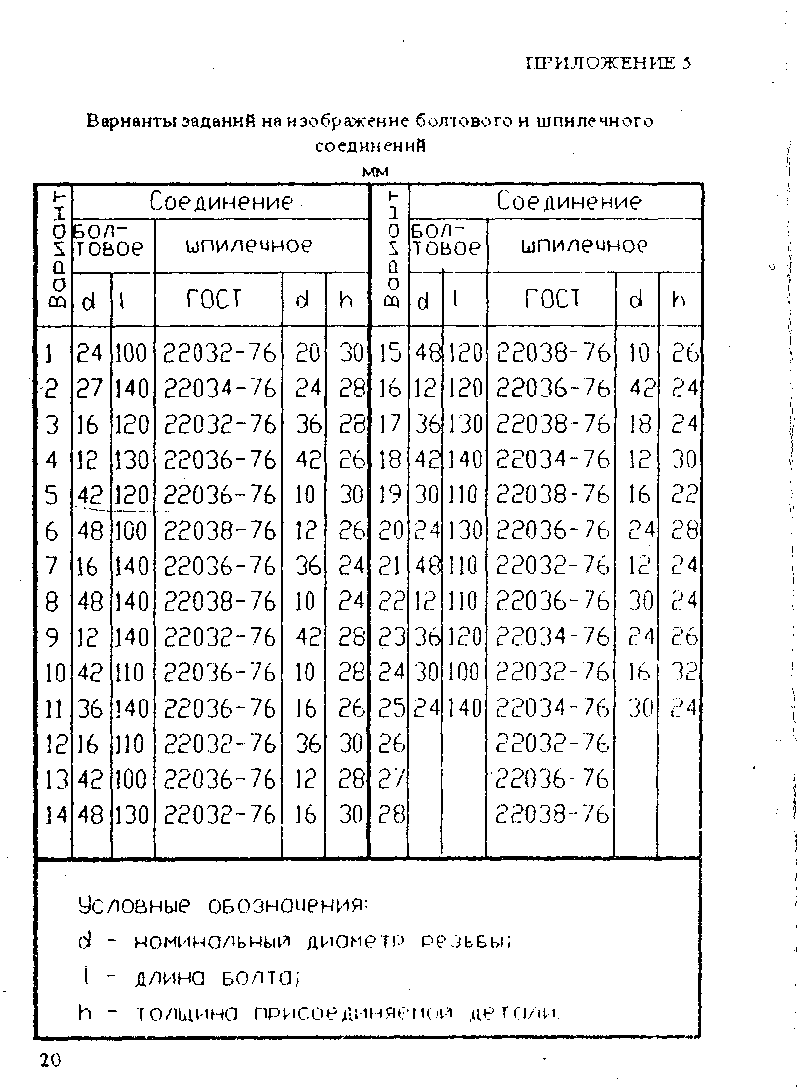

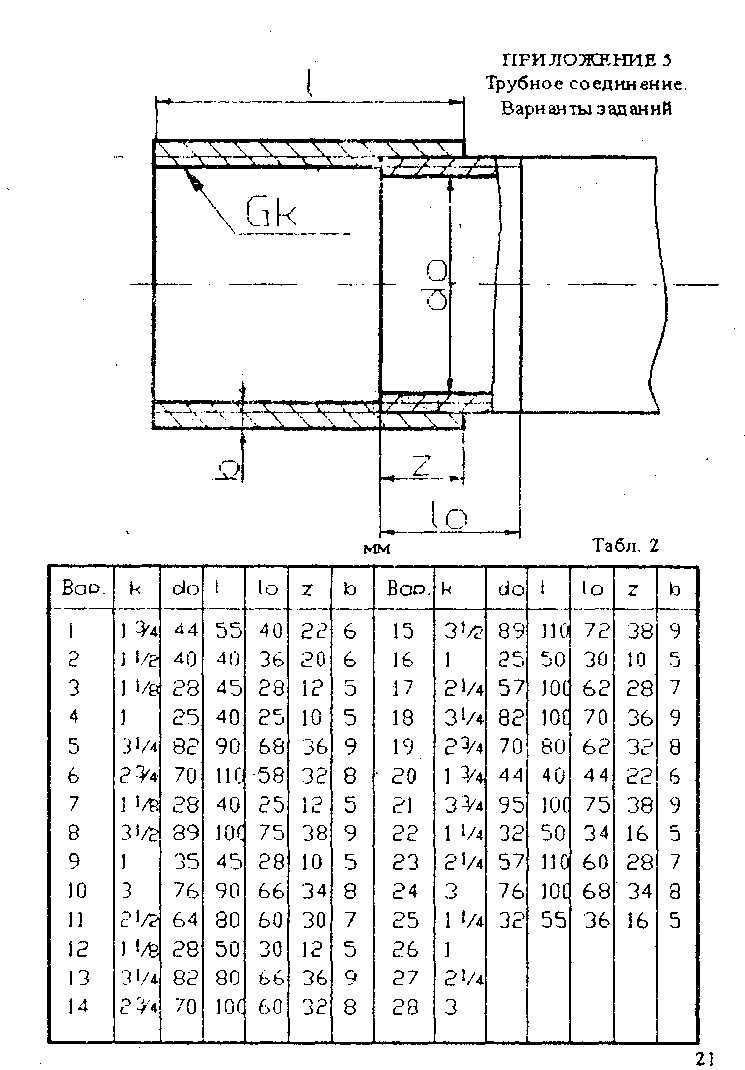

Данные для своего варианта взять в ПРИЛОЖЕНИЯХ.
Пример выполнения задания показан на рис. 1.
Указания по выполнению задания
Задание выполнить карандашом на листе чертежной бумаги формата A3 в соответствии с требованиями ГОСТ 2.30 - 68 [1 ]. Размеры сторон формата A3 - 297x420. Здесь и далее все размеры дани в миллиметрах.
Масштаб изображения выбрать по ГОСТ 2.302-68 [2].
Чертеж выполнить линиями, соответствующими требованиям ГОСТ 2.303-68 [3]. Толщину основной линии взять равной 0,6, остальных линий - 0,3.

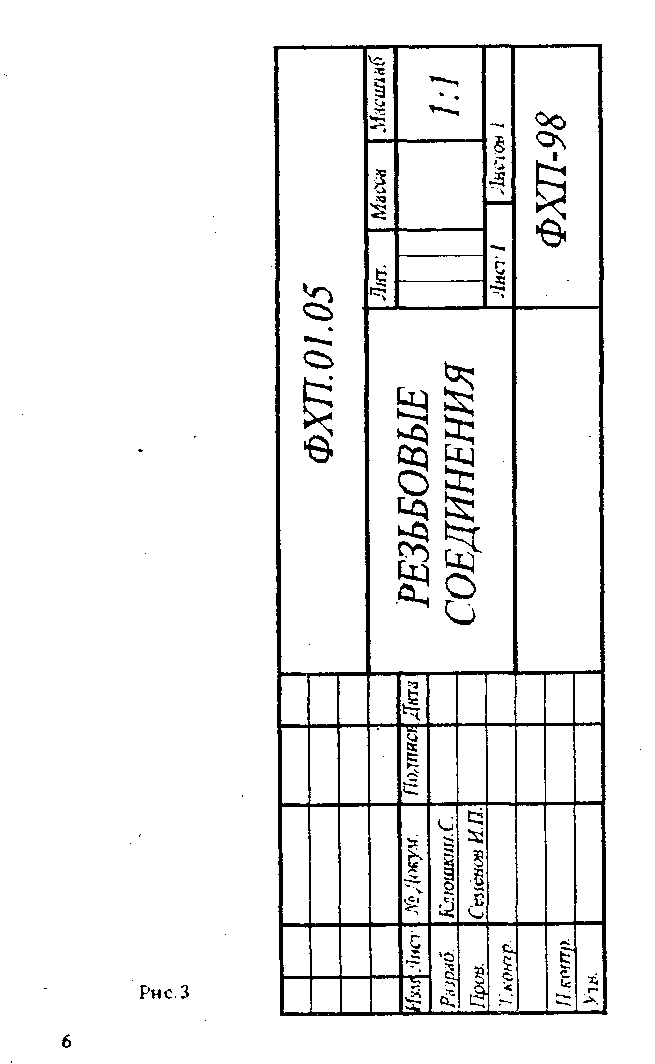

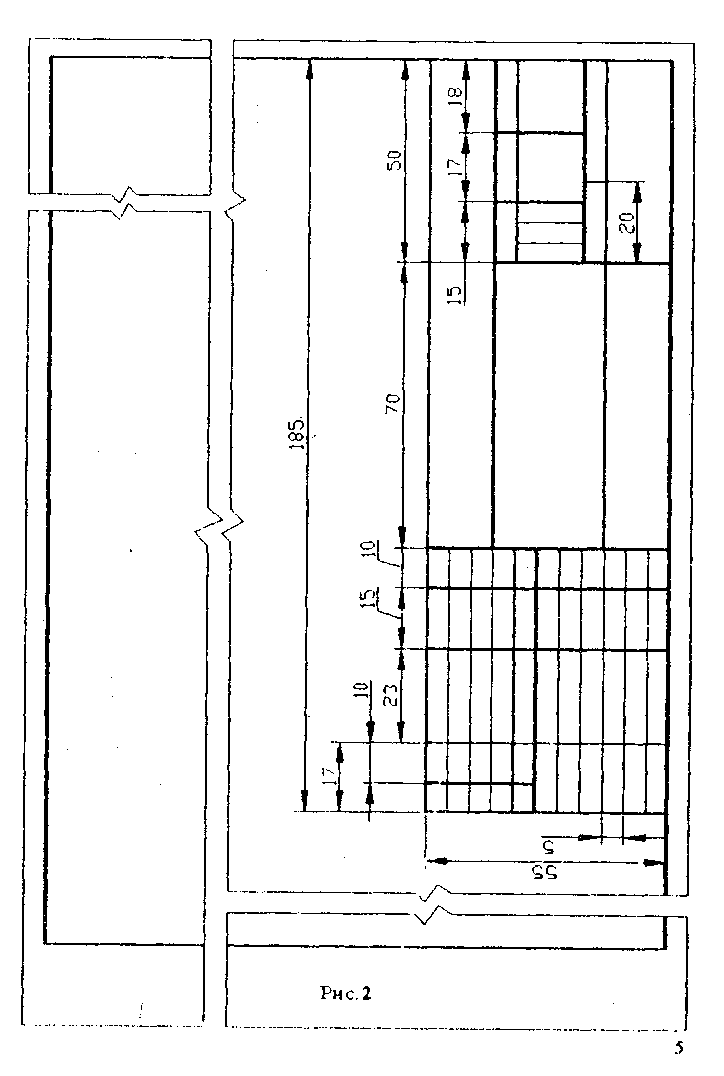

Основную надпись выполнить согласно требованиям ГОСТ 2.104-68 [4]. Размеры основной надписи даны на рис.2, пример заполнения - на рис.З.
Размеры изображений нанести в соответствии с требованиями ГОСТ 2.307-68 [5].
Размерные числа и надписи выполнить шрифтом типа Б, с наклоном или без наклона, по ГОСТ 2.304-81 [б]. Высота размерных чисел h=5.
Задание выполняется в два этапа. Первый - выполнение чертеж» в тонких линиях. Второй этап - обводка чертежа линиями соответствующей толщины после проверки преподавателем. ВСЕ ЛИНИИ ЧЕРТЕЖА ДОЛЖНЫ БЫТЬ ОДИНАКОВО ЧЕРНЫМИ.
Чертеж скомпоновать так, как показано на рис. 1.

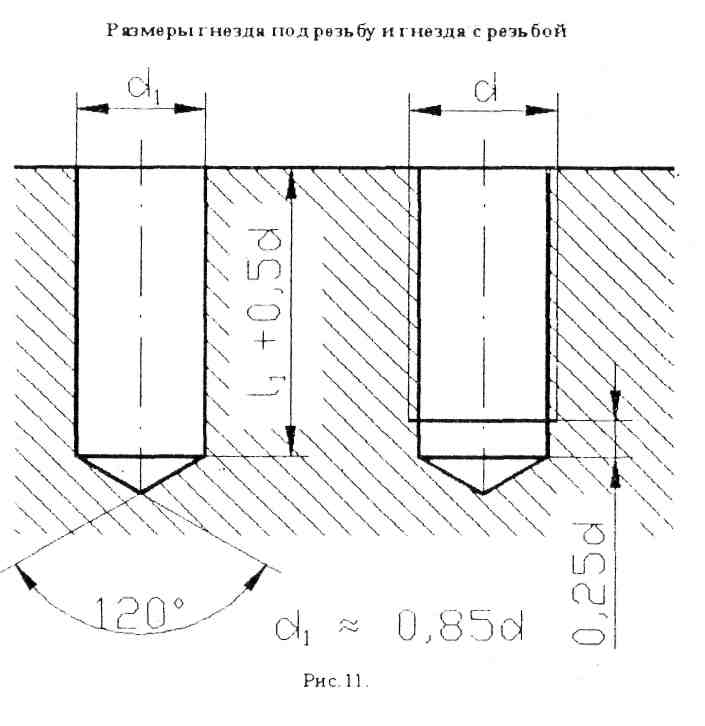

При изображении болтового соединения пользуйтесь рнс.8,9; шпилечного соединения - рис. 1 0,11 , трубного соединения - рис. 5,7.
Чертежи изображений начинайте с нанесения осевых и центровых линий.
Запомните: d наружный, номинальный диаметр резьбы.
22
3
Сбег резьбы изображают сплошной тонкой
линией под углом 45о как показано
на рис.4.
Рис.4
На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис 5).
ОБОЗНАЧЕНИЕ РЕЗЬБ
Обозначения резьб указывают по соответствующим стандартам на размеры и относят их к наружному диаметру для всех резьб, кроме конических и трубной цилиндрической, как показано на рис.6.
Обозначение трубной цилиндрической резьбы наносят, как показано на рнс.7,
Резьба метрическая. В условное обозначение метрической резьбы по ГОСТ 2724-81 должны входить: буква М, номинальный диаметр резьбы, числовое значение шага (только для резьб с мелким шагом), буквы LN для левой резьбы.
Пример условного обозначения резьбы:
М24 - метрическая резьба с номинальным диаметром 24 мм с крупным шагом,
М24 х 2 - то же, с мелким шагом 2 мм;
М24 LN - то же, левой резьбы с крупным шагом.
Правила изображения резьбы устанавливает ГОСТ 2.311- 68.

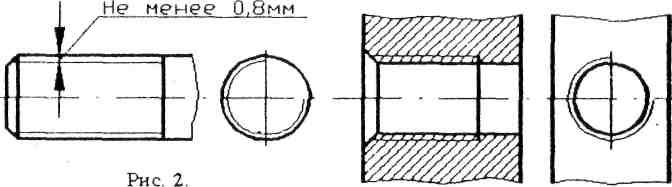

Резьбу стандартного профиля (метрическую, трубную цилиндрическую и др.) изображают условно сплошной тонкой линией, которую наносят на расстоянии не менее 0,8 мм от основной линии и не более вели чины шага резьбы (рис. 2)
На изображениях, полученных проецированием и а плоскость, перпендикулярную к оси отверстия или стержня, резьбу показывают дугой, приблизительно равной 3/4 окружности, разомкнутой в любом месте.
На стержне наружный диаметр резьбы изображают сплошной толстой линией, а наружный - сплошной тонкой линией.
В отверстии внутренний диаметр изображают сплошной толстой линией, а наружный - сплошной тонкой линией.
Линия, изображающая резьбу на стержне, должна пересекать линию фаски.
Фаски на стержне и в отверстии с резьбой а проекции на плоскость, перпендикулярную к оси стержня или отверстия, не изображают, если они не имеют специального конструктивного назначения.
Штриховку в разрезах и сечениях на изделиях с резьбой проводят до сплошной основной линии.
Размер длины резьбы на стержне и глубины в отверстии указывают, как правило, без сбега.
Рис.3
7
Изображение болтового соединения по условным построениям
D=2d; h=0,7d; a=0,25d; a1=0,4d; H=0,8d; s=0,15d; Dш=2,2d; z=0,1d;
r=0,05d; do=l,ld; R=l,5d.
R1- по построению; размеры радиусов r под головкой болтов и винтов устанавливает СТ СЭВ 1014-78.
Рис 8. 10
ПРИЛОЖЕНИЕ 2
ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ В Конструкция и размеры Извлечение из ГОСТ 5915 - 70
Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
1 5...30о
Резьба трубная
цилиндрическая, В условное обозначение трубной цилиндрической резьбы по ГОСТ 63 57-81 должны входить: буква G, обозначение размера резьбы в дюймах,(размер в дюймах обозначает внутренний диаметр трубы, на которой нарезана данная резьба), буквы LN для левой резьбы. Пример условного обозначения резьбы: G11/2трубная ци-линдрическая, нарезанная на трубе с внутр енним диаметром, равным
11/2”=32мм,
Gl1/2 LN - то же, левая резьба
Рис.6.Обозначение резьбы Знаком * отмечены места нанесения обозначения резьбы
Рис.7. Обозначение трубной цилиндрической резьбы
ШПИЛЕЧНОЕ СОЕДИНЕНИЕ
L=h+s+m+k, где

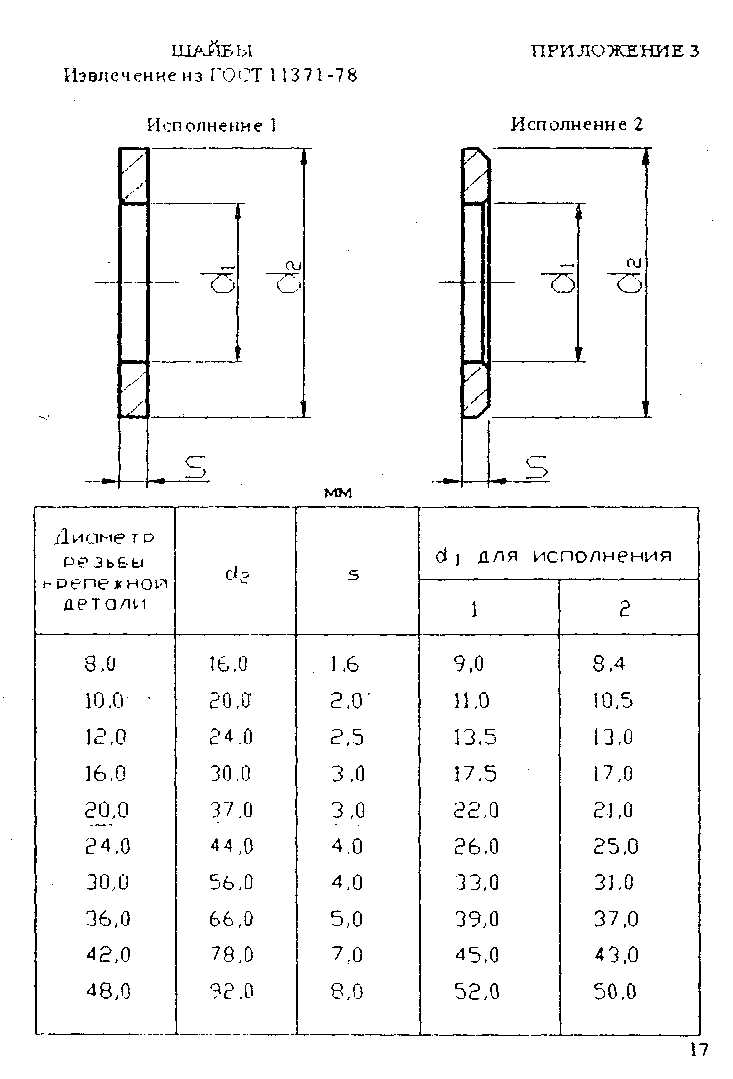

h - толщина присоединяемой детали (задано), s - толщина шайбы (по ГОСТ 1137 1-78, см. ПРИЛОЖЕНИЕ 3), m - высота гайки (по ГОСТ 591 5 -70, см. ПРИЛОЖЕНИЕ 2), к - высота выступающей части стержня
2. Выберите из табл. 2 ПРИ-ЛОЖ. 4 значение длины резьбы гаечного конца 10, равное ближайшему большему L.
Условное обозначение шпильки с диаметром резьбы d = 24мм, длиной 7 0 мм, с крупным шагом резьбы, с ввинчиваемым концом длиной 2d: Шпилька M24v70 ГОСТ 22038-76
12 Рис.10.
Как рассчитать длину резьбы гаечного
конца 10 шпильки при номинальном
диаметре резьбы d: 1.
Определите минимально необходимый
размер гаечного конца

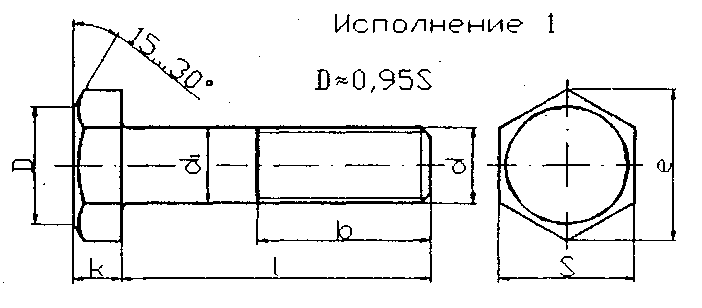

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ А
Конструкция и размеры Извлечение из ГОСТ 7805-70
Конструкция и размеры болтов должны соответствовать показанным на чертеже и в табл. 1 и 2.
Радиус под головкой - по ГОСТ 24670 - 81.

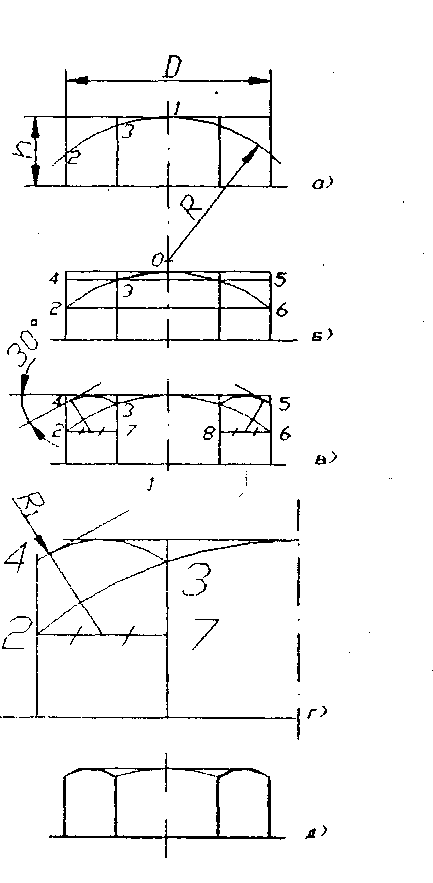

Порядок построения
шестигранной головки болта
(гайки)
б) Из точек 2 и 3 проведите гори- зонтальные отрезки 4 - 5 и 2 - 6
в) Из точек 4 и 5 проведите лучи под углом ЗО0 к горизонтали.
Из середин отрезков 2 - 7 и 6 - 8 опустите перпендикуляры на проведенные лучи.
г) Из середины отрезка 2-7 прове- дите дугу из основания перпенди- куляра до пересечения с дугим ра- диусом R в районе точки 3. Выполни те симметричные построения с пра- вой стороной головки болта.
д) Уберите линии вспомогательных построений и обведите чертеж линиями соответствующей толщины - линии видимого контура -сплошные S=0,5 мм, осевая -штрихпунктирная толщиной S/2.
Рис. 9.
11
