Лабораторная работа №3. Исследование цепей переменного тока с последовательным соединением активного и емкостного, активного и индуктивного сопротивлений.

Цель работы:

Исследование влияния активного сопротивления, индуктивности и емкости на режим работы неразветвленной цепи переменного тока.

Порядок выполнения работы:

1. Запустить программу « Electronics Workbench Professional Edition» .

2. Собрать первую схему для проведения анализа. Она будет иметь вид:

СХЕМА 1

3.Чтобы схема начала функционировать, необходимо нажать кнопку в правом верхнем углу .

4. Снять показания всех приборов и занести их в табл. 1.

5. Развернуть экран осциллографа и произвести замер разности фаз между сигналами, снимаемыми с резистора и конденсатора в мс. Произвести пересчет разности фаз в угловую величину – градусы по формуле: φ=360∙(Т2-Т1)/А, где А- величина периода колебаний в мс (Для f=50 Гц - А=20мс). Полученный результат занести в табл. 1.

6. Выключить функционирование схемы и удалить её.

7. По показаниям приборов построить векторную диаграмму, произвести с помощью транспортира замер угла φ и сравнить его с величиной, замеренной с помощью осциллографа.

Таблица 1.

Параметр	U	UR	UC	Т2-Т1, мс	φ (по осциллографу)	φ (по диаграмме)
Величина	120В	51,60В	108,1В	-3,5000	-63º	-63º

8. Собрать вторую схему для проведения анализа. Она будет иметь вид:

СХЕМА 2

9.Чтобы схема начала функционировать, необходимо нажать кнопку в правом верхнем углу .

10. Снять показания всех приборов и занести их в табл. 2.

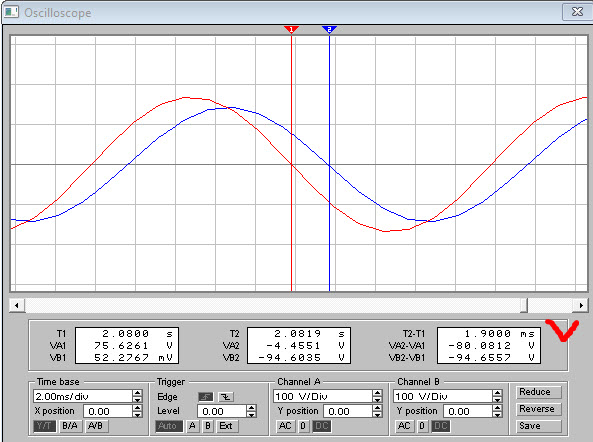

11. Развернуть экран осциллографа и произвести замер разности фаз между сигналами, снимаемыми с резистора и катушки индуктивности в мс. Произвести пересчет разности фаз в угловую величину – градусы по формуле: φ=360· (Т2-Т1)\А , где А- величина периода колебаний в мс (Для f=50 Гц - А=20мс). Полученный результат занести в табл. 2.

12. Выключить функционирование схемы и удалить её.

13. По показаниям приборов построить векторную диаграмму, произвести с помощью транспортира замер угла φ и сравнить его с величиной, замеренной с помощью осциллографа.

Таблица 2.

Параметр	U	UR	UL	Т2-Т1, мс	φ (по осциллографу)	φ (по диаграмме)
Величина	120В	101,2В	64,44В	1,9000	34,2º	34º

Векторные диаграммы:

СХЕМА 1 φ=360· (Т2-Т1)\А= -63º Где А=20 мс МU: 1см = 20В I UR φ UC U φ=__-63º_____U=__120B_______

СХЕМА 2 φ=360· (Т2-Т1)\А= 34,2º Где А=20 мс МU: 1см = 20В U UL I UR φ=__34º______ U=__120B______

Анализ результатов и выводы

ВЛИЯНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ ,ИНДУКТИВНОСТИ И ЕМКОСТИ НА РЕЖИМ РАБОТЫ НЕРАЗВЕТВЛЕННОЙ ЦЕПИ ПЕРЕМЕННОГО ТОКА ПОДТВЕРДИЛОСЬ, ТЕОРИЯ ВЕРНА.

ВОПРОСЫ К ЛАБОРАТОРНОЙ РАБОТЕ №3.

1. По какому закону изменяется ток, который в электротехнике мы называем переменным?

ОТВЕТ: по Синусоидальному

2. Назовите виды сопротивлений в электрических цепях переменного тока.

ОТВЕТ: Активное и реактивное

3. Как направлены вектора падения напряжений на емкостном и индуктивном сопротивлениях относительно вектора тока?

ОТВЕТ: для U_R: вертикально вниз под 90º

Для U_L: вертикально вверх под 90º

4. Какой параметр электрической цепи является общим для неразветвленной цепи переменного тока при построении векторной диаграммы?

ОТВЕТ: Сила тока (I)

5. Запишите формулу для определения полного сопротивления неразветвленной цепи переменного тока. ОТВЕТ:
