Лабораторная работа №4 Исследование цепи переменного тока с параллельным соединением катушки индуктивности и конденсатора. Увеличение коэффициента мощности.

Цель работы:

Исследование влияния активного сопротивления, индуктивности и ёмкости на режим работы разветвленной цепи переменного тока. Исследование влияния ёмкости на повышение коэффициента мощности.

Порядок выполнения работы:

1. Запустить программу « Electronics Workbench Professional Edition» .

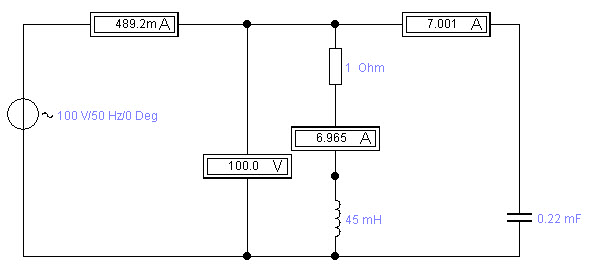

2. Собрать схему для проведения анализа. Она будет иметь вид (Показания приборов соответствуют режиму резонанса):

3. Задать параметры элементов цепи в соответствии со своим вариантом.

4. Задать напряжение источника 100 В. Все приборы выставить на работу в цепях переменного тока.

5. Рассчитать значение резонансной емкости конденсатора по формуле Cрез.= мФ. (L=45 мГн)

Cрез.= ___0,22_____ мФ

6.Чтобы схема начала функционировать, необходимо нажать кнопку в правом верхнем углу .

7. Изменяя значение емкости конденсатора в соответствии со своим вариантом, снять показания всех приборов и полученные данные занести в табл. 1.

Таблица 1.

С, мФ

U, В

I, А

IL, А

IC, А

P, Вт

S, ВА

Cos φ

0

100

6,97

6,97

0,00

48,6

697

0,07

0,05

100

5,38

6,97

1,59

48,6

538

0,09

0,15

100

2,23

6,97

4,77

48,6

223

0,217

0,22

100

0,49

6,97

7,00

48,6

49

0,99

0,40

100

5,80

6,97

12,73

48,6

580

0,083

  1. Произвести расчет полной S, активной P мощностей и Cos φ для каждого значения емкости конденсатора. Результаты занести в табл. 1.

Формулы для расчета:

где R=1Ом;

;

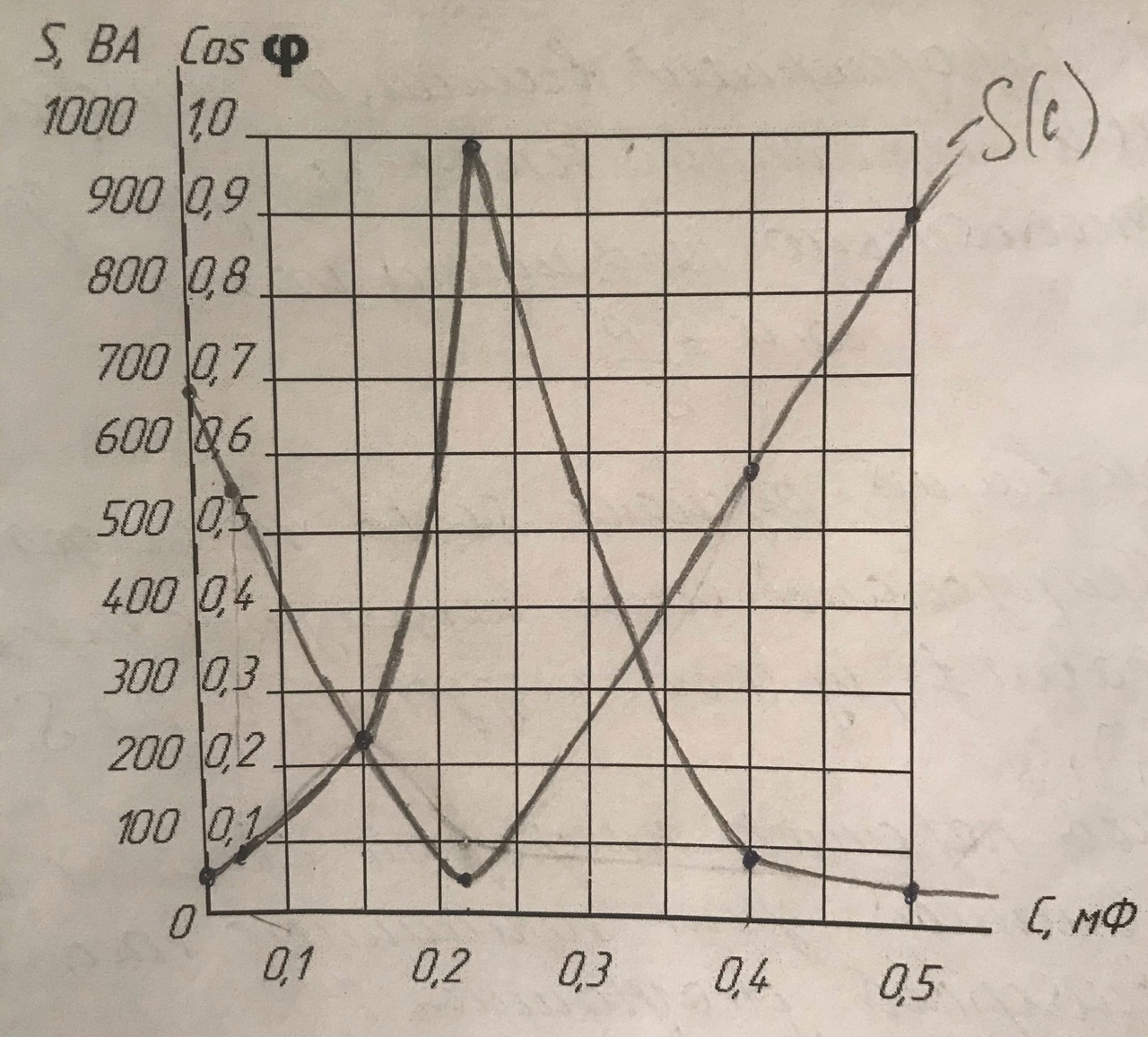

  1. Построить на одной координатной плоскости графики зависимостей полной мощности S, потребляемой электрической цепью, и Cos φ от емкости конденсатора C. Отметить резонансную частоту.

Графики:

ГРАФИК БЕЗ НАЗВАНИЯ ИМЕЕТ ФУНКЦИЮ: cos φ (c)

Анализ результатов и выводы:

ВЛИЯНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ , ИНДУКТИВНОСТИ И ЕМКОСТИ НА РЕЖИМ РАБОТЫ РАЗВЕТВЛЕННОЙ ЦЕПИ ПЕРЕМЕННОГО ТОКА , А ТАКЖЕ ВЛИЯНИЕ ЕМКОСТИ НА ПОВЫШЕНИЕ КОЭФФИЦИЕНТА МОЩНОСТИ ПОДТВЕРДИЛИСЬ , ТЕОРИЯ ВЕРНА.

ВОПРОСЫ К ЛАБОРАТОРНОЙ РАБОТЕ №4.

  1. Что называется коэффициентом мощности?

ОТВЕТ: Это безразмерная величина , показывающая насколько переменный ток в нагрузке сдвигается по фазе относительно напряжений на ней

  1. Как влияет резонанс токов на коэффициент мощности?

ОТВЕТ: При резонансе токов коэффициент мощностей равен 1, из этого следует ,что P=S

  1. Какой параметр электрической цепи является общим для разветвленной цепи переменного тока при построении векторной диаграммы?

ОТВЕТ: Напряжение (U)

  1. Запишите формулу для определения активной, реактивной и полной мощностей в цепях переменного тока.

ОТВЕТ: Активная: P=UI cosφ Реактивная:Q=UI sinφ

Полная:

  1. Укажите единицы измерения активной, реактивной и полной мощностей в цепях переменного тока

ОТВЕТ: [P]=1 BT [Q]=1 BAP [S]=1 BA
