Лабораторная работа №1

Рулевые механизмы и приводы.

Цель работы: изучение устройства рулевых механизмов и приводов.

1. Виды рулевых механизмов, устройство их назначение.

Рулевым механизмом называют замедляющую передачу, преобразующую вращение вала рулевого колеса во вращение вала сошки. Этот механизм увеличивает прикладываемое к рулевому колесу усилие водителя и облегчает его работу. В результате работы рулевого механизма продольная тяга перемещается сошкой вперед или назад, вызывая этим поворот одного колеса влево или вправо, а рулевая трапеция передает поворачивающий момент на другое колесо.

Рулевой механизм представляет собой или червячную, или винтовую, или кривошипную, или зубчатую передачи, или комбинацию таких передач. Большее распространение получил рулевой механизм в виде червячной передачи с червяком глобоидальной формы. К этому типу относят рулевые механизмы легковых и многих грузовых автомобилей семейства ГАЗ.

Р ис. 1

2. Виды рулевых приводов, устройство и назначение.

Р улевым приводом называют систему тяг и рычагов, осуществляющую в сово­купности с рулевым механизмом поворот автомобиля.

Рис. 2

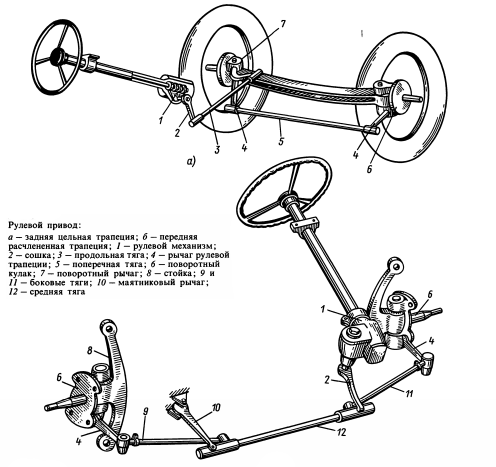

Рулевой привод (рис. 2) включает сошку 2, продольную тягу 3, поворотный рычаг 7, левый и правый поворотные кулаки 6 и детали рулевой трапеции. Рулевая трапеция может быть задней или передней, т. е. с поперечной рулевой тягой, расположенной сзади переднего моста или перед ним. Различают цельную (единую, рис. 2, а) трапецию, применяемую при зависимой подвеске колес, и расчлененную (рис. 2,6), используемую при независимой подвеске. Сошка может качаться по дуге окружности, расположенной в плоскости, параллельной продольной оси автомобиля, или в плоскости, параллельной переднему мосту. В последнем случае продольная тяга отсутствует, а сила от сошки передается через поперечные рулевые тяги поворотным кулакам. Типичным во всех случаях является крепление сошки на валу при помощи конуса, треугольных шлицев и гайки.

При движении автомобиля по неровной дороге на детали рулевого привода (сошку, продольную и поперечную рулевые тяги, рулевые рычаги) действуют большие нагрузки. В связи с этим в рулевой привод вводят пружины для смягчения толчков и устройства для автоматического устранения зазоров, возникающих при изнашивании деталей. Поперечная рулевая тяга представляет собой трубку с левой резьбой на одном конце и правой на другом для навинчивания наконечников крепления шаровых шарниров. Вследствие этого можно изменять расстояние между шарнирами при регулировании схождения управляемых колес.

3. Усилители рулевого управления, назначения, виды.

Если на управляемые колеса приходится большая нагрузка (грузовые автомобили большой и средней грузоподъемности и автобусы), то управление затрудняется необходимостью приложения к рулевому колесу значительного усилия, достигающего 400 Н. В тех случаях, когда работа водителя не может быть облегчена увеличением передаточного числа рулевого механизма, конструкция привода предусматривает применение усилителей. Они повышают безопасность движения, так как позволяют сохранять управляемость автомобилем даже в случае разрыва шины на одном из передних колес, уменьшают усилия, затрачиваемые водителем при повороте управляемых колес, и смягчают толчки, передающиеся на рулевое управление при движении автомобиля по неровной дороге.

У силители могут быть двух типов — гидравлические и пневматические. По месту расположения гидроусилитель может быть встроенным или отдельным. Автомобили ЗИЛ-130 и КамАЗ-5320 имеют встроенные гидроусилители, а автомобиль MA3-5335 — отдельный.

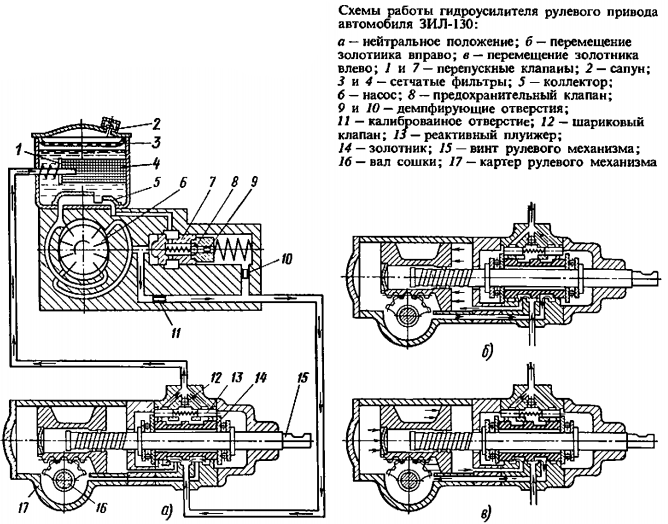

Рис.3
