Объектно-ориентированное конструирование

Объектно-ориентированное конструирование (Feature-Based Modeling) основано на том, что конструктивные элементы геометрии "фючерсы" (features) представляют собой объекты с предопределенным поведением и структурой данных. Это один из подходов ассоциативного конструирования, с помощью которого определяется поведение геометрической формы при дальнейших изменениях.

Этот подход реализован на основе определенного набора правил и атрибутов, задаваемых при выполнении базовой операции, в дополнение к уже заданным связям и ассоциативной геометрии. Базовые операции являются высокоэффективным инструментом для создания геометрической модели конструкции, инженерного анализа или изготовления. Объектно-ориентированное моделирование предоставляет в распоряжение пользователя макрофункции, ранее определенные как последовательность действий, использующих булевы операции. Например, сквозное отверстие (рисунок 6.7) - может быть представлено как булева операция вычитания и цилиндр достаточной длины, большей, чем текущая толщина детали.

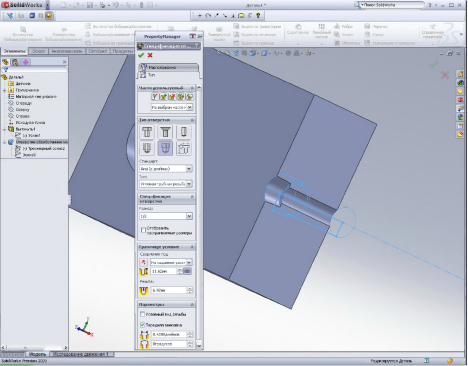

Рисунок 6.7 - Конструирование отверстия как специального объекта построения

Но если модель станет толще, то цилиндр уже не будет обладать достаточной длиной и отверстие превратится в «глухое». Однако под сквозным отверстием понимается дополнительное правило, которое определяет сквозной проход в указанном месте через тело модели, независимо от того, изменилась форма модели или нет. Базовые операции также могут иметь и дополнительные атрибуты, которые используются в других приложениях, таких как анализ и изготовление.

Обязательные требования к базовым операциям при объектно-ориентированном моделировании:

1) используемая базовая операция должна быть полностью определена. После выполнения базовой операции ее топология должна сохраняться и распознаваться как базовая операция (отверстие, паз и т. д.), а также предоставлять возможность изменения определяющих ее геометрических параметров (диаметр, глубина, и т. д.);

2) определение базовой операции должно включать в себя правила, определяющие поведение геометрической формы, а также средства контроля за соблюдением этих правил после выполнения базовой операции. Например, сквозное отверстие должно оставаться таковым, в то время как форма модели подвергается изменению;

3) для повышения эффективности процесса параллельной разработки приложения для инженерного анализа и изготовления должны иметь доступ к описанию объекта, не требуя при этом от пользователя информации об объекте, использованной ранее при выполнении базовой операции.

Уже существующие типы конструктивных элементов могут быть использованы для создания новых типов путем наследования всех свойств исходных объектов и добавления новых атрибутов и поведения. Обязательным компонентом объектно-ориентированного конструирования являются механизмы создания конструктивного элемента и его обновления путем изменения данных каждого элемента. Запуск механизма обновления при изменении данных автоматически инициирует операцию его создания, а так как эти механизмы наследуются всеми конструктивными элементами от базового типа, обеспечивается совместимость структур данных для всего набора элементов. Конструктивные элементы включены в общий цикл обновления, таким образом, любое изменение данных приводит к автоматическому обновлению модели в соответствии с правилами построения и данными для каждого элемента.
