химические свойства материала, а при выборе конструкции – свойства грунта.

При строительстве дорожек и площадок применяют естественные и искусственные материалы.

После определения типов покрытий для всех дорожек и площадок необходимо определить площадь каждого вида покрытия. Данные заносят в

таблицу 3.

Для запроектированных типов покрытий обосновывают выбор конструкции и представляют их в виде схем на плане покрытий дорожнотропиночной сети участка.

При устройстве лестниц приводят их основные характеристики: материал изготовления, крутизна лестницы, ее ширина, высота и ширина ступени,

особенности устройства и конструкции.

Для каждого типа покрытий определяют потребность в строительных материалах, объем земляных работ по устройству дорожного основания под каждое покрытие и в целом по участку. При устройстве лестниц – объемы работ и материалов по строительству лестницы.

Объем земляных работ определяют по формуле

V = S × h,

где V - объем, м3; S - площадь покрытия, м3; h – глубина корыта, м.

Затем определяют объем избытка грунта путем вычитания из общего объема грунта объема плодородного слоя под всеми строящимися элементами.

На плане покрытий и благоустройства нанести в условных обозначениях запроектированные типы конструкций, привести конструктивные разрезы по

11

каждому из них. В лабораторной тетради определить объемы работ и материалов, необходимых для строительства.

Задание: рассчитать оббьем материалов для строительства дорожно-

тропиночной сети

Практическая работа № 6

Подбор материалов для устройства садово – парковых сооружений.

Строительство подпорных стенок.

Цель: научиться определять необходимость использования подпорных

стенок.

Задача: разработать для участка со сложным рельефом разбивку на террасы при помощи создания подпорных стенок.

Ход работы: Подпорная стенка – сооружение, удерживающее грунт откоса насыпей и выемок от обрушений. Подпорные стенки используются для организации пространства на пересеченной местности, а также для повышения эстетических качеств объектов ландшафтной архитектуры. Они могут использоваться для разграничения зон местностей.

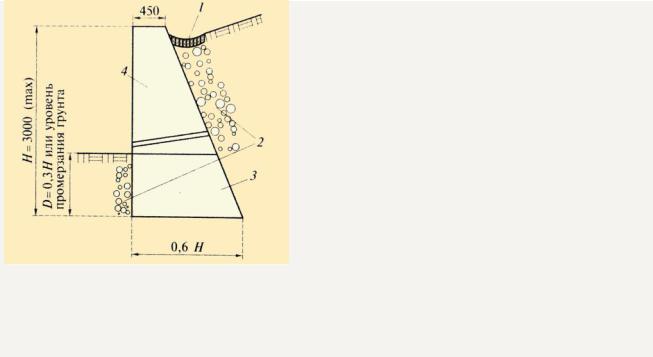

Рис. 3. Принципиальная схема и основные элементы конструкции

подпорной стенки:

12

Тело. Надземная (видимая) часть несущей конструкции стенки,

воспринимающая давление удерживаемого грунта;

Дренаж и водоотвод. Технические элементы стенки, необходимые в обязательном порядке для обеспечения прочности и долговечности подпорной стенки.

Фундамент, дренаж и водоотвод выполняют технические функции. А тело, кроме технических функций, решает и эстетические задачи в оформлении коттеджного участка. Перед строительством подпорной стенки застройщик должен определиться с ее формой и материалом, из которого она будет возводиться, и желательными геометрическими размерами – высотой, шириной, длиной, а также количеством стенок (в зависимости от рельефа участка).

По материалу изготовления:

Выкладываются из традиционных строительных материалов: железобетона, бетона, бутобетона, природного камня, полнотелого кирпича дерева твердых пород, металлических конструкций.

14

Подпорная стенка из железобетона Подпорная стенка из камня (сухой кладки)

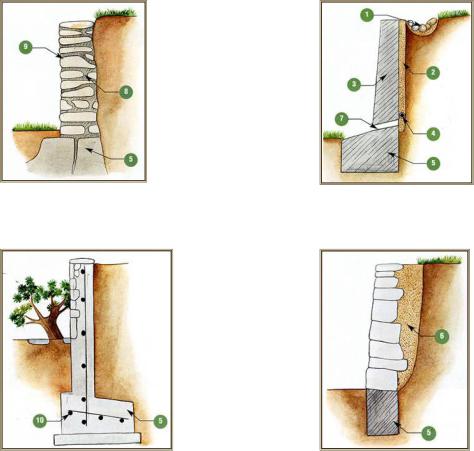

Рис.4. Примеры подпорных стенок:

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1.Открытый лоток; 2.Дренирующий слой из песка;3.Тело подпорной стенки; 4.Дренажная труба; 5.Фундамент; 6.Щебень песчано-гравийная смесь;7. Дренажное отверстие; 8. Каменные плиты; 9.Смесь для скрепления плит; 10. Арматура.

Задание:

1.Выбрать материал для подпорной стенки.

2.Определить составляющие компоненты подпорной стенки.

3.Рассчитать количество материала, необходимое для устройства подпорной стенки в зависимости от ее величины.

4.Рассчитать длину ограждения по наименованию

Практическая работа № 7

Схема освещения объекта ландшафтной архитектуры.

Цель: получение навыков размещения осветительных элементов на территории объектов садово-паркового строительства.

Ход работы:

Освещение территорий зеленых насаждений имеет свою специфику. Принципы искусственного освещения этих территорий существенно отличаются от системы освещения других территорий. Световой климат на этих территориях должен обеспечивать свободную ориентацию у гуляющих и хорошее восприятие архитектурно-декоративных качеств окружающей среды, включая их цветовые особенности.

Правильное освещение должно обеспечивать нормальную видимость по путям следования и на площадках различного назначения, а также способствовать максимальному восприятию архитектурно-декоративных качеств окружающих предметов.

15

Рис.5. Схема уличного освещения

Задание:

1.Разработать схему освещения объекта садово-паркового строительства

2.Разместить осветительные элементы согласно нормативам.

3.Рассчитать количество осветительных элементов.

16

Практическая работа № 8

Подбор материалов для устройства водоема на объекте ландшафтной архитектуры.

Цель: формирование навыков подбор материалов для устройства водоема на объекте ландшафтной архитектуры

Ход работы:

Водные устройства подразделяются на естественные и искусственные водоемы. К естественным водоемам садово-паркового объекта относятся реки, озера, пруды, протоки. Основными видами благоустройства естественных водоёмов являются, прежде всего, укрепление откосов и очистка дна. Существует несколько способов укрепления откосов, при выборе которых особое внимание должно быть обращено на эстетическое восприятие технической конструкции. Наиболее сложным в исполнении является укрепление откосов берегов озер, проточных прудов и набережных водотоков. При устройстве откосов необходимо обеспечить их устойчивость. Такая устойчивость обеспечивается устройством низкой стенки.

Стенка называется банкетной стенкой. Её необходимо довести до среднего уреза воды, со сплошным, шпунтовым деревянным или железобетонным рядом свай, исключающим вымывание грунта из подошвы откоса при образовании волн. Низкое крепление стенки не позволяет нарушать биологическую взаимосвязь между водной прибрежной растительностью и нормальной жизнью водоплавающих птиц, заселяющих внутренние городские водоемы. Поверхность откоса выше банкетной стенки также

необходимо укреплять различными материалами, чтобы предотвратить воздействие атмосферных осадков, температурных колебаний, периодических подъемов воды, волн от ветра. При укреплении откосов предусматривают засев поверхности откоса травами или укладку дёрна по поверхности откоса. Укреплению "травяной одеждой" подлежат:

-откосы озер, прудов и речек садово-парковых объектов;

-откосы набережных водотоков, находящихся под охраной государства в

качестве памятников ландшафтной архитектуры.

17

В границах воздействия подъёмов воды или волн от судов укрепления

откосов должны выполняться по одному из 3 вариантов:

1)каменной кладкой по поверхности откоса;

2)установкой бетонной опалубки с ячейками размером 20 *20 см для растительного грунта и посева семян;

3)сплошной одерновкой поверхности откоса. Откосы магистральных каналов, речек и ручейков в лесопарковой зоне укрепляются более простыми способами:

-посадкой прутьев или побегов из ивовых пород;

-одиночной посадкой саженцев или укоренённых черенков древесных растений.

При первом способе весной прутья длиной 1,5...2 м укладывают горизонтально в заранее подготовленные канавки, расположенные параллельными рядами, и засыпают растительным грунтом. Расстояние между рядами 1.. .2 м. Прутья укрепляют кольями длиной 0,8... 1 м с забивкой их на

4/5 длины в грунт откоса. В течение месяца проводят регулярные поливы -

сначала ежедневно, а затем через 2-3 дня. В первый год, осенью, выросшие растения подрезают «на пень». При втором способе черенки и побеги ивы или тополя сажают в подготовленную почву в шахматном порядке. Техника посадки и технология последующего ухода за ними - обычные. Расстояние в рядах и между рядами - 0,8 м.

18

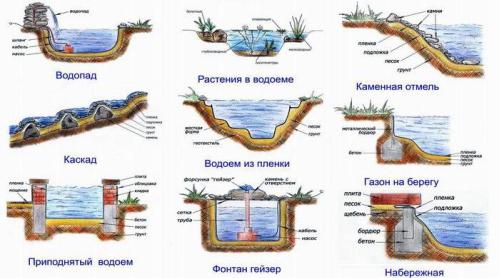

Рис. 6. Типы водоемов

Задание:

Подобрать тип водоема и материал для устройства водоема на объекте ландшафтной архитектуры в зависимости от его назначения.

19

Практическая работа № 9

Агротехническая подготовка территории объекта строительства.

Цель: формирование навыков разработки мероприятий по агротехнической подготовке территории объекта строительства в зависимости от климатических особенностей месторасположения и почвенных условий.

Ход работы:

Агротехническая подготовка территорий объектов озеленения заключается в разработке и осуществлении мероприятий по сохранению существующих ценных насаждений (деревьев, кустарников, травянистой растительности), проведению ухода за ними, подготовке почвы для озеленительных работ. Мероприятия по агротехнической подготовке территории или отдельных участков объекта озеленения входят в общий комплекс подготовительных работ и должны проводиться в строгой увязке с работами по инженерной подготовке.

Мероприятия по сохранению существующих насаждений и растительного покрова На территориях, отводимых под городские объекты озеленения, часто

имеется различная растительность — древесные массивы, разрозненные куртины или группы, беспорядочно расположенные одиночные экземпляры деревьев, заросли хаотично растущих кустарников. В большинстве случаев травянистый покров представлен разнотравьем с большим количеством сорняков.

На стадии изысканий при проектировании объекта озеленения с помощью инвентаризации насаждений и подеревным учетом решается вопрос о декоративной ценности отдельных растений, их будущем участии в композициях. Проектировщики должны учитывать существующие экземпляры древесных и кустарниковых пород и включать их в общее объемно-

пространственное решение.
