Работа с выводом результатов

Параметры экспорта диаграмм в формате EPS

Размер изображения. Можно указать размер как процент от исходного размера изображения(до200%) илизадатьширинуизображениявпикселях(высотаопределяетсяпо ширине и соотношению сторон). Полученное изображение всегда будет пропорционально исходному.

Включить предпросмотр изображения TIFFСохраняет изображение просмотра EPS в

формате TIFF для отображения в приложениях, не поддерживающих вывод EPS на экран. Шрифты.Управляет представлением шрифтов TrueType в изображениях EPS.

Использовать ссылки на шрифтыЕсли шрифты, используемые в диаграмме, доступны в устройстве вывода, они используются. В противном случае устройство вывода использует альтернативные шрифты.

Заменять шрифты на кривые Включить шрифты в кривые PostScript. Сам текст не может редактироваться как текст в приложениях, в которых редактируется графика EPS. Этот параметр полезен, если шрифты, используемые в диаграмме, недоступны в устройстве вывода.

Печать документов Viewer

Существует два варианта печати содержимого окна Viewer:

Все видимые результаты. Печатаются только те элементы, которые видны в данный момент в панели схемы. Скрытые объекты (объекты со значком в виде закрытой книги в панели схемы или объекты, скрытые путем свертывания элементов схемы) не печатаются.

Выделенный фрагмент. Печатаются только объекты, выделенные в данный момент в панели схемы и/или в панели результатов.

Печать вывода и диаграмм

E Активизируйте окно Viewer (щелкните в любом месте окна).

E Выберите в меню:

Файл > Печать...

E Установите необходимые параметры.

E Щелкните по ОК, чтобы запустить печать.

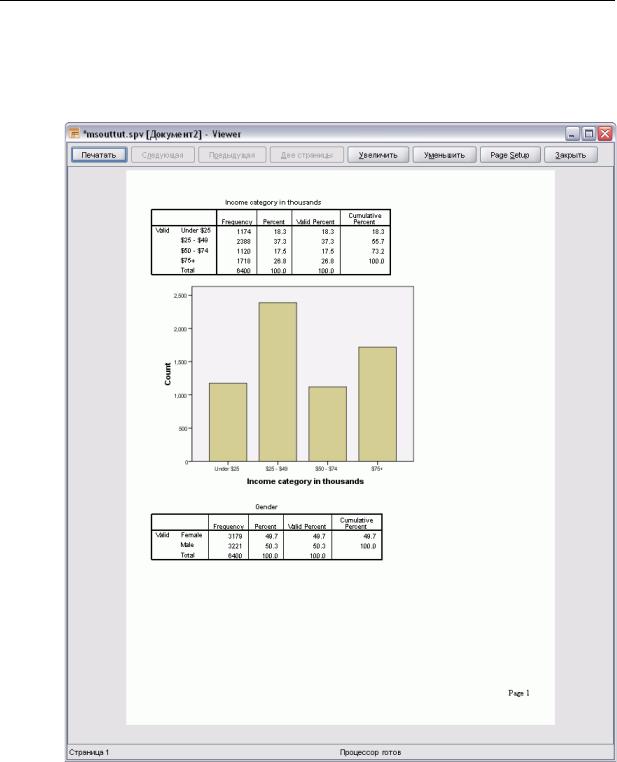

Предварительный просмотр

Предварительный просмотр печати показывает, что будет напечатано на каждой странице для документов Viewer . Полезно обратиться к Предварительному просмотру перед тем, как начать печатать документ Viewer, так как Предварительный просмотр позволяет увидеть то, что может быть не видно в панели результатов Viewer, включая:

Разбивку на страницы.

Скрытые слои мобильных таблиц.

245

Работа с выводом результатов

Атрибуты страницы: Свойства,закладка Верхний/нижний колонтитул

Верхний и нижний колонтитулы содержат информацию, печатаемую вверху и внизу каждой страницы. Вы можете ввести любой текст для использования в верхних и нижних колонтитулах. Кроме того, можно использовать панель инструментов в середине диалогового окна, чтобы вставить:

Дату и время

Нумерацию страниц

Имя файла Viewer.

Метки заголовков схемы

Заголовки и подзаголовки страниц

Рисунок 10-12

Диалоговое окно «Атрибуты страницы»,вкладка «Верхний и нижний колонтитулы»

В режиме По умолчанию используются параметры, указанные в качестве используемых по умолчанию для новых документов средства просмотра. (Замечание: при этом текущие настройки на вкладке «Верхний и нижний колонтитулы» и «Параметры» станут настройками по умолчанию.)

Метки заголовков схемы показывают заголовки первого, второго, третьего и четвертого уровней для первых элементов каждой страницы.

Печатаются текущие заголовки и подзаголовки страниц. Их можно создать с помощью пункта «Новый заголовок страницы» в меню «Вставка» средства просмотра или с помощью команд TITLE и SUBTITLE. Если Вы не задали заголовков и подзаголовков страниц этот параметр игнорируется.

246

Глава 10

Примечание: Характеристики шрифтов для новых заголовков и подзаголовков страниц можно изменять в закладке Viewer диалогового окна Параметры (меню Правка). Характеристики шрифтов для уже существующих заголовков и подзаголовков страниц можно изменять, редактируя заголовки во Viewer.

Чтобы посмотреть, как будут выглядеть верхние и нижние колонтитулы, выберите в меню «Файл» пункт «Предварительный просмотр».

Вставка верхних и нижних колонтитулов страницы

E Активизируйте окно Viewer (щелкните в любом месте окна).

E Выберите в меню:

Файл > Атрибуты страницы...

E Щелкните по закладке Верхний/Нижний колонтитул.

E Введите верхний и/или нижний колонтитул для печати на каждой странице.

Атрибуты страницы: Параметры

Это диалоговое окно позволяет управлять размерами печатаемых диаграмм, расстоянием между печатаемыми объектами, а также нумерацией страниц.

Размер печатаемой диаграммы. Здесь можно изменять размеры печатаемых диаграмм относительно размеров страницы. Установленные ранее пропорции сжатия диаграмм не меняются при изменении размеров печатаемых диаграмм. Общий размер печатаемой диаграммы ограничен как ее высотой, так и шириной. Когда границы диаграммы достигнут левого или правого краев страницы, размеры диаграммы не могут быть больше увеличены, чтобы заполнить оставшееся внизу или вверху место на странице.

Пропуски между объектами. Управляет пропусками между печатаемыми объектами. Каждая мобильная таблица, диаграмма и текст – это отдельные объекты. Этот параметр не распространяется на представление объектов в окне Viewer.

Номер начальной страницы. Нумерация страниц начинается с указанного здесь номера.

По умолчанию. Этот параметр использует настройки, указанные в качестве используемых по умолчанию для новых документов средства просмотра. (Замечание: при этом текущие настройки на вкладке «Верхний и нижний колонтитулы» и «Параметры» станут настройками по умолчанию.)
