Юсупова О.А. Огневая подготовка курсантов...2020

– в производстве стрельбы (при резком спуске курка (дергании), как правило, средняя точка прицеливания (СТП) отклоняется влево и вниз).

Меткость стрельбы снижается из-за различных неисправностей оружия и боеприпасов. Так, например, при погнутости прицельной планки (смещение целика в какую-либо сторону) СТП отклоняется в сторону смещения целика; при погнутости мушки СТП отклоняется в сторону, противоположную смещению мушки.

Меткость стрельбы обеспечивается точным приведением оружия к нормальному бою, тщательным сохранением оружия и боеприпасов и отличной выучкой стреляющего.

41

Вопросы для самоконтроля

1.Что такое выстрел? Какие последовательные периоды различают при выстреле?

2.Где определяется начальная скорость пули? От каких факторов зависит ее величина?

3.Что называют отдачей оружия? От каких факторов зависит скорость отдачи?

4.Раскройте энергетические характеристики пули.

5.Что понимается под прочностью ствола? Назовите причины износа ствола.

6.Что понимается под живучестью ствола? Назовите причины раздутия ствола.

7.Дайте определение понятиям «взрыв» и «взрывчатые вещества». На какие группы делят взрывчатые вещества по характеру действия?

8.Что называют траекторией в баллистике? Перечислите элементы траектории.

9.Дайте определение понятиям «горизонт оружия», «плоскость стрельбы», «точка вылета», «точка падения», «прицельная дальность».

10.Дайте определение понятиям «линия бросания», «линия возвышения», «угол вылета». Охарактеризуйте восходящую и нисходящую ветви траектории.

11.Какие силы действуют на пулю в полете и как? Дайте определение понятию «деривация». Как влияет угол возвышения на дальность полета пули?

12.Что называют прямым выстрелом? В чем практическое значение прямого выстрела?

13.Каковы нормальные условия стрельбы и влияние изменения этих условий на дальность полета пули?

14.Чем определяется меткость стрельбы? Способы определения средней точки попадания.

42

3.1. История разработки автоматов Калашникова

Работы советских оружейников по совершенствованию пистолетов-пулеметов явились основной базой, на которой со временем оказалось возможным создание нового оружия, отвечающего всем современным требованиям. Главным образом стремление к повышению эффективности пистолетовпулеметов, то есть к увеличению дальности и кучности огня, привело к созданию патрона образца 1943 года (промежуточного (по длине гильзы) патрона – между пистолетным и винтовочным). Испытание первого образца оружия под этот патрон было проведено уже в 1944 году. Изобрел его талантливый конструктор А.И. Судаев по традиционной испытанной схеме пи- столета-пулемета (то есть со свободным затвором). Однако очень скоро выяснилось, что такая схема неприемлема для оружия под новый, гораздо более мощный, чем пистолетный, патрон. Более сильная энергия отдачи требовала утяжеления затвора, что, в свою очередь, вызвало ряд обстоятельств, абсолютно несовместимых с новыми требованиями к стрелковому оружию. Поэтому уже очень скоро для оружия под новый патрон была принята иная схема – с жестким запиранием ствола и применением ударного механизма, позволяющего вести значительно более меткий огонь при стрельбе одиночными выстрелами. Помимо А.И. Судаева в работах по созданию нового автомата принимали участие и другие конструкторы. Результаты этих работ определились к 1946 году, когда М.Т. Калашников, в то время еще молодой конструктор-самородок, предложил свою систему, принятую на вооружение уже в следующем году.

Автомат Калашникова (АК) работает по принципу ис-

пользования энергии пороховых газов, отводимых через отверстие из канала ствола на газовый поршень затворной рамы. Запирание ствола осуществляется боевыми выступами поворачивающегося вокруг продольной оси затвора. Ударный механизм

43

куркового типа. Из автомата можно вести огонь, как одиночными выстрелами, так и очередями. Переводчик огня одновременно является предохранителем. Приставные коробчатые магазины на 30 патронов. Передвижной секторный прицел насечен для стрельбы на дальность до 1000 м (у АКС-74У до 500 м.).

Автомат снабжен небольшим съемным ножевидным штыком. Со времени принятия на вооружение и до наших дней автомат Калашникова, подвергшись неоднократным модификациям, продолжает оставаться индивидуальным стрелковым оружием, вполне отвечающим всем требованиям.

Конструкция автомата позволила провести на ее основе унификацию стрелкового оружия – то есть вместо нескольких его видов, включая ручной пулемет, ввести один с отдельными вариациями (со складным плечевым упором, удлиненным стволом, сошкой и др.).

Автомат Калашникова используется сегодня в армиях и вооруженных формированиях более чем 50 стран.

В начале 90-х годов XX века появилось новое поколение автоматов Калашникова «Серия 100», или «Черный Калашников». В этой серии воплощен весь базовый комплекс автомата АК-74М (рис. 5).

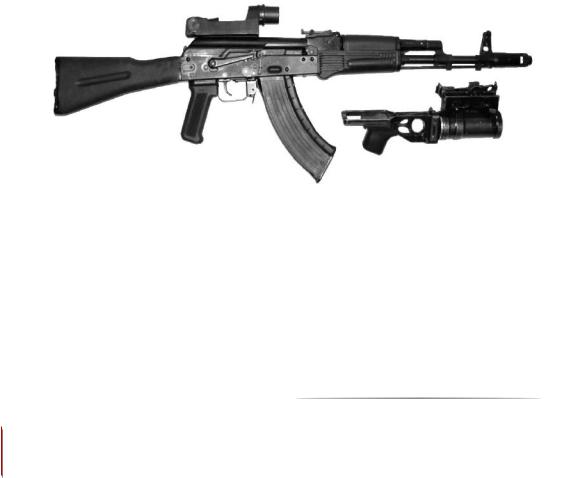

Рис. 5. Автомат Калашникова АКС-74М калибра 5,45-мм, оснащенный складывающимся прикладом и устройством для присоединения

оптического прицела и прицела ночного видения.

Возможно дополнительное оборудование подствольным гранатометом ГП-25

Исходя из огромного опыта реконструкции АК, создатели новой серии изготовили три основных вида автомата:

АК-101, АК-102 – под патрон 5,56х45 (НАТО), АК-103, АК-104 – под патрон 7,62х39 (АКМ), АК-74М, АК-105 – под патрон 5,45х39 (АК-74).

44

3.2. Назначение и боевые свойства автоматов Калашникова

Автомат Калашникова является индивидуальным оружием. Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.

Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведется короткими (2-3 выстрела) и длинными (5-10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 30 патронов.

Автоматическое действие автоматов Калашникова основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

Боевые свойства и технические характеристики различных образцов автоматов Калашникова отражены в таблице 3.

3.3.Устройство автоматов Калашникова

Ворганах внутренних дел на вооружении стоят различные образцы АК, а укороченный автомат со складным прикладом АКС-74У, который поступил на вооружении в 80-х годах XX века, имеет небольшие габариты, удобен при переноске и используется сотрудниками при несении службы (рис. 6).

Рис. 6. Автомат АКС-74У

Автомат АКС-74У состоит из следующих частей и механизмов (рис. 7):

–ствол со ствольной коробкой, крышкой ствольной коробки, ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;

–пламегаситель;

–затворная рама с газовым поршнем;

–затвор;

–возвратный механизм;

–газовая трубка со ствольной накладкой;

–цевье;

–магазин.

46

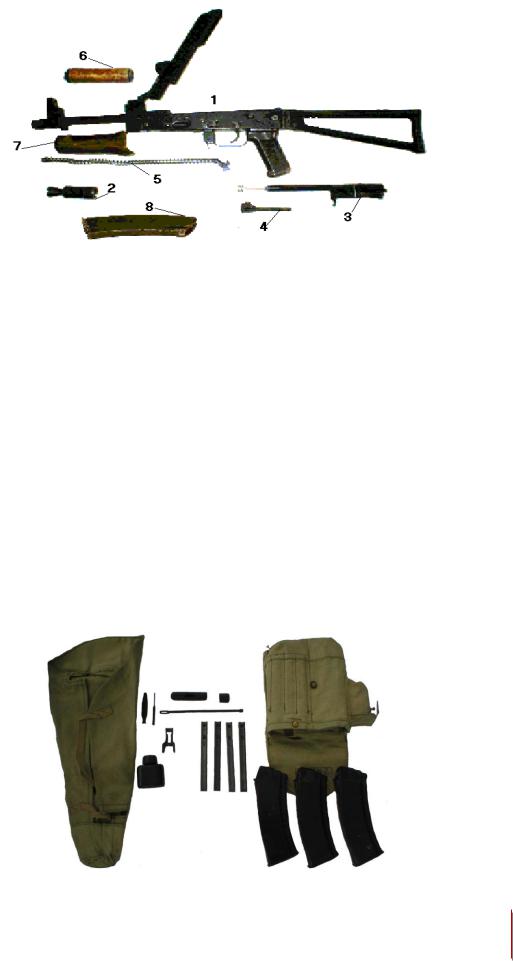

Рис. 7. Части и механизмы автомата АКС-74У:

1 – ствол со ствольной коробкой, крышкой ствольной коробки, ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой; 2– пламегаситель; 3 – затворная рама с газовым поршнем; 4 – затвор; 5 – возвратный механизм; 6 – газовая трубка со ствольной накладкой; 7 – цевье; 8 – магазин

В комплект автомата АКС-74У входят принадлежности

(рис. 8):

–шомпол (протирка),

–пенал,

–масленка,

–обоймы и переходник для ускоренного снаряжения мага-

зинов,

–сумка для магазинов,

–чехол для автомата,

–запасные магазины,

–ремень к автомату.

Рис. 8. Принадлежности к АКС-74У

47

Шомпол (протирка) применяется для чистки и смазки канала ствола, а также каналов и полостей частей автомата.

Отвертка и выколотка применяются при разборке и сборке автомата. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а боковой вырез – для закрепления протирки на шомполе. Для удобства пользования отверткой она вставляется в боковые отверстия пенала. При чистке канала ствола отвертка вкладывается в пенал поверх головки шомпола.

Пенал служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой. Пенал имеет сквозные отверстия, в которые вставляется шомпол при чистке автомата, овальные отверстия для отвертки и прямоугольное отверстие для поворота замыкателя газовой трубки при разборке и сборке автомата.

Масленка служит для хранения смазки, переносится она в кармане сумки для магазинов.

Обойма служит для переноски патронов и ускоренного снаряжения магазина патронами. В обойме помещаются 15 патронов. Она имеет два продольных паза и пластинчатую пружину, удерживающую патроны от выпадения. Кроме того, пластинчатая пружина обеспечивает прочное соединение обоймы с переходником.

Переходник служит для соединения обоймы с магазином при снаряжении его патронами. Он имеет: снизу два загиба, которые входят в соответствующие пазы на горловине магазина; сверху – два продольных паза для обоймы, отверстие для пружины обоймы и упор, ограничивающий продвижение обоймы при вставлении ее в переходник.

Автомат АК-74 также стоит на вооружении в МВД России. АК-74 состоит из 12 основных частей и механизмов

(рис. 9).

В комплект автомата АК-74 входят принадлежности (рис. 10): шомпол, протирка, ершик, отвертка, выколотка, пенал, масленка, обоймы и переходник.

48

Рис. 9. Части и механизмы автомата АК-74:

1 – ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 – дульный тормоз-компенсатор; 3 – крышка ствольной коробки;

4 – затворная рама с газовым поршнем ;5 – затвор; 6 – возвратный механизм; 7 – газовая трубка со ствольной накладкой; 8 – цевье; 9 – магазин;

10 – штык-нож; 11 – шомпол; 12 – пена

Рис. 10. Принадлежности к АК-74:

1 – шомпол; 2 – протирка;

3 – ершик; 4 – отвертка;

5 – выколотка;

6 – пенал; 7 – крышка;

8 – масленка; 9 – обойма;

10 – переходник

Прицельное приспособление автомата служит для навод-

ки автомата на цель при стрельбе на различные дальности. Оно состоит из мушки и колодки прицела (АК-74) или целика (АКС-

74У).

Прицельная планка АКС-74У имеет L-образную форму

(при виде сбоку) всего с двумя положениями для стрельбы: первое положение для стрельбы на дистанцию до 350 м обозначено «П»; второе положение для стрельбы на дистанцию до

500 м – «4-5».

Прицел АК-74 (рис. 11) состоит из колодки прицела, пла-

стинчатой пружины, прицельной планки и хомутика. Пластинчатая пружина помещается в гнезде колодки прицела и удер-

49

живает прицельную планку в определенном положении. На прицельной планке нанесена шкала с делениями от 1 до 10. Цифры шкалы обозначают дальности стрельбы в сотнях метров. Кроме того, на прицельной планке нанесена буква «П» – постоянная установка прицела, примерно соответствующая прицелу 4 (дальности прямого выстрела – 440 м).

Рис. 11. Прицел АК:

А– АК-74 – прицельная планка;

Б– АКС-74У – целик на 400-500 м;

В– АКС-7-4У – целик до 350 м

Устройство мушки АКС-74У аналогично АК-74 (рис. 12). Мушка АКС-74У располагается над газовой камерой, так как ствол автомата укорочен. Мушка ввинчена в полозок, который закреплен в основании мушки.

Рис. 12. Основание мушки:

А – АКС-74У: 1 – резьба, 2 – фиксатор, 3 – пазы для установки накидной мушки приспособления для стрельбы ночью, 4 – предохранитель мушки, 5 – полозок с мушкой; 6 – газовая камера, 7 – прилив с проушиной;

Б – АК-74: 1 – упор для штыка-ножа, 2 – полозок с мушкой, 3 – предохранитель мушки, 4 – фиксатор,

5 – резьба для навинчивания дульного тормоза-компенсатора
