Юсупова О.А. Огневая подготовка сотрудников ОВД

2.1. УСТРОЙСТВО ПИСТОЛЕТА МАКАРОВА

Пистолет – оружие самозарядное, его перезаряжание во время стрельбы производится автоматически.

Работа автоматики пистолета основана на принципе использования энергии отдачи свободного затвора.

Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратн ой пружины. Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем. Пистолет имеет предохранитель, расположенный на левой стороне затвора.

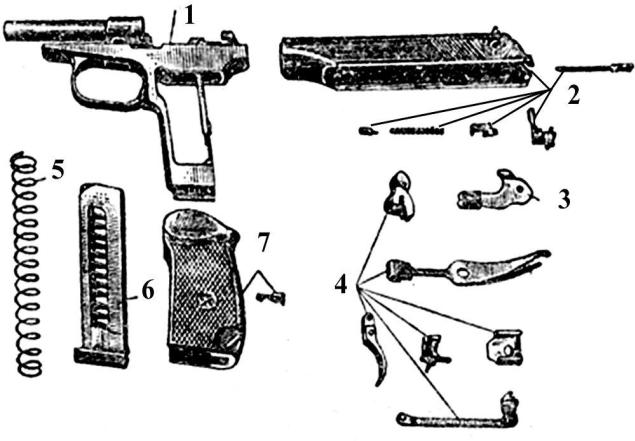

Пистолет состоит из следующих основных частей (рис. 3):

1– рамки со стволом и спусковой скобой;

2– затвора с ударником, выбрасывателем и предохранителем;

3– затворной задержки;

4– ударно-спускового механизма (УСМ);

5– возвратной пружины;

6– магазина;

7– рукоятки с винтом.

21

Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

–разборку и сборку производить на столе, а в поле – на чистой подстилке;

–части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

–при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Порядок неполной разборки пистолета:

–извлечь магазин из основания рукоятки;

–проверить, нет ли в патроннике патрона (выключить предохранитель, зафиксировать затвор на затворной задержке, осмотреть патронник, нажав на затворную задержку, отпустить затвор);

–отделить затвор от рамки (оттянуть спусковую скобу вниз и, перекосив влево, упереть в рамку, чт о- бы она удерживалась в таком положении);

–поставить спусковую скобу на место;

–снять со ствола возвратную пружину.

Порядок сборки пистолета после неполной разборки

Сборку пистолета после неполной разборки следует производить в обратном порядке:

– надеть на ствол возвратную пружину (тем концом, крайний виток которого имеет меньший диаметр);

присоединить затвор к рамке;

23

включить предохранитель (поднять флажок предохранителя вверх);

вставить магазин в основание рукоятки. Удары по магазину ладонью не допускаются.

2.3. УСТРОЙСТВО И НАЗНАЧЕНИЕ ЧАСТЕЙ ПИСТОЛЕТА МАКАРОВА

Рамка со стволом и спусковой скобой (рис. 4). Рамка служит для соединения всех частей пистолета. Ствол служит для направления полета пули. Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия на него.

3

Рис. 4. Рамка со стволом и спусковой скобой:

1 – ствол; 2 – рамка; 3 – спусковая скоба

24

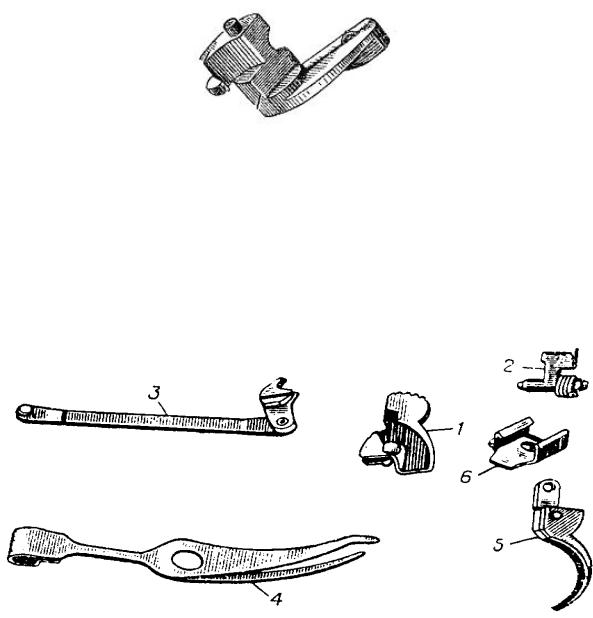

Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе сам о- взводом.

Боевая пружина служит для приведения в действие частей ударно-спускового механизма. Она имеет широкое перо для приведения в действие курка, у з- кое перо для приведения в действие спусковой тяги с рычагом взвода.

Основание боевой пружины является защелкой магазина. Боевая пружина крепится на основании рукоятки задвижкой.

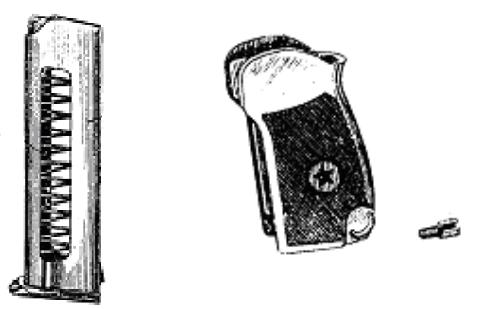

Магазин (рис. 10) служит для помещения восьми патронов и подачи патронов к затвору. Он состоит из корпуса, подавателя, пружины подавателя и крышки.

Рукоятка с винтом (рис. 11) служит для удобств а удержания пистолета в руке и прикрытия боковых окон и задней стенки основания рукоятки.

27

Возвратная пружина (рис.12) служит для возвращения затвора в переднее положение после выстрела.

Затворная задержка (рис. 13) задерживает затвор в заднем положении по израсходовании всех патронов из магазина.

2.4. ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ ИЗ ПИСТОЛЕТА МАКАРОВА ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Пистолет при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием. Однако при длительной работе вследствие износа частей и механизмов, а чаще при неосторожном обращении и невнимательном уходе могут возникнуть задержки при стрельбе. В таблице 2 указаны причины и способы уст ранения задержек при стрельбе из ПМ.

28

Таблица 2

ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ ИЗ ПМ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

29

Продолжение таблицы 2

30
