Воздух

Уходя-



щие



газы

6

4

Рис. 15. Водогрейные котлы КВ-ГМ-4 и -6,5: 1 – горелка; 2 – взрывной предохранительный клапан; 3 – установка дробеочистки; 4 – лаз; 5 – конвективные поверхности котла; 6 – топочная камера

На левой боковой стороне котла имеется лаз 4 в топочную камеру. Часть труб заднего экрана своим верхом выдвинута в топку и сварена между собой при помощи вставок для устранения попадания в топку

40

дроби при работе установки 3 дробеочистки, используемой для очистки конвективных поверхностей от загрязнения.

Все трубы экранов выведены в верхние и нижние коллекторы159 7 мм, внутри которых имеются глухие перегородки, направляющую воду. Топка отделена от конвективной части перегородкой из огнеупорной кирпичной кладки. Продукты сгорания поступают в верхнюю часть топки, откуда через фестон – в конвективную часть, проходят ее сверху вниз и через боковой отвод уходят из котельного агрегата.

Конвективная поверхность 5 котла состоит из четырех пакетов, каждый из которых набирается из U-образных ширм, выполненных из труб 28 3 мм. Ширмы расположены параллельно фронтальной стенке котла, образуя шахматный пучок труб. Боковые стены конвективной части экранированы трубами 83 3,5 мм, имеющими плавники, и являются коллекторами (стояками) для труб конвективных пакетов. Потолок конвективной части также экранирован трубами83 3,5 мм. Задняя стена не экранирована и имеет лазы 4 вверху и внизу. Вес котла передается на нижние коллекторы, имеющие опоры.

КПД котла КВ-ГМ-4 90,5 % при работе на газе и 86,4 % при работе на мазуте. КПД котла КВ-ГМ-6,5 91,1 % при работе на газе и 87 % при работе на мазуте.

Водогрейные котлы КВ-ГМ-10, -20 и -30. Топочная камера 3

котлов КВ-ГМ-10, -20 и -30 (рис. 16) экранирована трубами 60 3 мм и имеет фронтальный, два боковых и промежуточный 4 экраны, которые полностью (за исключением части фронтальной стены, где установлены взрывной клапан 2 и газомазутная горелка 1 с ротационной форсункой) покрывают стены и под топки. Экранные трубы привариваются к коллекторам, имеющим размер 219 10 мм. Промежуточный экран выполнен из расположенных в два ряда труб и образует камеру догорания 5.

Конвективная поверхность нагрева 8 включает в себя четыре конвективных пучка и расположена в вертикальной шахте с полностью экранированными стенками. Конвективные пучки набраны из U-образных ширм, расположенных в шахматном порядке, выполненных из труб 28 3 мм. Задняя и передняя стены шахты экранированы вертикальными трубами 60 3 мм, боковые стены – трубами85 3 мм, которые служат стояками для ширм конвективных пакетов.

41

7

Трубы

3

4 5 6

28 3

8

2

Подвод

газа

1

Выход

воды

Подвод

Подвод воздуха



воды



Рис. 16. Водогрейные котлы КВ-ГМ-10, -20, -30: 1 – газомазутная горелка; 2 – взрывной клапан; 3 – топочная камера; 4 – промежуточный экран; 5 – камера догорания; 6 – фестон; 7 – установка дробеочистки; 8 – конвективная поверхность нагрева

Передняя стена шахты, являющаяся одновременно задней стенкой топки, выполнена цельносварной. В нижней части стены трубы разведены в четырехрядный фестон 6. Трубы, образующие переднюю, боковую и заднюю стены конвективной шахты, вварены в камеры

219 10 мм.

Продукты горения из топки проходят в камеру догорания 5, откуда через фестон – в конвективную шахту и из нее через отверстие в верхней части покидают котел. Для очистки конвективных поверхностей предусмотрена установка 7 дробеочистки.

42

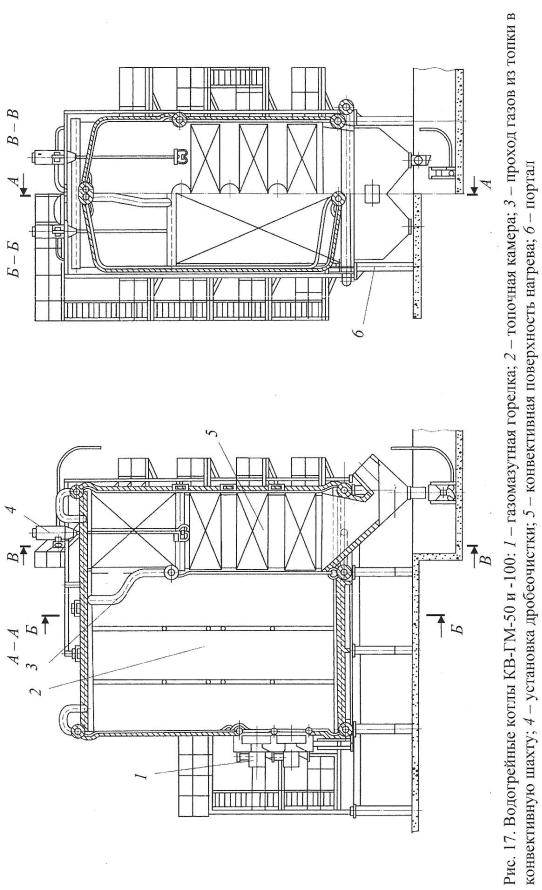

Водогрейные котлы КВ-ГМ-50 и -100. Газомазутные водогрейные котлы КВ-ГМ-50 и -100 (рис. 17) выполнены по П-образной схеме и могут быть использованы как в основном режиме (70–150 ОС), так и в пиковом (100–150 ОС). Котлы могут быть использованы также для подогрева воды до 200 ОС.

Котлы состоят из топочной камеры 2 и конвективной шахты. Топочная камера котлов и задняя стена конвективной шахты закрыты экранами из труб 60 3 мм. Конвективная поверхность 5 нагрева котлов состоит из трех пакетов, набираемых из U-образных ширм, выполненных из труб 28 3 мм.

Фронтальный экран снабжен коллекторами: верхним, нижним и двумя промежуточными, между которыми находятся кольца для формирования амбразур газомазутных горелок 1 с ротационными форсунками. Боковые стены конвективной шахты закрыты трубами83 3,5 мм, служащими стояками для ширм.

Продукты горения выходят из топки через проход 3 между задним экраном и потолочной камерой и движутся сверху вниз через конвективную шахту. Котел оборудован взрывными предохранительными клапанами, установленными на потолке топки. Для удаления воздуха из трубной системы при заполнении котла водой на верхних коллекторах установлены воздушники. Очистка поверхностей нагрева осуществляется с помощью дробеочистительной установки 4.

Нижние коллекторы фронтального и заднего экранов конвективной шахты опираются на портал 6 котла. Опора, расположенная в середине нижнего коллектора задней стенки топки, является неподвижной. Вес боковых экранов топки передается на портал через фронтальный и задний экраны.

КПД котла КВ-ГМ-100 составляет 92,5 % при работе на газе и 91,3 % при работе на мазуте.

Водогрейный котел КВ-ГМ-180. Газомазутный котел КВ-ГМ-180 (рис. 18) выполнен по Т-образной схеме с двумя конвективными шахтами, в которых размещают по три конвективных пакета 5.

Котел по проекту должен выполняться для работы под наддувом с мембранными экранными панелями. Для котла в негазоплотном исполнении в топочной камере 1 все стены топки закрыты панелями из труб 60 3 мм. Такими же экранными панелями закрыты стены конвективных шахт и потолок котла. Конвективные пакеты набираются из U-образных ширм, выполненных из труб 283 мм, которые ввариваются в стояки 833,5 мм.

43

44

1

А

А

Б – Б





Б



А – А















2











3

4

5

5

6

8

7

Б

Рис. 18. Водогрейный котел КВ-ГМ-180: 1 – топочная камера; 2 – устройство дробеочистки; 3 – поворотный газоход; 4 – разделительный экран; 5 – конвективная поверхность нагрева; 6 – газоход уходящих газов; 7 – нижние коллекторы; 8 – газомазутная горелка

На боковых стенках топки под конвективными шахтами установлены по три-четыре газомазутные горелки 8, имеющие встречное расположение факелов. Для более глубокого регулирования теплопроизводительности котла без отключения отдельных горелок последние снабжаются паромеханическими форсунками с широким диапазоном регулирования. Продукты горения проходят топку, два поворотных газохода 3 и далее направляются в конвективные шахты. Топка отделена от конвективных шахт с помощью распределительных экранов 4. Для очистки поверхностей нагрева конвективных шахт котлы оборудованы установками 2 дробеочистки.

45

Библиографический список

1.Бузников Е. Ф. Производственные и отопительные котельные/ Е. Ф. Бузников, К. Ф. Роддатис, Э. Я. Берзиныш. – М.: Энергостройиздат, 1984. – 240 с.

2.Эстеркин Р. И. Промышленные котельные установки/ Р. И. Эстеркин. – Л.: Энергоатомиздат, 1985. – 400 с.

3.Делягин Г. Н. Теплогенерирующие установки/ Г. Н. Делягин, В.И. Лебедев, Б. А. Пермяков. – М.: Стройиздат, 1986. – 559 с.

4.Соловьев Ю. П. Проектирование теплоснабжающих установок для промышленных предприятий/ Ю.П. Соловьев. – М.: Энергия, 1978. – 192 с.

5.Роддатис К.Ф. Справочник по котельным установкам малой производительности/ К.Ф. Роддатис, А.Н. Полтарецкий. – М.: Энергоатомиздат, 1989. – 488 с.

6.Соколов Б.А. Котельные установки и их эксплуатация/ Б.А. Соколов. – М.: Издательский центр «Академия», 2008. – 432 с.

7.Роддатис К.Ф. Котельные установки/ К.Ф. Роддатис. – М.: Энергия, 1977.

414 с.

8.Сидельковский Л.Н. Парогенераторы промышленных предприятий/ Л.Н. Сидельковский, В.Н. Юренев. – М.: Энергия, 1978. – 336 с.

9.Сидельковский Л.Н. Котельные установки промышленных предприятий/ Л.Н. Сидельковский, В.Н. Юренев. – М.: Энергоатомиздат, 1988. – 528 с.

10.Эстеркин Р.И. Котельные установки. Курсовое и дипломное проектирования/ Р.И. Эстеркин. – Л.: Энергоатомиздат, 1989. – 280 с.
