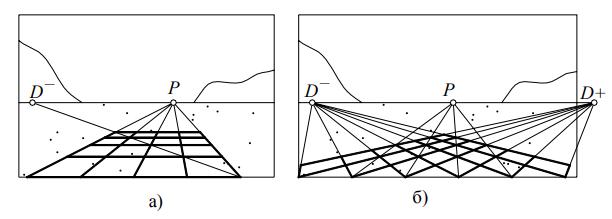

1 лист формат А3. С помощью дистанционных точек чертим квадратный паркет (перспективную сетку) на предметной плоскости. Для этого откладываем на основании картины отрезки, равные стороне квадрата, и

переносим эти отрезки на глубинную прямую (рис. 3). Если чертим

перспективную сетку с углом наклона 45° к картине, то стороны квадратов

“сойдутся” в левой и правой дистанционных точках. Одно семейство

С







диагоналей идет в главную точку картины, другое семейство диагоналей



параллельно картине.

и





работы





А





Рис. 3.



Пример выполнения ла ораторной

№ 12 смотреть приложение рис.



Вопросы для контроля

1. Что называется перспективой?

Д





2. Виды перспектив в зависимости от поверхности картины.

3. В чем сущность метода квадратной сетки?







И



Лабораторная работа № 13

ВЫПОЛНЕНИЕ ГРАФИЧЕСКИХ УПРАЖНЕН Й ПО ПОСТРОЕНИЮ ОБЪЕКТОВ В ПЕРСПЕКТИВНОМ ЗОБРАЖЕНИИ

МЕТОДОМ АРХИТЕКТОРА

ЗАДАЧИ: Выполнить перспективное построение простого архитектурного обьекта (арка, лестница) методом архитектора.

ПОСТРОЕНИЕ ПЕРСПЕКТИВЫ СПОСОБОМ АРХ ТЕКТОРОВ

1 лист формат А3.Сущность способа заключается в том, что построение перспективы начинается с построения перспективы плана здания, сооружения или интерьера с использованием точек схода характерных направлений (ширины и глубины). Высотные отметки любой точки плана

21

“снимаются” с ортогонального чертежа и переносятся на картину с помощью боковой стены.

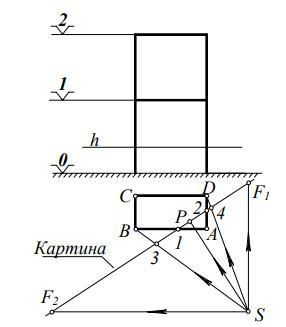

Построение перспективы начинается с разметки: на ортогональном плане здания показываем положение картинной плоскости и точку зрения S, а на фасаде назначаем линию горизонта h (рис. 2). Положение картинной плоскости, точку зрения и высоту линии горизонта можно выбирать произвольно, хотя и подчиняясь требованиям на-

глядности естественности изображения. На плане объекта отмечаем характерные точки. В примере на рис. 2 это точки схода F1 , F2 , главная

точка P, а также

1 2 пересечения сторон плана с основанием

карт ны. Через основание точки зрения проводим радиальные прямые в

С

B D плана и отмечаем точки пересечения 3 и 4 этих

характерные

лучей с основан ем картины. На фасаде указываем высотные отметки 0

(уровень предметной плоскости), 1 и 2 (уровни ската крыши).

точки

б



А



Д

Рис.2 И

Пример выполнения лабораторной работы № 13 смотреть приложение рис.

Вопросы для контроля

1.Что такое угол зрения?

2.Как выбирается точка зрения и линия горизонта?

3.В чем сущность метода архитекторов?

22

Лабораторная работа № 14

ВЫПОЛНЕНИЕ ГРАФИЧЕСКИХ УПРАЖНЕНИЙ ПО ПОСТРОЕНИЮ ОБЪЕКТОВ В ПЕРСПЕКТИВНОМ ИЗОБРАЖЕНИИ

ПО ТРОЕНИЕ ИНТЕРЬЕРОВ Интерьером называется внутренний вид помещения в целом или отдельных его частей. Слово интерьер (interieur) в переводе с французского языка означает «внутренность, внутренняя часть». Построение интерьеров это особый жанр изобразительного искусства, посвященный зображению архитектурных пространств, комнат, залов, анфилад т. д. При построении перспективы интерьера используются

перспект вные масштабы. В зависимости от положения стен относительно

плоскости карт ны нтерьер может изображаться во фронтальном и угловом

С



два вида перспективы интерьера:

положен , поэтому

фронтальную

угловую. Построение фронтального интерьера

Перспект вное зо ражение интерьера, у которого одна из стен расположена

параллельно карт

не,

две другие перпендикулярно, называется

различаютфронтальной перспект вой. Композиция фронтальной перспективы

интерьера может

ыть различной. Она зависит от замысла художника и, в

соответств

с н

м, от вы ора положения элементов аппарата

Выбор проецирования, т. е.Авысоты линии горизонта, положения главной точки

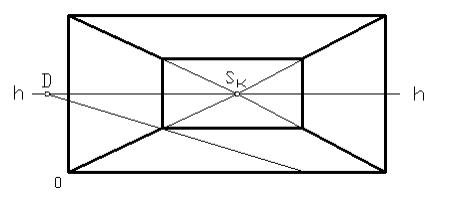

картины и дистанционной точки. положения линии горизонта по отношению к высоте изо ражаемого интерьера зависит от того, какую часть помещения нео ходимо показать олее развернуто. Чтобы получить перспективу пола и потолка в одинаковомДракурсе, линию горизонта нужно проводить по середине высоты помещения (рис4).

И Рис. 4.

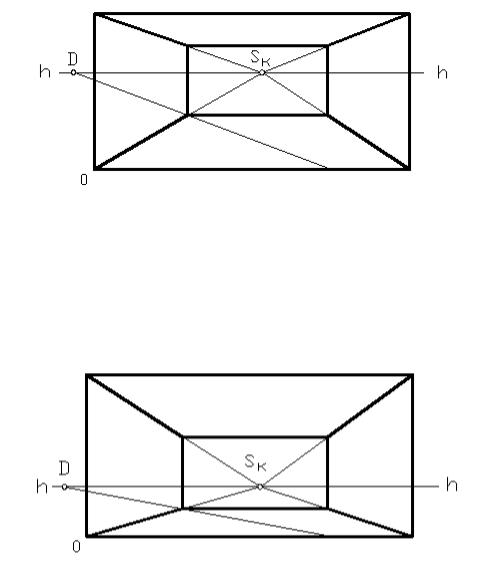

Если необходимо получить перспективу пола более развернутой к зрителю, чтобы лучше показать изображаемые на нем предметы, то линию горизонта следует проводить выше (рис.5).

23

С Рис. 5.

горизонтаНаоборот, если необходимо получить перспективу потолка более развернутой к зр телю, что ы лучше показать его украшения, линию

следует проводить ниже середины высоты помещения (рис. 6). б А

ДРис. 6.

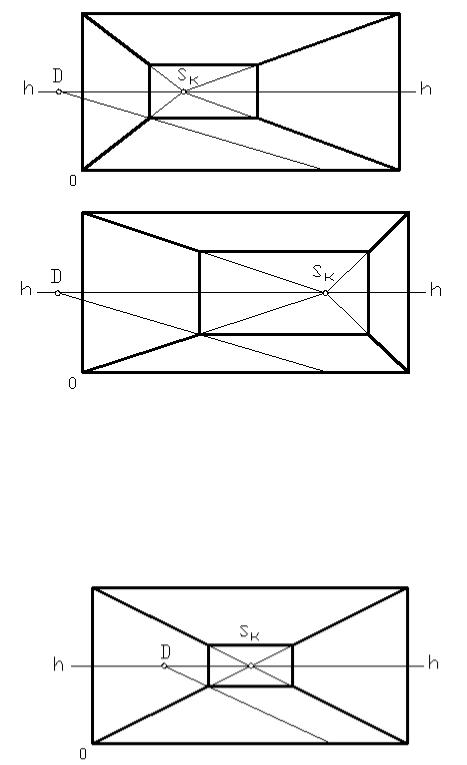

Когда главная точка картины SК находится в центре картины, полученное изображение называется центральной фронтальной перспективой (рис.4). Если же точка SК расположена правее или левееИцентра картины, то такое перспективное изображение называется боковой фронтальной перспективой. Перемещение точки SК от центра картины вдоль линии горизонта позволяет художнику увеличивать изображение одной из стен помещения. Чтобы получить изображение одной из стен более развернутым к 3 зрителю, следует сместить главную точку картины SK к противоположной стене (рис. 7).

24

С





и





Рис.7.



От положения дистанционной точки зависит соотношение изображений

б



фронтальной и оковых стен. Если дистанционную точку D расположить

ближе к главной точке картины SК, то изображение фронтальной стены

отодвигается от зрителя, а оковые стены изображаются более развернутыми

(рис. 8).

А





Д



Рис. 8.

И

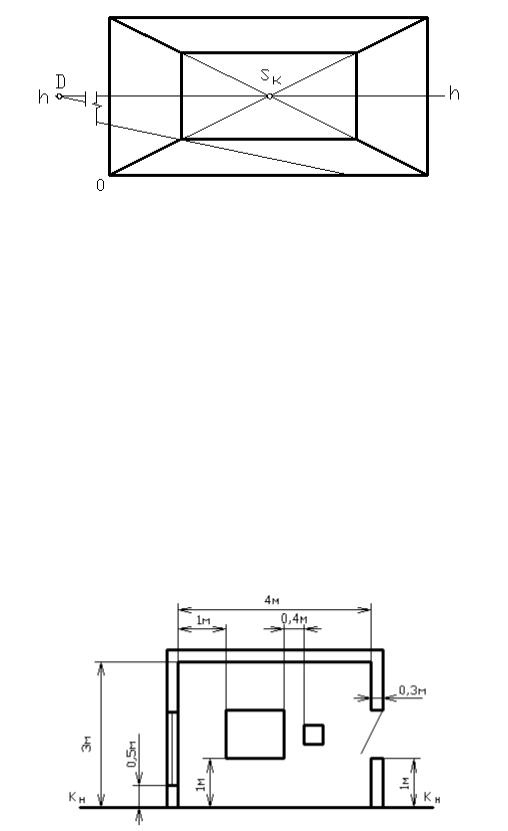

Эта закономерность может быть использована при построении интерьера помещения, у которого фронтальная стена значительно больше боковых и ее необходимо зрительно уменьшить. Если изображаемое помещение глубокое, 4 т. е. боковые стены значительно больше фронтальной, то при построении интерьера дистанционную точку D следует расположить дальше от главной точки картины (рис.9).

25

шир

Рис. 9.



ЗАДАЧИ. Постро ть фронтальный интерьер комнаты глубиной 3м, шириной

С4м высотой 3м. В левой стене на глубине 0,5м расположено окно шириной

1,5м высотой 1,4м. Высота подоконника 0,8м, толщина стены 0,3м. В правой стене на глу не 1м расположена дверь шириной 1м и высотой 2м. На расстоянб1 м от левой стены и на глубине 1 м стоит стол длиной 1,2 м,

ной 1,0 м высотой 0,8 м. На расстоянии 0,4м от стола стоит стул 0,4 0,4м высотой 0,4м. На рисунке 10 изображен план этой комнаты. По отношен ю к плоскости картины оковые стены комнаты занимают глубинное положениеА, а фронтальная стена – широтное. Следовательно, при построении интерьера удут использоваться перспективные масштабы широт, высот и глу ин. Сначала определяем габариты картины и исходя из этого, линейный масштаб. Поскольку плоскость картины расположена параллельно фронтальной стене, Дто ее размеры будут равны размерам этой стены, т. е. ширина картины будет равна 4м, а высота – 3м.

И

Рис. 10.

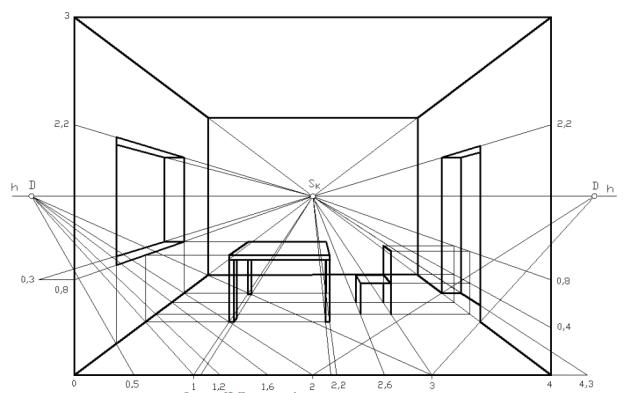

ПОРЯДОК ВЫПОЛНЕНИЯ И РЕКОМЕНДАЦИИ: 1 лист формат А3 На горизонтальной прямой, являющейся основанием картины, откладываем 4м, а на вертикальной прямой – 3м и достраиваем прямоугольник, ограничивающий размеры картины (рисунок 11). Проводим линию

26

горизонта, разделив высоту комнаты пополам, и фиксируем на ней главную точку картины SК и дистанционную точку D. Поскольку боковые стены занимают глубинное положение, то линии плинтуса и потолочного угла этих стен направлены в SК как глубинные линии. Отложим на основании картины 3м – глубину комнаты – и с помощью дистанционной точки перенесем этот размер на линию плинтуса левой стены. Через точку пересечения линии переноса с линией плинтуса проведем высотную прямую до встречи с линией потолочного угла левой стены. Таким образом, нами ограничена левая боковая стена дл ной 3м. Строим фронтальную стену. Она ограничена высотными л н ями вертикальных углов и широтными линиями плинтуса и

потолочного угла. Проведем широтные линии из верхней и нижней точек

уже построенного верт кального угла до пересечения с глубинными

С



, огран ч вающими правую боковую стену. Через эти точки

пересечен я проведем высотную прямую, которая является вторым

верт кальным углом комнаты. Таким образом, нами построены стены, пол и

потолок помещен я.



линиями



б



А

Д

Рис.11

И



Строим оконный проем, расположенный в левой боковой стене. Для этого откладываем на основании картины расстояние от угла до начала окна – 0,5м, а затем ширину окна – 1,5м. С помощью дистанционной точки D переносим эти размеры на плинтус левой стены и высотными линиями ограничиваем окно по ширине. На левом вертикальном обрезе картины откладываем высоту подоконника – 0,8м, а затем высоту окна – 1,4м и с помощью

27

глубинных линий переносим эти размеры на левую боковую стену, ограничивая, таким образом, окно по высоте. Чтобы окно выглядело объемным, в оконном проеме необходимо показать толщину стены. Для этого отложим 0,3м на уровне подоконника за вертикальный обрез картины и с помощью глубинной линии перенесем эту толщину в оконный проем. В

оконном проеме угол между подоконником и вертикальным откосом представляет собой широтную линию. Поэтому из дальнего нижнего угла

Спостро ть дверной проем, расположенный в правой боковой стене, можно использовать вторую д станционную точку, откладывая единицы линейного масштаба по основан ю картины от правого вертикального обреза картины.

окна проведем широтную прямую до пересечения с глубинной прямой, определяющей толщ ну стены. Из этой точки пересечения восстанавливаем

высотную прямую, аналогично строим верхнюю часть окна. Чтобы

Приоснован ю карт ны откладываем расстояние до стола – 1м и длину стола 8 – 1,2м, а затем с помощью главной точки картины SК переносим эти размеры, огран ч в, так м о разом, стол по длине. Для определения места расположен я стола по глу ине комнаты и его ширины используется

определен дл ны стола используется масштаб широт. Для этого по

стола по глубине) 1 м (ширину стола) и с помощью дистанционной точки переносим эти размеры на линию плинтуса левой стены, а затем широтной

глуб нный масштаб. Откладываем по основанию картины 1 м (расстояние до

линией на серединуАкомнаты. Из углов четырехугольника, определяющего габариты стола, проводим высотные линии – ножки стола. Для определения высоты стола откладываем на левом вертикальном обрезе картины 0,8м (совпадает с высотой подоконника) и с помощью глубинной линии

широтных линий переносим полученнуюДвысоту на высотные прямые ножек стола. Аналогично строим перспективу стула.

переносим этот размер до высотных прямых, проведенных по левой стене из точек на плинтусе, определяющих ширину стола, а затем с помощью

Пример выполнения лабораторной работы № 14 смотреть приложение рис.



Вопросы для контроля

1.Какие перспективные масштабы используются при построении

фронтального нтерьера?

И

2. Как будет меняться перспектива интерьера при изменении положения

линии горизонта?

3 Как следует расположить дистанционную точку при построении интерьера комнаты, в которой боковые стены значительно больше фронтальной?

5. Как расположена плоскость картины по отношению к стенам помещения при построении углового интерьера?

28

Лабораторная работа № 15

ВЫПОЛНЕНИЕ ГРАФИЧЕСКИХ УПРАЖНЕНИЙ ПО ПОСТРОЕНИЮ ТЕНЕЙ

ЗАДАЧИ: Построить тени от геометрических тел собственные и падающие. Выполнить в любой графической технике.

ПОРЯДОК ВЫПОЛНЕНИЯ И РЕКОМЕНДАЦИИ: 1 лист формат А3При построении теней геометрических тел вначале определяют контур собственной тени, затем находят контур падающей тени путем построения

теней от верш н сторон ломаной линии или точек кривой линии,

тени

являющейся контуром собственной тени.В отдельных случаях бывает

Сцелесообразно определять контур собственной тени по уже построенной

падающей

, если ее построить от всех точек и линий геометрического

тела.Указанные пр емы и положены в основу построения собственных и



собственных

падающ х теней геометрических тел.Рассмотрим процесс построения

проекц й

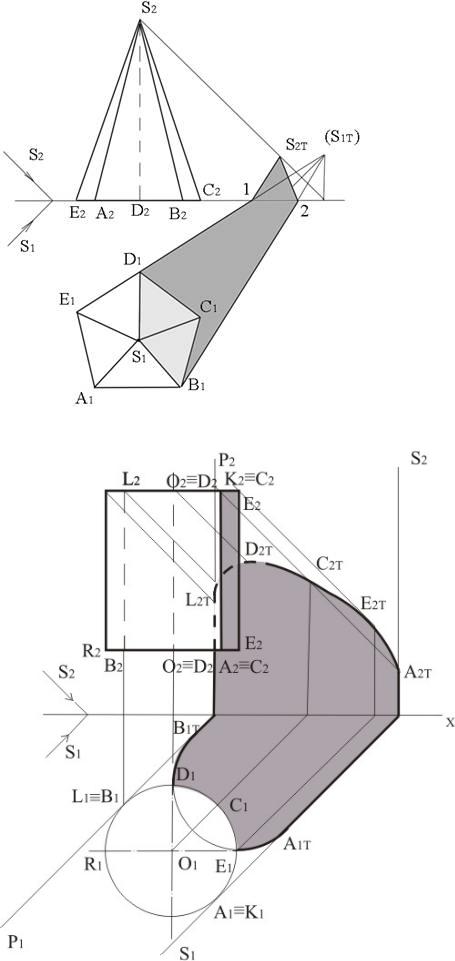

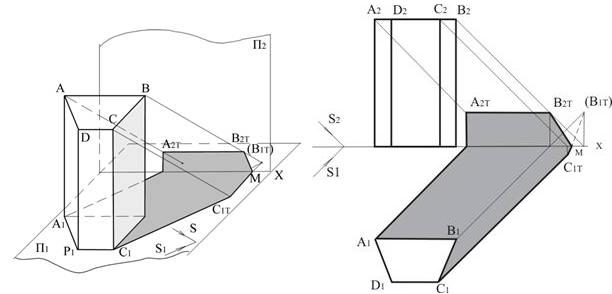

и падающих теней от основных геометрических тел (

рис. 12, 13,14,15).



А

Д

Рис. 12.

И



29

С



и



б

Рис. 13.



А









Д





И

30
