3.2. Конструктивные требования

Для обеспечения конструктивных требований необходимо, чтобы

глубина заложения ростверка под средние и крайние колонны принима-

лась не менее конструктивных требований Нкон ср, кр и не менее расчетной

глубины сезонного промерзания грунта df, формула (6).

Верх монолитного стакана фундамента должен находиться ниже

отметки пола как минимум на 0,15 м (см. рис.8):

Hкон ср, кр =0,15+hcm+hdн' ,

(8)

где hдн' = hдн+0,05 м;

(9)

hдн = (0,6…0,8) м.

(10)

высота стакана для средней колонны

hcm ср = 0,33hk ср + 0,50;

(11)

здесь hk ср – большая сторона сечения средней колоны, по заданию.

высота стакана для крайней колонны

hcm кр > (1,0...1,5)hk кр ;

(12)

здесь hk кр – большая сторона сечения крайней колоны, по заданию.

N1

My

0.00

Fx

hk

0,15 м

ГЭ 1

СибАДИHкон Hф 0,05мhстhдн 0.175м 0.075м 0.075м 0.175м ГЭ 2 h2h1

l

ИГЭ 3

h3

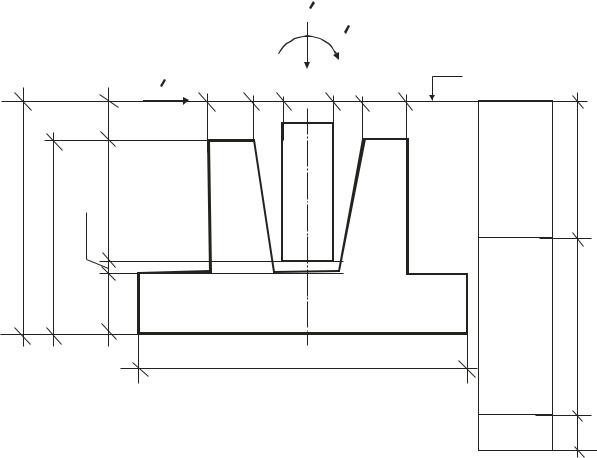

Рис. 8. Схема к определению глубины заложения ростверка
