Это основная классификация дренажей [2; 3]. Выбор общего или локального дренажа зависит от величины коэффициента фильтрации грунта k (рис. 11). Другие классификации необходимы для лучшего понимания их работы и применения в городском строительстве.

Классификация дренажей по положению дрен в пространстве:

1. По отношению к поверхности земли:

а) подземные (на промзонах и селитебных территориях); б) открытые дренажные канавы (в зеленых зонах, на дорогах). 2. По отношению к линии горизонта:

а) горизонтальные (применяются наиболее часто); б) вертикальные (водопонизительные скважины);

в) комбинированные и наклонные дрены (применяются редко).

Классификация дренажей по движущей силе фильтрации или влагопереноса (6 типов):

1.Гравитационные системы (гравитационные дренажи) – основные! Стекание воды в дренаж из грунта вызывается силой тяжести [5]. Водопритоки под влиянием разности напоров в подземных водах

идрене происходят самотеком, поэтому гравитационные системы являются энергосберегающими. Они понижают уровни грунтовых (УГВ), напорных подземных вод (УНПВ) и сезонной верховодки (УСВ). Если дренаж конструктивно выполнен в виде скважины, ее называют грунтовой (принимает безнапорные ГВ) или артезианской напорной скважиной (принимает НПВ) [35; 36].

2.Вакуумные дренажи, в сравнении с гравитационными, интенсивнее осушают обводненный грунт за счет создания вакуума в дрене (принудительного отсоса). Применяют в грунтах с малыми коэффициентами фильтрации: 0,01 < k < 0,5 м/сут. Требуют тщательной изоляции дрен от атмосферного давления, что усложняет устройство дренажа. Весьма много изобретений и разработок по таким дренажам у Б.М. Дегтярева [3].

3.Вентиляционные дренажи закладываются в зоне аэрации грунта. Движущей силой влагопереноса служит перепад влажности. Используются для дополнительной подсушки грунта (рис. 10).

4.Пневмонагнетательные дренажи оттесняют в грунте УПВ посредством нагнетаемого компрессором воздуха. Эти весьма энергоемкие системы могут применяться лишь для сезонного или периодического осушения слабопроницаемых грунтов [2].

31

5.Электроосмотический дренаж использует эффект электроосмоса: при пропускании электротока через обводненный грунт вода устремляется к отрицательно заряженной металлической дрене-катоду. Позволяет осушать грунты с малой проницаемостью – при 0,001 < k < 0,01 м/сут. Весьма энергоемок, но применим там, где другие способы не годятся [5; 37].

6.Биодренаж – это миф! Всасывающая сила корней деревьев действует лишь около полугода. К тому же весной под деревьями образуются купола УГВ [5]. Таким образом, зеленые насаждения не могут понижать УГВ круглый год и для защиты от подтопления застройки не подходят.

Классификация дренажей:

по продолжительности работы:

– капитальные, рассчитанные на многолетнюю работу по защите от подтопления территории, здания или сооружения;

– временные, обычно на период строительства объекта;

по целевому предназначению:

– защитные (рассматриваются в данном разделе);

– профилактические (для перехвата утечек);

– для строительных мелиораций (по улучшению свойств грунта, например, для быстрого его уплотнения).

Вернемся к основной классификации дренажей (с. 30) и рассмотрим их разновидности.

Общие дренажи (территорий)

Дренажи для общего понижения УПВ на территории города подразделяются на систематические и перехватывающие [2; 3]. Они применяются в хорошо проницаемых грунтах (k > 5 м/сут). К общим дренажам можно также отнести дренирующие искусственные водоемы и водотоки.

Систематические дренажи, в свою очередь, делятся:

на горизонтальные (наиболее распространенные);

вертикальные;

комбинированные;

лучевые.

32













3



Горизонтальный

систематический







































дренаж устраивают из трубопроводов-

1

2



> 100…200 м



дрен, которые укладывают на расстоянии





не ближе 100–200 м друг от друга на глу-















Рис. 12. Горизонтальный



бине до 6–8 метров, обеспечивающей

систематический дренаж: 1 –

норму осушения городской

территории

дрена; 2 – кривая депрессии

(рис. 12). При большей глубине устраи-



(пониженный УПВ);











вают галереи.









3 – защищаемое здание















Вертикальный систематический дре-

1



2







3











наж делают из скважин (рис. 13). Энерго-





























емок из-за наличия погружных насосов. В















случае поглощающих скважин – эконо-



Рис. 13. Вертикальный



мичен. Положительный опыт использо-

систематический дренаж:



вания имеется в США, штате Айдахо, где



1 – скважина; 2 – кривая



сброс дренажных вод через

поглощаю-



депрессии (пониженный







щие

скважины

происходит

в пористые



УПВ); 3 – защищаемое







вулканические

лавы

на глубину около





здание

















20 м [38].

































Комбинированный



системати-

1



3

4

ческий дренаж – это система гори-













зонтальных дрен с самоизливающи-









мися скважинами (рис. 14). Приме-









няется при слоистом гидрогеологи-

2





2







ческом

разрезе.

Горизонтальные

Рис. 14. Комбинированный

дрены понижают УГВ, а вертикаль-

систематический дренаж:

1 – горизонтальная дрена;

ные – УНПВ. Конструкция дренажа

2 – самоизливающаяся скважина;

достаточно

сложна,

поэтому

его

3 – кривая депрессии (пониженный

устраивают редко.





















УГВ); 4 – защищаемое здание





















Лучевой

систематический

дре-









наж внесен в классификацию как перспективный для тесной город-

ской застройки [3]. На практике он реализован только как локальный

лучевой дренаж и рассмотрен в следующем разделе (локальные дре-

нажи).

























Перехватывающие дренажи подразделяются на две разновидности:

береговые (перехват фильтрации из водоемов);

головные (перехват фильтрационных потоков со склонов).

33

Береговой перехватывающий дренаж устраивают вдоль берега водоема для защиты застройки от подъема УГВ вследствие фильтрации в берега, то есть для защиты от подпора со стороны водоема (рис. 15).

4

3

2

1

Рис. 15. Береговой перехватывающий дренаж:

1 – горизонтальная дрена; 2 – кривая депрессии (пониженный УГВ); 3 – защищаемое здание; 4 – водоем

Головной перехватывающий дренаж

3

5

защищает застройку от фильтрационных

4







потоков со склонов (рис. 16). Кроме гори-

2

1



зонтальной дрены, возможно устройство

Рис. 16. Головной



нагорной канавы для перехвата поверх-

перехватывающий дренаж:

1 – горизонтальная дрена;

ностного стока, а также в качестве от-

2 – кривая депрессии

крытой дрены. Немаловажно, что голов-

(пониженный УГВ);

ная дрена защищает не только от подто-

3 – защищаемое здание;

4 – естественный УГВ;

пления, но и от возможного оползня

5 – нагорная канава

грунта, так как происходит постоянное осушение массива склона.

Дренирующие водоемы и водотоки – это искусственные озера,

пруды, котлованы, каналы, канавы. Пример искусственного озера для дренирования микрорайонной застройки показан на рис. 3 (с. 13). Главными условиями для надежного дренирования являются хорошая проницаемость грунтов прилегающей территории (k > 5 м/сут) и гидравлическая связь этих грунтов с водоемом или водотоком. Устройство дренирующих водоемов связано с ландшафтной архитектурой. Они не только дренируют местность, но и улучшают ее живописность и микроклимат.

Локальные дренажи (зданий и сооружений)

Локальные дренажи устраивают для защиты от подтопления отдельных зданий и сооружений. При нормальной работе дренажа пониженный УПВ должен находиться ниже отметки пола подвала или

34

основания сооружения не менее 0,5 м [2]. Таким образом, при локальной защите от подтопления норму осушения берут не по СНиПу [1] (в отличие от общих дренажей), а отсчитывают как понижение УПВ от низа защищаемого объекта. Локальные дренажи применяют повсеместно. Хотя критерий их выбора связан с грунтами небольшой проницаемости при коэффициентах фильтрации k < 5 м/сут, однако такие дренажи применяют и в хорошо проницаемых грунтах. Поэтому локальные дренажи можно считать достаточно универсальными.

Для зданий и сооружений в городском строительстве устраивают следующие локальные дренажи [2]:

1)пластовые (наиболее надежные);

2)горизонтальные трубчатые (массовое применение); а) пристенные (для зданий на водоупоре); б) кольцевые (контурные, вокруг компактных зданий);

в) одно- и двухлинейные (для вытянутых зданий);

3)вертикальные (скважины – распространены в США);

4)лучевые (в условиях тесной городской застройки);

5)сопутствующие (для дорог и сетей);

6)вакуумные;

7)пневмонагнетательные;

8)комбинированные (в широкой трактовке термина).

В перечисленной классификации основное место занимают дренажи, в которых движущей силой является гравитация. Другими словами, это дренажи, где фильтрационный водоприток грунтовых и напорных вод происходит самотеком, без привлечения дополнительных движущих сил (вакуума, электроосмоса и др.); они наиболее распространены. Простейшим дренажом такого типа является канава. Как только ее дно оказывается ниже УГВ, в нее сразу же начинается фильтрационный водоприток. С дренажей в виде канав начиналась история древних цивилизаций: осушение болот долины Нила 6000 лет назад, осушение междуречья Тигра и Евфрата 5000 лет назад [39]. С тех пор дренажи значительно усложнились.

Вначале познакомимся с основными элементами дренажа, для чего проследим путь прохождения подземной воды из грунта – через фильтрующие обсыпки – в дрены и далее, вплоть до выпуска в дождевую канализацию, или водоем, или нижележащий подземный пласт.

35

Элементы дренажа

Перечислим основные элементы дренажа:

1)водоприемное устройство (дрена, скважина);

2)фильтрующие обсыпки и слои (защита от заиления);

3)смотровые колодцы (для удобства обслуживания и ремонта);

4)водоотводящая труба (дренажный коллектор);

5)насосная станция перекачки дренажных вод (не всегда);

6)труба-выпуск дренажных вод (в К2, водоем или пласт).

3

3



УГВ

1, 2



6

Дождевая

канализация



3 4

5

К2

Рис. 17. Элементы дренажа (на примере кольцевого дренажа)

Элементы дренажа рассмотрим на примере кольцевого дренажа (рис. 17). Он защищает от подтопления грунтовыми водами подвал дома. Дрены 1 уложены вокруг здания на такой глубине, чтобы кривая депрессии УГВ находилась относительно пола подвала как минимум на 0,5 м ниже. Дрены обсыпаны слоями щебня (в непосредственной близости) и песка (между щебнем и окружающим грунтом) для защиты внутреннего пространства дрен от заиления частицами грунта. Грунтовая вода проходит фильтрующую обсыпку 2, достаточно чистая попадает в дрену 1 через водоприемные отверстия или щелипропилы. Подземную воду, попавшую внутрь дрены, называют дренажным стоком, который самотеком отводится дренами и через один

36

из смотровых колодцев 3 поступает по дренажному коллектору 4 в резервуар насосной станции перекачки 5. Оттуда дренажные воды время от времени насосом перекачиваются в коллектор дождевой канализации К2. Элемент 5 не всегда нужен.

Дрены, фильтрующие обсыпки и слои

Дрены – это водоприемные и одновременно водоотводящие элементы дренажных сооружений и систем. В городском строительстве их устраивают из труб. Трубопроводы могут быть [2]:

асбестоцементные (чаще всего);

чугунные (обычно под фундаментами);

керамические (в агрессивных средах);

трубофильтры из пористого беспесчаного бетона;

полимерные гибкие (в основном в период строительства). Трубы, кроме полимерных, применяют диаметром 150 (min), 200,

250, 300 мм. Полимерные – 100, 200 мм. Минимальный уклон дрен

0,003, в проектах обычно назначают уклон 0,005 [40].







Асбестоцементные

трубы

d

1/3 d

безнапорные по ГОСТ 1839–



80* чаще всего используют







20…50 см

для дрен из-за легкости про-





делывания в них отверстий.

d

1/3 d

Пропилы ножовкой или свер-



ленные отверстия диаметром







10…15 см

1–1,5 см не должны захваты-



вать более ⅓ диаметра трубы







Рис. 18. Асбестоцементные трубы:

(рис. 18). Шаг пропилов и от-



верстий рассчитывают по [2].



а – с пропилами; б – с отверстиями



Трубы

соединяют

муфтами









(рис. 19).





Чугунные канализационные раструбные трубы по ГОСТ 6942–80

применяют под зданиями, так как они прочнее асбестоцементных.

Водоприемными отверстиями в них служат стыки-раструбы, которые

сверху не зачеканивают наполовину (рис. 20). Стык не доводят до

упора на 1,5–2 см [40]. Эти трубы применяют также для глухих кол-

лекторов, отводящих дренажный сток. Стыки зачеканивают смоляной

37

ЗФМ
Зазор 10 мм
Рис. 21. Керамические трубы
Грунтовая вода

или битумизированной паклей (кáболкой) и расширяющимся ас-

бестоцементным раствором [41].





Грунтовая вода

Муфта

Зачеканка



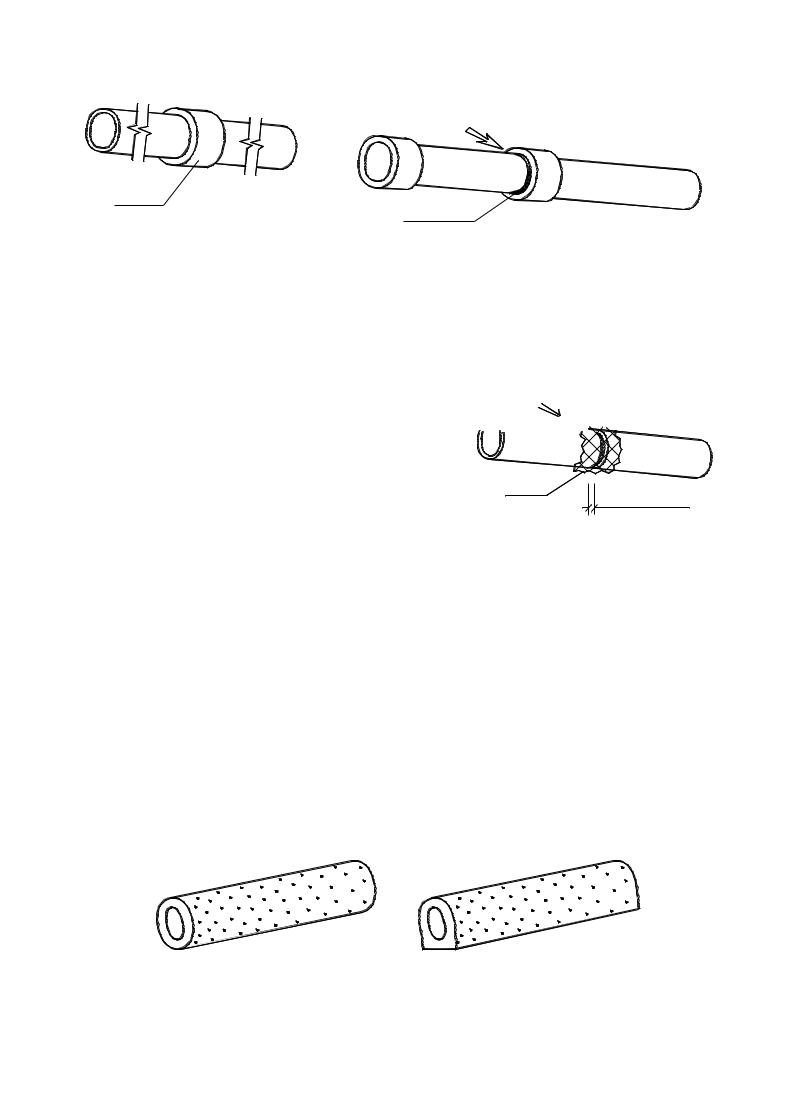

Рис. 19. Соединение дрен

Рис. 20. Соединение дрен из чугунных

из асбестоцементных

канализационных раструбных труб

безнапорных труб



Керамические дренажные трубы по ГОСТ 8411–74* отличаются стойкостью к агрессивным воздействиям грунтовой влаги. Особенность их устройства состоит в том, что отверстия в них не пробивают. Грунтовая

вода попадает внутрь дрены через зазор стыка, который должен быть 10 мм (рис. 21). Стык накрывают защитным

фильтрующим материалом (ЗФМ) – стекловатой, геотекстилем или мхом. Трубы

выпускают длиной 33 и 50 см [42]. В городах их применяют в основном для дренирования парковых зон.

Трубофильтры из пористого беспесчаного бетона [2; 3; 40; 43; 44] применяют для повышения технологичности строительства дренажа, так как вместо двухслойной щебеночно-песчаной обсыпки вокруг дренажной трубы требуется уложить лишь песок. Конструкции трубофильтров показаны на рис. 22. Они рассчитаны на работу в неагрессивных средах. Изготавливают трубофильтры из мелкого щебня или гравия фракций 2,5–10 мм и цемента М500 [3; 40; 43; 46]. Соотношение вяжущего и заполнителя принимается 1 : 6, водоцементное отношение берется в пределах 0,35–0,45.

Рис. 22. Керамические трубы

38

Полимерные гибкие трубы находят применение в основном для временных дренажей на период строительства, что облегчает работы нулевого цикла в котлованах с водопритоками подземных вод. Их поставляют в бухтах. Водоприемные отверстия в них проделывают на заводе-изготовителе, поверхность труб гофрирована с укрепленным ЗФМ из минваты или полимерного волокна (рис. 23).

Рис. 23. Полимерная гибкая гофрированная труба с ЗФМ

Фильтрующие обсыпки и слои вокруг дрен и скважин защищают их от заиления частицами грунта. На рис. 24 изображено поперечное сечение дрены с традиционной двухслойной обсыпкой. Первый слой, рядом с дреной, устраивают из щебня. Второй слой, между щебнем и

УГВ

грунтом, –

из песка. Берут

фракцию щебня 3–20 мм, же-

min 10 см

min 15 см

лательно кубической или сфе-

рической формы с содержани-

Песок

ем глинистых частиц не более

Щебень





Дрена

1,5% по массе. Песок средне-



зернистый,

с коэффициентом



неоднородности К60/10 < 5,

Рис. 24. Двухслойная обсыпка дрены

должен быть чистый, лучше



речной, с содержанием глини-

стых частиц не более 5% [40]. Проверку подбора обсыпок следует делать по [2].

Скважины

Дренажные вертикальные скважины удобны в тесной застройке, когда грунты имеют коэффициент фильтрации более 5 м/сут [2]. Мощность обводненных пород должна превышать несколько метров, с глубиной залегания водоупора свыше 8–10 м [2]. Выбор скважины вместо горизонтальной дрены должен быть экономически обоснован,

39

так как она требует насоса. В Омске скважины для понижения УГВ нецелесообразны, так как грунты имеют коэффициенты фильтрации менее 1 м/сут. Исключение составляют поглощающие скважины, сбрасывающие дренажные воды в нижележащий пласт; они экономичны, но такой сброс должен быть обоснован (с. 42). Разновидностью дренажных скважин являются горизонтальные и наклонные. Их устраивают с помощью специальных буровых станков или продавливанием домкратом. Горизонтальные скважины применяют для лучевых дренажей (с. 45).

Скважины изготавливают чаще всего из стальных труб диаметром 100–200 мм. Просверливают отверстия на участке трубы, соответствующем залеганию ПВ. Скважность отверстий должна быть 20– 25% [2]. Трубу поверх отверстий обматывают мелкой латунной сеткой (ячейка не более 1 мм) и опускают в пробуренную полость грунта. В зазор между трубой и грунтом насыпают крупнозернистый песок слоем не менее 5 см – это защитная фильтрующая обсыпка [45]. Внутрь скважины опускают погружнóй насос. Подробнее о скважинах [2].

Смотровые колодцы

Смотровые колодцы для



дренажа сооружают из же-



лезобетонных колец почти



так же, как канализацион-



ные, по ГОСТ 8020–80. Шаг



колодцев не более 35 м при



диаметре дрены 150 мм и



не более 50 м – при диа- Дрена



метре 200–300 мм. В отли-

Отстойник 0,5–1 м

чие от канализационных,



они должны иметь отстой-

Рис. 25. Смотровой колодец

ник для выпадения в осадок



частиц грунта из дренажных вод (рис. 25). Люки колодцев на асфаль-

товых покрытиях должны быть вровень с ними, на газонах – выше на 5–7 см, на пустырях – выше на 20 см. Диаметр колец 1 м при глубине колодца до 3 м или 1,5 м – при его глубине свыше 3 м [24]. Дно колодца устраивают из монолитной подбетонки [2].
