При эксплуатации внутренней канализации выполняют работы:

–текущие ремонты по заявкам жильцов (чаще всего прочистка засорившихся труб с помощью гибких стальных тросов длиной от

3 до 10 м);

–капитальные ремонты с заменой трубопроводов.

Основанием для проведения капитального ремонта системы канализации может быть физический износ канализации (рис. 18). При этом в жилищном хозяйстве можно руководствоваться «Правилами оценки физического износа жилых зданий» [2], а также недавно появившимися «Правилами и нормами технической эксплуатации жилищного фонда» [12].

Реконструкция внутренней канализации

Реконструкция любой канализационной системы – это производство строительно-монтажных работ с целью приведения эксплуатационных показателей системы к уровню современных требований (ГОСТов, СНиПов и др.). Подробнее на с. 31 (по аналогии).

Гидравлический расчет внутренней канализации

Внутреннюю канализацию обычно не рассчитывают, а проверяют гидравлику отдельных участков в соответствии с требованиями СП 73 СНиП 2.04.01-85 [15]. Рассмотрим основы гидравлических расчетов канализации [22].

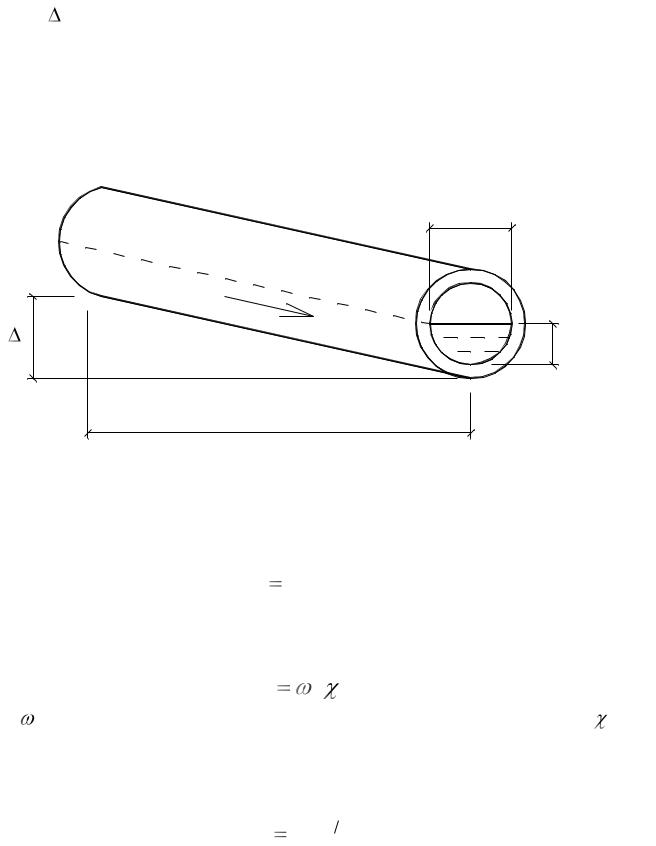

Канализация – это система с безнапорными потоками сточной жидкости, имеющими свободную поверхность – границу между жидкостью и газом, на которой действует атмосферное давление. Внутри канализации поддерживают атмосферное давление с помощью вентиляционных стояков или вакуумных клапанов (с. 41).

Сточные воды внутри канализации движутся самотеком. С этой целью горизонтальные участки труб имеют уклон в сторону стояков. Диаметры и оптимальные уклоны труб назначают конструктивно:

50 мм от моек, умывальников и ванн с уклоном 0,035; 100 мм от унитазов с уклоном 0,02.

51

Для расчета безнапорных потоков широко применяется формула Шезú

где R – гидравлический радиус в метрах; С – коэффициент Шезú. Гидравлический радиус находят так:

R ,

где – площадь живого сечения потока (поперечного сечения); – смоченный периметр, то есть часть периметра живого сечения потока, где жидкость соприкасается с твердыми стенками.

Коэффициент Шезú можно определить по формуле Маннинга

52

где n – коэффициент шероховатости стенок трубы или канала обычно в пределах 0,012–0,014; R – гидравлический радиус, подставляемый в метрах.

Более точной является формула Н.Н. Павловского, которая здесь не приводится. На ее основе А.А. Лукиных и Н.А. Лукиных составили подробные таблицы для гидравлического расчета канализационных сетей [9].

Скорость потока связана с расходом q соотношением вида

V q .

Таким образом, приведенные формулы позволяют осуществлять гидравлический расчет любых безнапорных потоков, в том числе в системах внутренней канализации.

Обычно для расчетов используют вспомогательные таблицы или номогр. Заметим, что формула Шези справедлива для потоков с турбулентным режимом. Таких потоков на практике подавляющее большинство, особенно в канализационных сетях.

Другие проверочные гидравлические условия и расчеты для внутренних канализационных сетей изложены в СП 73 СНиП 2.04.0185 [15], куда мы и отсылаем читателя.

ВНУТРЕННЕЕ ГАЗОСНАБЖЕНИЕ

Внутреннее газоснабжение зданий – это система, предназначенная для подачи газа внутри зданий к газовым приборам на бытовые, коммунальные и промышленные нужды.

В состав внутреннего газоснабжения могут входить:

1)стальные водогазопроводные трубы с соединением на сварке;

2)запорная арматура: пробочные (пробковые) краны и задвижки;

3)контрольно-измерительные приборы (за исключением жилых зданий);

4)газовые приборы.

Газовые приборы могут быть:

–для приготовления пищи (газовые плиты и печи);

–горячего водоснабжения (газовые водонагреватели);

–отопления (газовые котлы и камины).

53

Отметим также, что иногда газоснабжение здания может состоять лишь из газового баллона и газовой плиты.

Внутреннее газоснабжение зданий проектируют по СП СНиП 2.04.08-87* [17] с учетом требований «Правил безопасности в газовом хозяйстве» [11].

Классификация внутреннего газоснабжения

Внутреннее газоснабжение может быть:

а) по стальным газопроводам, прокладываемым открыто; б) баллонное (в жилых домах до двух этажей). Потребителями газа являются [17]:

–производственные здания промышленных и сельскохозяйст-

венных предприятий с давлением в газопроводах не более 0,6 МПа, или 6 кгс/см2 (газопроводы высокого давления Г3);

–предприятия бытового обслуживания производственного характера с давлением в газопроводах не более 0,3 МПа, или 3 кгс/см2 (газопроводы среднего давления Г2);

–предприятия бытового обслуживания непроизводственного ха-

рактера и общественные здания с давлением в газопроводах не более 0,005 МПа, или 0,05 кгс/см2 (газопроводы низкого давления Г1);

–жилые дома с давлением с давлением в газопроводах не более 0,003 МПа, или 0,03 кгс/см2 (газопроводы низкого давления Г1).

Элементы внутренних газопроводов Г1

Элементы внутреннего газоснабжения Г1 рассмотрим на примере жилых зданий:

1 – ввод газопровода Г1;

2 – разводящая сеть Г1;

3 – стояки;

4 – подводки к газовым приборам;

5 – газовые приборы.

54

Баллонное газоснабжение

В жилых зданиях до двух этажей может быть применено баллонное газоснабжение, состоящее лишь из газового баллона и газовой плиты. Газовые баллоны подразделяются на три типа [8] с вместимостью:

1-й тип – 5, 12, 27 л;

2-й – 12, 27 л (др. конструкция);

3-й – 50 л.

Баллоны развозят по заказам жителей на специальных грузовых автомобилях. Например, в городе Омске многие 1–2-этажные жилые дома имеют газоснабжение с баллонами по 50 л.

Газоснабжение сельскохозяйственных зданий

Газоснабжение животноводческих, птицеводческих и звероводческих зданий устраивают:

–для приготовления кормов для животных, птиц и зверей с учетом запаривания грубых кормов и корнеплодов;

–подогрева воды для питья животных и санитарных целей.

Монтаж внутренних газопроводов

Монтаж внутренних газопроводов аналогичен монтажу внутренних водопроводов (с. 29). При этом вначале строительная организация выполняет основные строительные работы до прихода монтажников (с. 29). Монтаж газопроводов и оборудования ведут с учетом нормативных документов [11; 17].

Испытание внутренних газопроводов

Внутренние газопроводы испытывают давлением на герметичность с помощью сжатого воздуха от компрессора. Трубопроводы и арматуру обмазывают мыльным раствором. Наблюдения за падением давления ведут по манометрам. Утечку газа определяют по местам появления мыльных пузырей. После выявления мест утечки газа де-

55

фектные места труб тщательно завариваются, а неисправную арматуру заменяют [1].

Эксплуатация внутреннего газоснабжения

Эксплуатация систем внутреннего газоснабжения любых зданий должна соответствовать «Правилам безопасности в газовом хозяйстве» [11]. Для жилых зданий, кроме того, учитывают п. 5.5 «Правил и норм технической эксплуатации жилищного фонда» [12].

Основное требование – пользователь обязан обеспечивать надлежащее техническое состояние и безопасность эксплуатируемых систем внутреннего газоснабжения зданий, не предпринимать самовольно никаких изменений в их устройстве.

Реконструкция внутреннего газоснабжения

Реконструкцию систем внутреннего газоснабжения выполняют для проектов при условии организации технического надзора [11].

Потребность в ней возникает при приведении эксплуатационных показателей системы к уровню современных требований.

Виды реконструкции этих систем аналогичны видам внутреннего водопровода (с. 31), с учетом специфики повышенной безопасности при устройстве систем газоснабжения.

Реконструкция внутреннего газоснабжения может быть вызнана не обязательно самим состоянием системы. Общая реконструкция здания может вызвать реконструкцию и системы газоснабжения.

Ввод в эксплуатацию внутреннего газоснабжения и первый розжиг после реконструкции должны проводиться представителями специализированной организации.

Гидравлический расчет внутренних газопроводов

С помощью гидравлического расчета определяют расходы газа на участках сети, а также потери давления в трубопроводах с назначенными диаметрами.

56

Расход газа принимают по нормам расхода теплоты при использовании газа на те или иные нужды [17]. Например, в год на одного человека, проживающего в квартире с газовой плитой, требуется 2800 МДж теплоты. Для сравнения: в год на приготовление кормов для животных с учетом запаривания грубых кормов и корнеплодов требуется расход теплоты:

–на 1 корову – 8400 МДж;

–на 1 свинью – 4200 МДж;

–на 1 лошадь – 1700 МДж.

Расход теплоты пересчитывают на объемный расход газа при температуре 0оС при нормальном атмосферном давлении. Далее потери давления в трубопроводах вычисляют по формуле Вейсбаха

V 2 p ,

2

где – коэффициент гидравлического сопротивления (с. 32); – плотность газа; V – скорость газа в трубопроводе.

Далее гидравлический расчет аналогичен водопроводу (с. 32), его проводят в соответствии с рекомендациями прил. 5 СНиП [17].

57

ЗАКЛЮЧЕНИЕ

Прочитав данную книгу один раз, попробуйте сдать электронный зачет. 125 вопросов зачета приведены в приложении.
