1. ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ПРОГРАММОЙ РАСЧЕТА RNS НА ЭВМ «РАСЧЕТ ПРОЧНОСТИ НОРМАЛЬНЫХ СЕЧЕНИЙ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ»

Программа RNS предназначена для проверки прочности нормальных сечений изгибаемых, внецентренно сжатых и внецентренно растянутых в плоскости, совпадающей с главной осью сечения элементов. Рассматриваются прямоугольные, тавровые с полкой вверху или внизу и двутавровые поперечные сечения с любым количеством, размещением и классом арматуры. Рассчитываются напрягаемые и ненапрягаемые конструкции. В программе RNS реализован общий случай расчета прочности нормальных сечений по п. 3.28 СНиП 2.03.01-84* «Бетонные и железобетонные конструкции».

По программе RNS могут быть рассчитаны косоизгибаемые железобетонные элементы прямоугольного сечения.

Размерности исходных данных, параметров эмпирических формул и результатов счета применены в следующих единицах физических величин: силы – в кгс, моменты сил – в кгс·см, напряжения – в кгс/см2, геометрических параметров – в см.

1.1. Описание и подготовка исходных данных

Описание исходных данных проведено в порядке их ввода в программу (см. бланк исходных данных (рис. 1).

h, b, h'f, b'f, hf, bf – параметры (см) сечения; при отсутствии верхней или нижней полки (тавровое или прямоугольное сечение)

h'f или hf

равны нулю, b'f или bf

равны b (рис. 2);



Rb – расчетное сопротивление (кгс/см2) бетона сжатию см.

табл. 13 (здесь и далее ссылки на СНиП 2.03.01-84*

[1]);

σsc,u – см. п. 3.12

(кгс/см2);







α – см. п. 3.12;









N

число

рядов

арматуры,

число

стержней для

косоизгибаемых элементов;







Mr

– расчетный

изгибающий момент

(кгс·см)

в плоскости,

совпадающей с главной осью поперечного сечения; для внецентренно сжатых и внецентренно растянутых элементов принимается равным нулю;

4

h

b

f

f

hf

bf

























Rb

σsc,u

α

N









Мr

Ns

My

















h0i

Asi

FP

Rs

η

Rsc

β

σsp

γ´sp

γsp

∆σsp

b0i

























































































































Рис.1. Бланк исходных данных программы RNS

Ns – расчетное нормальное усилие (кгс); вводится со знаком "−" при сжатии; для изгибаемых элементов принимается равным нулю;

e' – расстояние (см) от уровня приложения нормального усилия до наиболее сжатого волокна сечения; вводится со знаком "−" при расположении уровня силы за пределами сечения со стороны наиболее сжатого волокна; для изгибаемых элементов принимается равным нулю;

Mу – расчетный изгибающий момент (кгс·см) в плоскости, перпендикулярной главной оси поперечного сечения (для

косоизгибаемых

элементов);

для

внецентренно

сжатых,

изгибаемых и

внецентренно

растянутых

элементов принимается

равным нулю;









h0i – расстояние (см) от

наиболее сжатого волокна

сечения

до соответствующих стержня и ряда арматуры;

Asi – площадь поперечного сечения (см2) стержней ряда арматуры (стержня для косоизгибаемых элементов);

5

FP – признак счета; для арматуры, имеющей физический предел текучести классов A-I, A-II, A-III, Bp-I, принимается равным единице, в остальных случаях FP = 0;

а)

b'f

Mr

б)

Ns









e'

h0i

h'f

h

Asi

b hf

bf

Главная ось сечения

в)

Mr

α

h0i

1

My





x

Asi

b0i

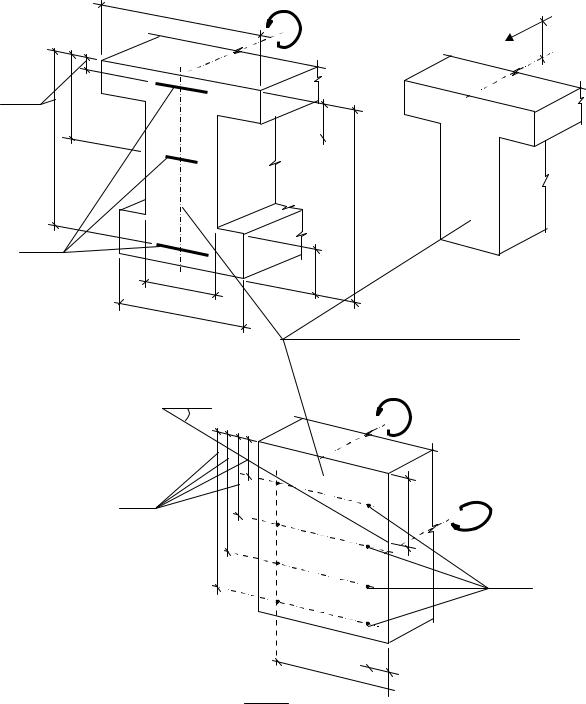

Рис.2. Схемы расчетных сечений: а – изгибаемых элементов (плит, балок); б – внецентренно сжатых элементов (колонн) и внецентренно растянутых элементов (нижних поясов ферм); в – косоизгибаемых элементов (стеновых панелей)

6

Rs

расчетное

сопротивление арматуры

растяжению

(кгс/см2) см. табл. 22;









η

см. п. 3.13;

для классов арматуры, не

указанных в

п. 3.13,

η = 1;









Rsc

– расчетное сопротивление арматуры сжатию (кгс/см2)

см. табл. 22;











β

см.

п. 3.28; для классов арматуры, не отмеченных в

п. 3.28,

β = 1;









σsp – контролируемое напряжение (кгс/см2) предварительно

натянутой

арматуры

перед

бетонированием

учетом

соответствующих потерь); для ненапрягаемых стержней равно нулю;

γ'sp, γsp – см. п. 1.27, формула (6) с принятием соответственно знаков "+" и "−"; для ненапрягаемой арматуры

равны нулю;





σsp – см. п.3.28; для

классов арматуры, не

отмеченных в

п. 3.28,

σsp = 0;





b0i

– расстояние (см)

от наиболее сжатого

от воздействия

Mу волокна сечения до соответствующего стержня арматуры; для всех случаев, кроме косого изгиба, равно нулю.

Число строчек последней таблицы исходных данных равно N.

1.2. Расшифровка результатов расчета

По программе RNS выдаются следующие результаты расчета для элементов:

изгибаемых

несущая способность MD, кгс·см;

Х – высота сжатой зоны бетона, см;

XL, XG – последний диапазон отыскания Х, см;

С – число циклов решения;

SUMS, NB – параметры равновесия, усилия в продольной арматуре и усилие в бетоне, кгс;

столбец SIGS – напряжения в арматуре, кгс/см2:

вs (со знаком «–»);

вAs;

оценка прочности, резерв или дефицит, %.

7

внецентренно сжатых и внецентренно растянутых

– несущая способность ND, кгс;

– Х – высота сжатой зоны бетона, см;

– XL, XG – последний диапазон отыскания Х, см;

– С – число циклов решения;

– SMSN, SBN – параметры равновесия, сумма моментов сил в растянутой и сжатой арматурах относительно уровня N и момент усилия в сжатом бетоне относительно уровня N, кгс·см;

столбец SIGS – напряжения в арматуре, кгс/см2:

вs (со знаком «–»);

вAs;

оценка прочности, резерв или дефицит, %.

косоизгибаемых

несущая способность MD, кгс·см;

Х – высота сжатой зоны бетона, см;

XL, XG – последний диапазон отыскания Х, см;

С – число циклов решения;

SUMS, NB – параметры равновесия, усилия в продольной арматуре и усилие в бетоне, кгс;

столбец SIGS – напряжения в каждом стержне арматуры, кгс/см2:

вs (со знаком «–»);

вAs;

ALF – угол наклона границы сжатой зоны бетона к горизонтальной оси сечения;

ALFL, ALFG – диапазон отыскания ALF;

C1 – число циклов решения;

SMS1 – сумма моментов сил в стержнях арматуры относительно первого стержня;

SB1 – момент усилия в сжатом бетоне относительно первого стержня;

оценка прочности, резерв или дефицит, %.

1.3. Примеры расчета

Пример 1. Дано: пустотная железобетонная плита перекрытия ПК63.12-10АIVт серии 1.141-1 с преднапряженной арматурой 5Ø14А-IV; размеры плиты 119х628х22 см, параметры плиты

8

приведены на рис. 3; бетон тяжелый класса В20; расчетная

равномерно распределительная нагрузка – 1330 кгс/м2.

Требуется произвести проверку прочности нормального

сечения.







а)











Sр







q



б)











l 0









Эп. М

в)











159







=1160









h=220

a=30





5Ø14A-IV



=1190









г)



f=1160









=30,5





=220

f

0





h









h

=30,5

a

b=221

Asp=7,69 см2



bf=1190



f







h







Рис.3. Параметры плиты: а – конструктивная схема; б – расчетная схема;

в – параметры поперечного сечения; г – расчетное сечение (мм)





9



Заполнение исходных данных и расчет производятся в командном файле rnsstart.bat (все символы записаны латинскими прописными буквами).

Программа RNS исходные данные







H





B





HFH





BFH



HF





BF









































































22







22.1





3.05







116

3.05







119









































































RB





SIGSCU







AL



N













































































105.3







5000





0.85





1























































































MR











NS











EH





MY









































































766878







0







0





0



































































H0





AS



FP

RS

ETA



RSC





BET



SIGSP



GSPH



GSP



DSIGSP



B0

















































19





7.69



0

5200

1.2

4000



0.8



4900



1.13





0.87



0





0



























Результаты расчета

















Несущая способность MD---------------









775989.4 кгссм











Х --------------------------------------------------





































6.8753







см











XL--------------------------------------------------





































6.8750







см











XG-------------------------------------------------



































6.8757







см











С---------------------------------------------------



































16 циклов

















SUMS---------------------------------------------



























46156.9 кгс











NB



------------------------------------------------































-46157.2 кгс

















Столбец SIGS:



























































6002.20









































Прочность достаточна. Резерв













1.19 процентов
