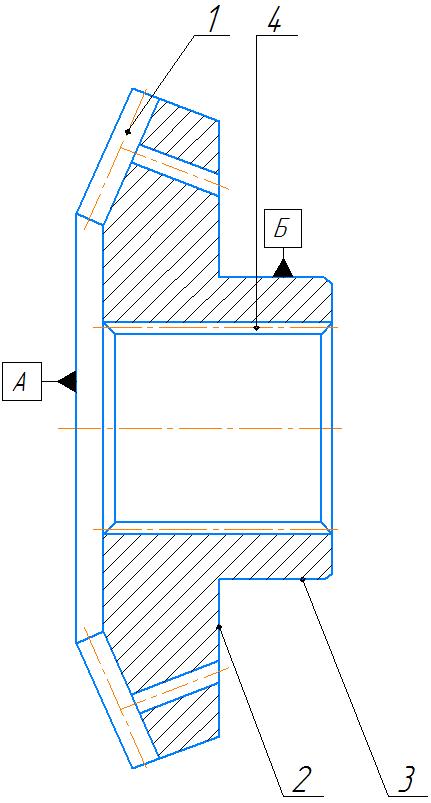

Таблица 1.2 – Дефектовочная карта
Дефектовочная карта |
||||||
Шестерня |
||||||
|
Обозначение |
|||||
|
||||||
Материал |
||||||
Сталь 18ХГТ |
||||||
ГОСТ 4543-71 |
||||||
|
||||||
––––– |
||||||
Позиция |
Возможный дефект |
Способ установления дефекта и средства контроля |
Размер, мм |
Заключение |
||
по рабочему чертежу |
допустимый без ремонта |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|
- |
Обломы или трещины |
Осмотр |
|
|
Браковать |
|
1 |
Повреждение, смятие зубьев |
Шлицевой калибр 35 ГОСТ 24705-2004 |
|
|
Браковать. |
|
2 |
Износ привалочной поверхности |
Микрометр ГОСТ 6507-90 |
|
|
Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера, нарезать резьбу |
|
3 |
Износ посадочной поверхности |
Микрометр ГОСТ 6507-90 |
|
|
Ремонтировать. Обработать до выведения следов износа, наплавить, обработка до требуемого размера |
|
4 |
Смятие, повреждение шлицов |
Микрометр ГОСТ 8111-02500 Д |
|
|
Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера |
|
