Проектирование приспособления для фрезерования шпоночного паза.

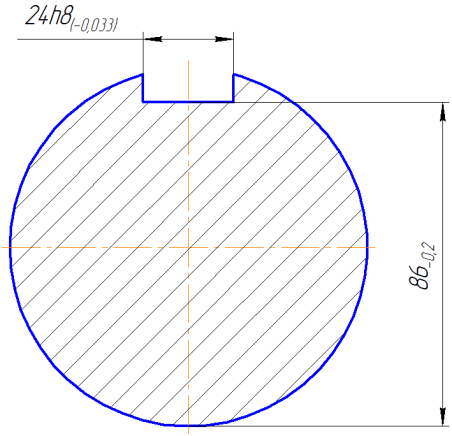

Исходные данные.
Материал заготовки – Сталь 45 ГОСТ
1050-88. Металлорежущий станок выбираем в
зависимости от схемы установки заготовки.
В свою очередь схема установки определяется
величиной погрешности базирования
,
которая не должна превышать половины
допуска на размер
,
т.е. величину 0,1 мм.
Погрешность базирования определяем по формуле:
где
– допуск диаметра, которым вал базируется
на призму.
– половина рабочего угла призмы. Т.к.
рабочий угол стандартной призмы
составляет 90°, то
.
Получаем:
Так как
,
следовательно, применяем вертикальную
схему обработки на вертикально-фрезерном
станке 6Р13.
Технические характеристики вертикально-фрезерного станка 6Р13 [1]
Размеры рабочей части стола, мм |
Частота вращения шпинделя, об/мин |
Число подач стола |
Вертикальная подача стола, мм/мин |
Мощность электродвигателя привода главного движения, кВт |
|
|
18 |
|
11 |
Режущий
инструмент выбираем по необходимой
точности обработки. При допуске на
ширину шпоночных пазов 0,033 мм выбираем
фрезу шпоночную цилиндрическую фрезу
ГОСТ 9140-78 [1], изготовленную из быстрорежущей
стали Р6М5.
Подача на зуб
Глубина резания
Вспомогательный инструмент: патрон
цанговый 191113050
ТУ 2-035-986-85 [2].
2.1 Описание работы приспособления.
Приспособление – специализированное универсально-безналадочное с гидроприводом предназначено для базирования и крепления заготовок валов при фрезеровании шпоночных пазов на вертикально-фрезерном станке 6Р13.
Приспособление содержит корпус 1, к которому с помощью болтов 18 жестко прикреплена призма 2. По бокам призмы расположены прихваты 9, к которым с помощью винтов 21 прикреплены прижимы 3. На нижней части корпуса закрепляются направляющие шпонки 12, с помощью которых приспособление базируется на столе станка. Закрепление приспособления на столе осуществляется с помощью болтов 15.
Приспособление работает следующим образом. Заготовку устанавливают на призму 2 и крепят прихватами 9. При подаче масла под давлением в полость гидроцилиндра 4, поршень вместе со штоком 7 движется вправо, давят на правый прихват, который прижимает с необходимым усилием заготовку к призме. Усилие крепления на правый прихват передается от шток-поршня гидроцилиндра через проушину 11 и ось 10. Таким образом, осуществляется зажим заготовки. Для разжима давление масла уменьшается, толкатель отходит назад, тянет за собой прихват и отжимает вал.
2.2 Силовой расчет приспособления.
Рассчитываем скорость резания по формуле:
где
D – диаметр фрезы;
Т – период стойкости;
t – глубина фрезерования;
Sz – подача на зуб;
В – ширина фрезерования;
Z – число зубьев фрезы;
– общий поправочный коэффициент,
учитывающий фактические условия резания,
находим по формуле:
где
– коэффициент, учитывающий качество
обрабатываемого материала [1];
– коэффициент, учитывающий состояние
поверхности заготовки;
– коэффициент, учитывающий материал
инструмента.
Используя табл. 1, 5, 6 [1, стр. 262-263] получим:
Используя табл. 39 и 40 [1, стр.286-290] найдём значения коэффициентов и показатели степени в формуле:
Частоту вращения фрезы найдём по формуле:
Ближайшая стандартная частота по
паспорту станка
,
поэтому скорректируем значение скорости:
Определим окружную силу при фрезеровании по формуле:
По табл. 9 [1, стр. 264] определим, что
.
Используя табл. 41 [1, стр. 291] найдем значения коэффициентов и показатели степени в формуле:
Величины остальных составляющих силы резания найдем через окружную силу, используя табл. 42.
Горизонтальная
сила (подачи)
.
Вертикальная
сила
.
Радиальная
сила
Осевая
сила
.
