Курсовая по Вт 3 / Маршрутная карта Близняков

Дефектовочная карта

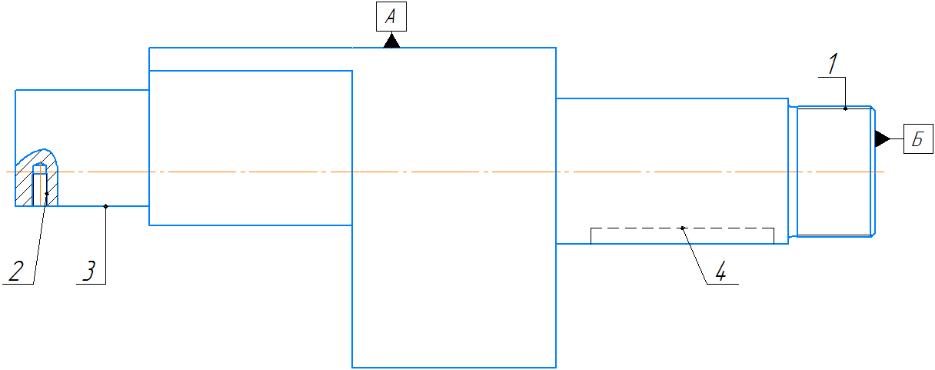

Стойка

Обозначение

Материал

Сталь 40Х

ГОСТ 4543-71

–––––

Позиция

Возможный дефект

Способ установления дефекта и средства контроля

Размер, мм

Заключение

по рабочему чертежу

допустимый без ремонта

1

2

3

4

5

6

-

Обломы или трещины

Осмотр

­

­

Браковать

2

Повреждение, смятие резьбы

Резьбовой калибр-пробка М45х1,5-8g ГОСТ 24705-2004

М45х1,5-8g

Непрохождение калибра

Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера, нарезать резьбу

2

Повреждение, смятие резьбы

Резьбовой калибр-пробка М5-6H

ГОСТ 24705-2004

М5-6H

Непрохождение калибра

Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера, нарезать резьбу

3

Износ поверхности

Штангенциркуль ШЦЦ-1-250-0,01

ГОСТ 166-89

Ремонтировать. Обработать до выведения следов износа, наплавить, обработка до требуемого размера

4

Износ шпоночного паза

Шпоночные калибр-пробка -B10-H63

ГОСТ 24109-80

Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера

Карта маршрутная

Группа

Наименование

код

материал

Стойка

Сталь 40Х

№

Наименование и содержание операции

Оборудование

Приспособление и инструмент

Примечание

1

2

3

4

5

005

Мойка

Моечная машина

АМ800 BC

Моющий раствор

Обеспечить устранение загрязнений

010

Рассверливание предварительное

Установ А

L=14, Ø7 мм,

Дефект №2

Станок вертикально-сверлильный 2А125

Втулка переходная МК5/МК1 сверло ГОСТ 10903-77

Сверлить до выведения следов износа

015

Фрезерование предварительное

Установ Б

L=63, Ø7 мм,

Дефект №4

Станок вертикально-сверлильный 2А125

Втулка переходная МК5/МК1 сверло ГОСТ 10903-77

Сверлить до выведения следов износа

020

Точение предварительное

Установ А

L=25, Ø46 мм,

Дефект №1

L=46, Ø38 мм,

Дефект №3

Токарно-винторезный станок 16А25

Резец проходной

ГОСТ 18868-73

Точить до выведения следов износа

025

Наплавка в среде СО₂.

Установ А

L=25 мм до Ø50 мм,

Дефект №1

L=46 мм до Ø42 мм,

Дефект №3

Установ Б

L=63 мм до Ø4 мм,

Дефект №4

Заварка отверстия

Установ А

L=14 мм до Ø0 мм,

Дефект №2

Полуавтомат

А-577-У

Наплавочная

головка УАНЖ-6

Не допускать попадания воздуха и различных включений, обеспечить равномерную наплавку

030

Фрезерование обдирочное

Установ Б

L=63 мм до Ø5 мм,

Дефект №4

Фрезерный станок ГФ2171

Фреза

ГОСТ 9140-78

Закрепить в центрах, фрезеровать в соответствующие размеры.

035

Сверление

Установ А

L=14, Ø3 мм,

Дефект №2

Станок вертикально-сверлильный 2А125

Втулка переходная МК5/МК1 сверло ГОСТ 10903-77

Сверлить до выведения следов износа

1

2

3

4

5

040

Точение чистовое

Установ А

L=25, Ø49 мм,

Дефект №1

L=46, Ø40,8 мм,

Дефект №3

Токарно-винторезный станок 16А25

Резец проходной

ГОСТ 18879-73

Обработать в соответствующие размеры, не допускать пилообразного профиля поверхности

045

Фрезерование чистовое

Установ Б

L=63 мм до Ø5,5 мм,

Дефект №4

Фрезерный станок ГФ2171

Фреза

ГОСТ 9140-78

Закрепить в центрах, фрезеровать в соответствующие размеры.

050

Рассверливание

Установ А

L=14, Ø3,5 мм,

Дефект №2

Станок вертикально-сверлильный 2А125

Втулка переходная МК5/МК1 сверло ГОСТ 10903-77

Рассверлить до выведения следов износа

055

Точение тонкое

Установ А

L=25, Ø48,5 мм,

Дефект №1

L=46, Ø40,2 мм,

Дефект №3

Токарно-винторезный станок 16А25

Резец проходной

ГОСТ 18879-73

Обработать в соответствующие размеры, не допускать пилообразного профиля поверхности

060

Развёртывание

Установ А

L=14, Ø3,8 мм,

Дефект №2

Станок вертикально-сверлильный 2А125

Втулка переходная МК5/МК1

развёртка

ГОСТ 2363-3385

Сверлить до выведения следов износа

065

Нарезать резьбу

L=25 M45x1,5 – 8g

Дефект №1

L=14, M5 – 6Н,

Дефект №2

Токарно-винторезный станок 16А25,

Станок вертикально-сверлильный 2А125

Резец проходной

ГОСТ 18879-73,

Втулка переходная МК5/МК1 сверло ГОСТ 10903-77

Сверлить до выведения следов износа

070

Шлифование тонкое

Установ А

L=46, Ø39,8^+0,05 мм,

Дефект №3

Станок круглошлифовальный 3У142МВМ

Круг

шлифовальный

ГОСТ 2424-83

Шлифовать до

выведения следов износа до шероховатости 1,6

075

Фрезеровать шпоночный паз на L=63 до 10 c радиусом скругления R=0,4 на глубину t = 5,6^+0,02

Дефект №4

Фрезерный станок ГФ2171

Фреза

ГОСТ 9140-78

Закрепить в центрах, фрезеровать в соответствующие размеры.

080

Контроль

Стол для контроля

Резьбовой калибр-пробка М45х1,5-8g,

М5-6H

ГОСТ 24705-2004,

Штангенциркуль ШЦЦ-1-250-0,01

ГОСТ 166-89,

Шпоночные калибр-пробка -B10-H63

ГОСТ 24109-80.

Контролировать размеры и взаимное расположение рабочих

поверхностей. Конусность, бочкообразность. Неплоскостность и непараллельность.
