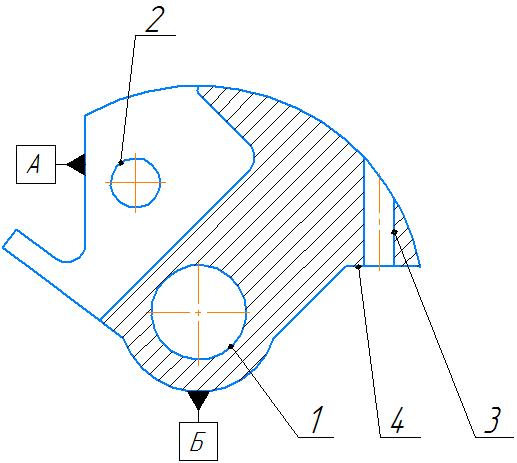

Таблица 1.2 – Дефектовочная карта
Дефектовочная карта |
||||||
Рычаг |
||||||
|
Обозначение |
|||||
|
||||||
Материал |
||||||
Сталь 45 |
||||||
ГОСТ 1050-88 |
||||||
|
||||||
––––– |
||||||
Позиция |
Возможный дефект |
Способ установления дефекта и средства контроля |
Размер, мм |
Заключение |
||
по рабочему чертежу |
допустимый без ремонта |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|
- |
Обломы или трещины |
Осмотр |
|
|
Браковать |
|
1 |
Повреждение отверстия |
Калибр-пробка НЕ-25-H45 ГОСТ 14810-69 |
|
|
Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера |
|
2 |
Повреждение отверстия |
Калибр-пробка НЕ-13-H45 ГОСТ 14810-69 |
|
|
Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера |
|
3 |
Повреждение отверстия |
Калибр-пробка НЕ-8-H45 ГОСТ 14810-69 |
|
|
Ремонтировать. Обработать до выведения следов износа, заварить, обработать до требуемого размера |
|
4 |
Износ привалочная поверхности |
Микрометр ГОСТ 6507-90 |
|
|
Ремонтировать. Обработать до выведения следов износа, наплавить, обработка до требуемого размера |
Таблица 2.1 – Карта маршрутная
Карта маршрутная |
Группа |
|||||
Наименование |
код |
материал |
||||
Рычаг |
|
Сталь 45 |
||||
№ |
Наименование и содержание операции |
Оборудование |
Приспособление и инструмент |
Примечание |
||
1 |
2 |
3 |
4 |
5 |
||
005 |
Мойка |
Моечная машина АМ800 BC |
Моющий раствор |
Обеспечить устранение загрязнений |
||
010 |
Рассверливание предварительное Установ А L=5, Ø16 мм, Дефект №2 L=29, Ø11 мм, Дефект №3 |
Станок вертикально-сверлильный 2А125 |
Втулка переходная МК5/МК1 сверло ГОСТ 10903-77 |
Сверлить до выведения следов износа |
||
015 |
Точение предварительное Установ А L=30, Ø30 мм, Дефект №1 |
Токарно-винторезный станок 16А25 |
Резец проходной ГОСТ 18868-73 |
Точить до выведения следов износа |
||
020 |
Фрезерование предварительное Установ Б L=29, Ø19 мм, Дефект №4 |
Фрезерный станок ГФ2171
|
Фреза ГОСТ 9140-78
|
Закрепить в центрах, фрезеровать в соответствующие размеры. |
||
025 |
Наплавка в среде СО2 Установ А L=30, Ø28 мм, Дефект №1 L=5, Ø14 мм, Дефект №2 Установ Б L=29, Ø22 мм, Дефект №4 Заварка отверстия Установ А L=29, Ø0 мм, Дефект №3 |
Полуавтомат А-577-У |
Наплавочная головка УАНЖ-6 |
Не допускать попадания воздуха и различных включений, обеспечить равномерную наплавку |
||
030 |
Точение черновое Установ А L=30, Ø26,3 мм, Дефект №1
|
Токарно-винторезный станок 16А25 |
Резец проходной ГОСТ 18869-73 |
Обработать в соответствующие размеры, не допускать пилообразного профиля поверхности |
||
035 |
Сверление предварительное Установ А L=5, Ø11,5 мм, Дефект №2 L=29, Ø6,5 мм, Дефект №3 |
Станок вертикально-сверлильный 2А125 |
Втулка переходная МК5/МК1 сверло ГОСТ 10903-77 |
Сверлить до выведения следов износа |
Продолжение таблицы 2.1
1 |
2 |
3 |
4 |
5 |
040 |
Фрезерование обдирочное Установ Б L=29, Ø20,7 мм, Дефект №4 |
Фрезерный станок ГФ2171
|
Фреза ГОСТ 9140-78
|
Закрепить в центрах, фрезеровать в соответствующие размеры. |
045 |
Точение чистовое Установ А L=30, Ø25,5мм, Дефект №1
|
Токарно-винторезный станок 16А25 |
Резец проходной ГОСТ 18879-73
|
Обработать в соответствующие размеры, не допускать пилообразного профиля поверхности |
050 |
Рассверливание предварительное Установ А L=5, Ø12,5 мм, Дефект №2 L=29, Ø7,5 мм, Дефект №3 |
Станок вертикально-сверлильный 2А125 |
Втулка переходная МК5/МК1 сверло ГОСТ 10903-77 |
Рассверлить до выведения следов износа |
055 |
Фрезерование чистовое Установ Б L=29, Ø20,2 мм, Дефект №4 |
Фрезерный станок ГФ2171
|
Фреза ГОСТ 9140-78
|
Закрепить в центрах, фрезеровать в соответствующие размеры. |
060 |
Точение тонкое Установ А L=30, Ø25,1+0,52 мм, Дефект №1
|
Токарно-винторезный станок 16А25 |
Резец проходной ГОСТ 18879-73 |
Обработать в соответствующие размеры, не допускать пилообразного профиля поверхности |
065 |
Развёртывание предварительное Установ А L=5, Ø13,1+0,215 мм, Дефект №2 L=29, Ø8,1+0,36 мм, Дефект №3 |
Станок вертикально-сверлильный 2А125 |
Втулка переходная МК5/МК1 развёртка ГОСТ 2363-3385 |
Сверлить до выведения следов износа |
070 |
Фрезерование тонкое Установ Б L=29, Ø19,9+0,05 мм, Дефект №4 |
Фрезерный станок ГФ2171
|
Фреза ГОСТ 9140-78
|
Закрепить в центрах, фрезеровать в соответствующие размеры. |
Окончание таблицы 2.1
1 |
2 |
3 |
4 |
5 |
075 |
Шлифование тонкое Установ Б L=29, Ø19,8+0,05 мм, Дефект №4 |
Станок круглошлифовальный 3У142МВМ |
Круг шлифовальный ГОСТ 2424-83 |
Шлифовать до выведения следов износа до шероховатости 1,6 |
080 |
Контроль |
Стол для контроля |
Калибр-пробка НЕ-25-H45, НЕ-13-H45, НЕ-8-H45, Микрометр ГОСТ 6507-90 |
Контролировать размеры и взаимное расположение рабочих поверхностей. Конусность, бочкообразность. Неплоскостность и непараллельность. |
