Содержание и обслуживание огнетушителей

СОДЕРЖАНИЕ И ОБСЛУЖИВАНИЕ ОГНЕТУШИТЕЛЕЙ

В.1 Содержание и обслуживание огнетушителей осуществляется согласно требованиям Свода правил "Техника пожарная. Огнетушители. Требования к эксплуатации" утверждены Приказом МЧС России от 25.03.2009 г. № 179 и должно отвечать требованиям "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением" ПБ 03-576-03 утвержденных Гостехнадзором России от 11.06.03 № 91, инструкций по эксплуатации, руководств или паспортов предприятий-изготовителей и другой действующей нормативно-технической документации.

В.2 К введению в эксплуатацию в вагонах допускаются только полностью заряженные и опломбированные огнетушители, снабженные биркой с указанием даты (месяц и год) зарядки и даты очередной перезарядки, контроля и технического освидетельствования. Эти данные допускается вместо бирки наносить на корпус огнетушителя с противоположной стороны насадка штемпельной краской.

В.3 Техническое освидетельствование, а также перезарядка и ремонт должны выполняться в мастерских или специализированных организациях, имеющих соответствующее разрешение органов Гостехнадзора России.

В.4 Огнетушители воздушно-пенные ОВП-5, ОВП-10.

Проверка целостности мембраны спрыска производится не реже одного раза в месяц.

Контроль состояния заряда и антикоррозийных покрытий - один раз в год.

Переосвидетельствование корпуса с гидравлическими испытаниями на прочность:

1) 0,5 МПа (5 кгс/см²) - через 1,5 года после начала эксплуатации на 25% огнетушителей.

2) 1,0 МПа (10 кгс/см²) - через 2 года после начала эксплуатации на 50%.

3) 2,0 МПа (20 кгс/см²) - один раз в год при дальнейшей эксплуатации на 100%.

Перезарядка - 1 раз в год.

В.5 Огнетушители порошковые ОП-5, ОП-10 и др. аналогичного типа.

Проверка крепления огнетушителя в кронштейне, плотности закрытия отверстия для засыпки порошка и крепления насадка-пистолета производится не реже одного раза в месяц.

Контроль качества порошка, массы заряда в баллончике и состояние лакокрасочных покрытий - 1 раз в год.

Переосвидетельствование корпуса с гидравлическими испытаниями на прочность - через 5 лет эксплуатации.

Перезарядка - 1 раз в 5 лет.

В.6 Огнетушители углекислотные ОУ-5, ОУ-6.

Контроль массы заряда огнетушителей производится не реже 1 раза в год.

Переосвидетельствование баллонов с гидравлическими испытаниями на прочность - через 5 лет эксплуатации.

В.7 Огнетушитель воздушно-эмульсионный ОВЭ-5.

Не допускается размещать огнетушитель вблизи нагревательных приборов, в зоне действия прямых солнечных лучей, и атмосферных осадков.

Периодически не менее одного раза в месяц необходимо проверять давление в корпусе огнетушителя по индикатору давления. Если стрелка индикатора давления вышла за левую границу зеленого сектора шкалы, огнетушитель необходимо отправить на перезарядку.

Перезарядка огнетушителя производится один раз в 5 лет. Общее количество перезарядок - не более 20.

Переосвидетельствование огнетушителя не реже 1 раза в 5 лет.

Данные о техническом обслуживании, ремонте и перезарядке огнетушителей вводятся в паспорт.

В.8 Запрещается:

- проводить любые виды ремонтных работ или разборку элементов конструкции огнетушителей находящихся под давлением, а также нанесение ударов по ним;

- допускать в эксплуатацию огнетушители с глубокими забоинами, вмятинами и ржавчиной на корпусе.

Корпуса огнетушителей, давшие при эксплуатации или при испытаниях течь, ремонту не подлежат и снимаются с эксплуатации.

В.9 Укомплектование вагонов огнетушителями с истекшими сроками технического освидетельствования, а также несвоевременное переосвидетельствование огнетушителей, находящихся в эксплуатации, запрещается.

В.10 Лица, имеющие непосредственное отношение к огнетушителям, должны быть обучены обращению с ними, знать и соблюдать правила техники безопасности при работе со сжатыми газами согласно Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением.

В.11. Ответственность за правильное содержание и своевременное техническое освидетельствование огнетушителей возлагается на главных инженеров депо (участков), о чем издается соответствующий приказ начальника депо (участка).





Приложение Г

(справочное)



УСТАНОВКА ПОЖАРНОЙ СИГНАЛИЗАЦИИ И ВОДЯНОГО ПОЖАРОТУШЕНИЯ ПАССАЖИРСКОГО ВАГОНА



Г.1 Установка пожарной сигнализации

Г.1.1 Общие сведения

Установка пожарной сигнализации (УПС) пассажирского вагона (далее по тексту - установка) предназначена для раннего автоматического обнаружения признаков загорания в помещениях или служебных отсеках вагона, оповещения служебного персонала с указанием адреса, где произошло тревожное событие.

Установка может выполнять следующие дополнительные функции:

а) охрану вагона, в том числе и купе;

б) вызов обслуживающего персонала;

в) включение установи пожаротушения (УПТ) при ее наличии в вагоне.

Установка включает в себя следующие устройства:

1) приемно-контрольный прибор (ППК), выполняющий опрос и управление всеми подключенными к нему устройствами, выдачу сообщения об их состоянии;

2) комплект пожарных извещателей (ИП), предназначенных для обнаружения возгорания. Количество и состав ИП определяются модификацией и исполнением установки, соответствующими определенному типу вагона.

По пожеланию заказчика к установке дополнительно могут подключаться следующие устройства:

- охранные извещатели (ИО), предназначенные для обнаружения несанкционированного проникновения в вагон и купе;

- кнопки вызова (например: вызов проводника из купе);

- приборы управления (ПУ), предназначенные для управления УПТ.

Связь ППК с установленными в вагонах ИП, ИО и кнопками вызова осуществляется по проводам шлейфа сигнализации (ШС) (на каждый вагон (купе) - свой ШС), а связь ППК с ПУ или другими возможными устройствами, отвечающими определенным требованиям, - по специальной линии связи.

Установка обеспечивает:

1) подачу звукового и светового сигналов, указывающих на адрес защищаемого вагона (купе), а также дублирование их речевыми сообщениями, при возникновении следующих событий:

- неисправность ШС - короткое замыкание (КЗ), обрыв проводов или снятие ИП, неправильное подключение полярности ИП;

- срабатывание ИП;

- срабатывание ИО при взятом под охрану объекта;

- нажатие кнопки вызова на объекте;

- неисправность линий связи или ПУ;

- неисправность ППК (отказ исполнительных схем);

2) регистрацию и хранение происшедших событий в памяти с указанием адреса и времени их возникновения;

3) самоконтроль работоспособности исполнительных схем.

Установка позволяет:

- просмотреть запомненные события на дисплее ППК;

- дистанционно управлять внешними устройствами (отключение или подключение защищаемых вагонов и взятие их под охрану, ручной запуск УПТ при его наличии и т.д.);

- отключить звуковой сигнал;

- оперативно проконтролировать световую и звуковую сигнализацию.

Г.1.2 Описание конструкции и режимов работы установки

Г.1.2.1 Приемно-контрольный прибор

Приемно-контрольный прибор (ППК) конструктивно состоит из приборного блока и монтажного модуля, конструктивно объединенных корпусом.

Через монтажный модуль осуществляется подключение проводов внешнего монтажа, электрически связывающих воедино всю установку. Приборный блок подключается к монтажному модулю двумя жгутами.

На лицевой панели ППК размещаются дисплей, три кнопки управления (отключения звука, ГОТОВ, ПАМЯТЬ) и закрываемая лючком ниша с размешенными элементами управления: кнопка ВЫБОР, кнопки управления "1"..."1б" и движковые переключатели "ШС" "1"..."16". Лючок закрывается запорным устройством, открытие лючка осуществляется ключом доступа из комплекта ППК.

На дисплее все индикаторы разделены на следующие группы: мнемоническая схема вагона, табло, общие индикаторы состояния ППК. На мнемонической схеме вагона свечение индикатора определяет адрес, где произошло событие, высвечиваемое общим индикатором. На табло индицируется вспомогательная информация.

Г.1.2.2 Пожарные извещатели

В установке могут использоваться два типа извещателей: комбинированный (дымо-тепловой) и тепловой.

1) Конструкцию комбинированного извещателя условно можно разделить на две части: детекторного устройства и розетки. Соединение этих двух частей осуществляется установкой детекторного устройства в розетку и поворотом его по движению часовой стрелке до щелчка фиксатора.

В дежурном режиме индикатор извещателя не светится. При переходе в тревожный режим (срабатывании) индикатор извещателя начинает светиться.

2) Конструкцию теплового извещателя условно можно разделить на корпус и защитную крышку. Снятие крышки осуществляется поворотом ее против движения часовой стрелки с преодолением действия внутреннего фиксатора.

Дежурный режим теплового извещателя характеризуется кратковременным и периодическим свечением индикатора. Тревожный режим (срабатывание) извещателя характеризуется постоянным свечением индикатора.

Г.1.2.3 Охранные извещатели

В установке допускается применять любой охранный извещатель, работающий на размыкание "сухих" контактов при переходе в тревожный режим (контактный, инфракрасный объемный и т.д.).

Описание конструкции и принципа действия приводится в сопровождающей документации на охранный извещатель.

Г.1.3 Описание режимов работы установки

Установка может находиться в одном из следующих режимов работы:

1) "Дежурный" режим;

2) режим "Управление";

3) режим "Индикация события".

"Дежурный" режим

В дежурном режиме установка находится при отсутствии сработавших извещателей, исправности устройств из комплекта установки и связи между ними.

В дежурный режим установка переходит:

- по включению питания;

- по нажатию кнопки ГОТОВ при разрешенном доступе к ней;

- при исчезновении причины, вызвавшей неисправность.

Режим "Управление"

В режиме "Управление" пользователю предоставляется право вмешаться в работу установки путем ввода команды. Каждая модификация установки имеет определенный перечень команд.

Ввод команды осуществляется элементами, часть которых размещается в закрываемой лючком нише на лицевой панели ППК. Открытие лючка осуществляется ключом доступа из комплекта ППК.

В режиме индикации события ППК установки помимо световой сигнализации включает звуковой сигнал и подсвечивает кнопку отключения звука. После нажатия кнопки отключения звука ППК включает речевое сообщение, дублирующее световую сигнализацию о происходящем событии. При отключении звукового сигнала по истечению определенного времени подсветка кнопки отключения звука переходит в режим прерывистого свечения, и нажатие этой кнопки приведет к включению речевого сообщения.

Вывод события на дисплей ППК осуществляется по приоритету. Наивысший приоритет имеет событие "Пожар", Далее следуют (в сторону уменьшения приоритета) события "Охрана", "Вызов", "Неисправность", "Внимание". Приоритет события, который сопровождается подачей звукового сигнала, выше, чем у события, у которого нет подачи звукового сигнала или подача сигнала перед этим была отключена нажатием кнопки отключения звука (например, установка будет индицировать событие "Неисправность ШС", если перед этим она индицировала событие "Пожар" с отключенным звуковым сигналом).

Установка осуществляет регистрацию и хранение в формате <событие><адрес><время> следующих событий: "Пожар", "Охрана", "Неисправность ШС (ВУ)", "Вызов", а также взятие под охрану или снятие с охраны вагонов, отключение ШС или ПУ, ручного пуска УПТ, включение питания ППК.

Г.1.4 Использование установки по назначению

В процессе эксплуатации установка:

- должна находиться во включенном состоянии, и она может находиться в одном из следующих режимов работы: "Дежурный режим", режим "Индикация события", режим "Управление";

- периодически проверяется на исправность работы и не допускается фактов ее отключения.

При обнаружении неисправности:

1) переведите установку в дежурный режим;

2) отключить неисправный ШС;

3) информировать проводника вагона, что установка работает и контролирует помещения вагона, за исключением помещения с отключенным шлейфом;

4) сделать запись в журнале об обнаруженных неисправностях, принятых мерах и доложить по окончанию рейса соответствующей службе для вызова на вагон специалиста.

Г.1.5 Техническое обслуживание установки

Техническое обслуживание и проверка технического состояния установки в процессе эксплуатации проводится специализированными подразделениями вагонных депо персоналом, изучившим руководство по эксплуатации установки.

Годовое техническое обслуживание и проверка технического состояния установки включает в себя следующие виды работ:

- просмотр и регистрация в журнале технического состояния на установку запомненных событий;

- проверку надежности крепления проводов под винтовыми соединениями и фиксации жгутовых соединений на ППК;

- удаления пыли из дымовых и тепловых камер пожарных извещателей и с поверхности линзы охранных извещателей;

- проверку работоспособности установки.

Проверка надежности крепления проводов под винтовыми соединениями проводятся при снятых из розеток извещателей, снятых линз с охранных извещателей.

Удаление пыли из камер пожарных извещателей проводится продувкой воздухом в течение одной минуты со всех сторон камеры, используя для этих целей пылесос или иной компрессор с давлением 0,5...2 кг/см².

Протирку линз охранных извещателей проводить сухой мягкой ветошью. После проведения технического обслуживания провести проверку работоспособности установки.

В случае затруднений, возникших в текущем профилактическом обслуживании, возможно получение консультации со специалистами предприятия-изготовителя установки.



Г.2 Установка водяного пожаротушения

Г.2.1 Назначение установки

Установка водяного пожаротушения (далее по тексту - УВПТ) пассажирских вагонов является составной частью системы водоснабжения вагона и предназначена для тушения пожара в начальной ее стадии развития после обесточивания вагона.

Запрещается применять УВП для тушения электрооборудования находящегося под напряжением.

Г.2.2 Основные технические характеристики УВПТ

Объем водяного бака УВПТ...........................................

90 л

Пожарный водяной насос постоянного тока марки ЭЦН-1,5-20-110:

производительность........................................................	30 л/мин
давление создаваемое насосом......................................	1,5 кгс/см2
Пожарный рукав:
количество........................................................................	2 шт.
длина, не менее................................................................	8 м
диаметр.............................................................................	16 мм
Пожарный ствол с диаметром спрыска.........................	9 мм
Диапазон температур эксплуатации..............................	от 4 до 50 °С

Г.2.3 Устройство и принцип действия УВПТ

УВПТ состоит из водяного бака, который связан с системой водоснабжения вагона с помощью постоянно отрытого крана и обратного клапана обеспечивающего постоянный уровень воды в баке, пожарного насоса, водяных труб диаметром 25 мм с быстродействующими кранами и насадками для присоединения пожарных рукавов (2-а поста).

При возникновении пожара необходимо вытащить из ниши рукав, одного из ближайших постов к пожару, и размотать его, затем открыть быстродействующий кран, включить пожарный насос и направить пожарный ствол на очаг пожара.

Г.2.4 Техническое обслуживание УВПТ

Техническое обслуживание УВПТ производится визуальным осмотром. При этом проверяется наличие рукавов и стволов, отсутствия подтекания быстродействующих кранов, повреждения выключателей пожарного насоса.

Обслуживание УВПТ производится при проведении технического обслуживания вагона ТО-2 и ТО-3.





Приложение Д

(справочное)



ОГНЕТУШИТЕЛЬ САМОСРАБАТЫВАЮЩИЙ ПОРОШКОВЫЙ (ОСП-1).

ЕГО УСТРОЙСТВО, РАБОТА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



Д.1 Назначение ОСП-1

Огнетушитель самосрабатывающий порошковый ОСП-1 предназначен для тушения огнетушащим порошком горючих жидкостей, газов, твердых материалов, электрооборудования находящегося под напряжением до 1000 В.

ОСП-1 не тушит щелочные и щелочноземельные вещества, горящие без воздуха.



Д.2 Основные технические характеристики ОСП-1

Объем, защищаемый одним огнетушителем..................	5-8 м3
Температурный порог срабатывания..............................	плюс 100 °С
Масса огнетушителя, кг, не более...................................	1,2
Габаритные размеры (без кронштейна) мм:
длина, не более .................................................................	500
диаметр не более ..............................................................	54
Диапазон температур эксплуатации...............................	от минус 50 до плюс 50 °С



Д.3 Устройство и принцип действия ОСП-1

ОСП-1 представляет собой герметичный стеклянный сосуд, заполненный огнетушащим порошком и газообразователем.

При возникновении очага горения и достижении температуры в месте расположения ОСП-1 плюс 100 °C, газообразователь разлагается, давление в стеклянном сосуде возрастает, что приводит к разрушению сосуда и импульсному выбросу огнетушащего порошка.



Д.4 Подготовка огнетушителей к работе и их установка в пульт управления электрооборудованием вагона

Установка огнетушителя ОСП-1 в пульт осуществляется в соответствии с конструкторской документацией разработанной ПКБ ЦЛ.

Огнетушитель, установленный в специальном держателе, крепится горизонтально (рис. Д.1).

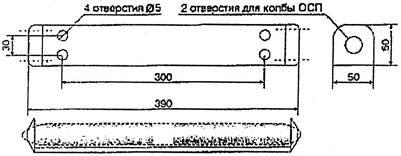

Рис. Д.1 - Схема установки огнетушителя ОСП-1



Для сохранения целостности стеклянных сосудов не допускается наносить удары по корпусу огнетушителя.

Запрещается установка и хранение ОСП-1 вблизи нагревательных и отопительных приборов и в местах, где температура может превышать плюс 50 °С.

Необходимо избегать длительного воздействия прямых солнечных лучей на огнетушитель при эксплуатации и хранении.

Запрещается установка и эксплуатация огнетушителей с трещинами на корпусе.

Перед установкой огнетушителя производится его проверка согласно Руководства по эксплуатации ОСП-1.



Д.5 Меры безопасности

При возникновении загораний в районе установки ОСП-1 или появлении его признаков (дым) допускается применение любых других первичных средств тушения (ручных огнетушителей, воды, пены), с соблюдением мер предосторожности от лопнувших осколков колбы.

При ликвидации пожара до срабатывания ОСП-1 работы, по его осмотру и демонтажу, производить после снижения температуры до нормальной, но не менее чем через 2 часа.

При производстве работ по установке ОСП-1 пульт управления электрооборудованием пассажирского вагона должен быть обесточен, при этом должно быть вывешено предупреждение в местах возможного включения "На пульте идут работы. Не включать".



Д.6 Техническое обслуживание ОСП-1

Техническое обслуживание ОСП-1 производится визуальным осмотром. При этом проверяется отсутствие механических повреждений колбы, надежность крепления держателя в скобах и соответствие установки ОСП-1 конструкторской документации, при необходимости колба протирается от грязи и пыли.

Обслуживание ОСП-1 производится при проведении технического обслуживания вагона ТО-2 и TO-3.

При техническом обслуживании необходимо провести следующие работы:

1) демонтаж ОСП-1 со скоб вместе с опломбированным держателем;

2) визуальный осмотр состояния стеклянного баллона и желтого слоя газообразователя.

При этом:

- стеклянный баллон не должен иметь трещин, осколков;

- слой газообразователя не должен быть перемешан с огнетушащим порошком;

- толщина однородного желтого слоя должна быть не менее 15 мм.

Проверить герметичность корпуса ОСП-1 путем погружения его в воду вертикально "носиком" вверх на глубину не менее 30 мм и выдержать в течение 1 мин.

При положительных результатах проверки ОСП-1 устанавливается на прежнее место.

При появлении пузырьков воздуха корпус огнетушителя считается негерметичным. ОСП-1 снимается с эксплуатации и утилизируется.

Утилизация осуществляется согласно порядку, установленному инструкцией ВНИИПО МЧС РФ.

Надзор за ОСП-1 осуществляется техническим персоналом, назначенным приказом гл. инженера депо или участка.

При отправлении вагонов в отстой огнетушитель ОСП-1 снимается со скоб вместе с опломбированным держателем и сдается в кладовую участка приписки вагона.





Приложение Е

(справочное)



САМОСПАСАТЕЛЬ ПРОМЫШЛЕННЫЙ ИЗОЛИРУЮЩИЙ СПИ-20



Самоспасатель изолирующий СПИ-20 (далее самоспасатель) используется для защиты органов дыхания, глаз, лица и кожных покровов головы от дыма и токсичных газов. Применяется при эвакуации в условиях пожара из зданий, торговых комплексов, жилых домов, больниц, интернатов, при авариях на всех видах транспорта, метро и других объектов массового пребывания людей.

Самоспасатель предназначен для автономного обеспечения дыхания человека газо-воздушной смесью в аварийной ситуации, а также полной защиты органов дыхания человека от окружающей среды с недостатком или полным отсутствием кислорода, в том числе с высоким содержанием опасных химических веществ.

Устройство самоспасателя приведено на рис. Е.1.





1 - патрон регенеративный; 2 - пусковое устройство; 3 - дыхательный мешок;

4 - гофрированная трубка; 5 - защитный колпак; 6 - ремень с пряжкой



Рис. Е.1 - Устройство самоспасателя промышленного изолирующего СПИ-20



Для приведения самоспасателя в действие необходимо нажать на пусковое устройство поз. 2.

Самоспасатель работает на принципе поглощения выдыхаемой человеком влаги и диоксида углерода химическим регенеративным продуктом при одновременном выделении из него кислорода. Кислород для дыхания поступает не из внешней среды, а выделяется внутри изолирующего аппарата. В отличие от изолирующих аппаратов, работающих на сжатом воздухе или кислороде, в данных средствах защиты используется химически связанный кислород, что позволяет длительно хранить их в состоянии готовности. Небольшой вес и размеры аппаратов позволяют постоянно носить их с собой.

Самоспасатель не требует соблюдения размерного ряда, так как оснащен универсальным по размерам защитным колпаком, который также позволяет использовать его людьми, имеющими бороду, прическу, усы и очки. Защитный колпак предохраняет голову и волосы при кратковременном контакте с открытым огнем.

Самоспасатель обеспечивает возможность ведения переговоров, он прост в обращении и не требует предварительного обучения по применению.

Самоспасатель имеет следующие показатели:

- по защитным характеристикам соответствует требованиям НПБ 169-2001;

- не требует размерного ряда, универсален;

- по истечении гарантийного срока принимается производителем на утилизацию.



Технические характеристики СПИ-20



Наименование	Показатели
Время защитного действия, мин	не менее 40
	(в режиме ожидания)
	не менее 20
	(в режиме средней нагрузки)
Масса изделия, кг	не более 1,5
Габаритные размеры, мм	140´260´330
	(в футляре для стационарного крепления)
	115´190´210
	(в коробке)
Температура вдыхаемой газовой смеси, °С	не более 45
Температурный диапазон эксплуатации, °С	от 0 до +60
Гарантийный срок хранения, лет	5
