Санкт-Петербургский политехнический университет

Высшая школа электроэнергетических систем

Лаборатория электрических аппаратов

Студент

Специальность электроэнергетика и электротехника

2 курса, группа № 3231302

14октября 2020г.

Работа принята

Отчёт о работе

Исследование трёхфазного управляемого выпрямителя

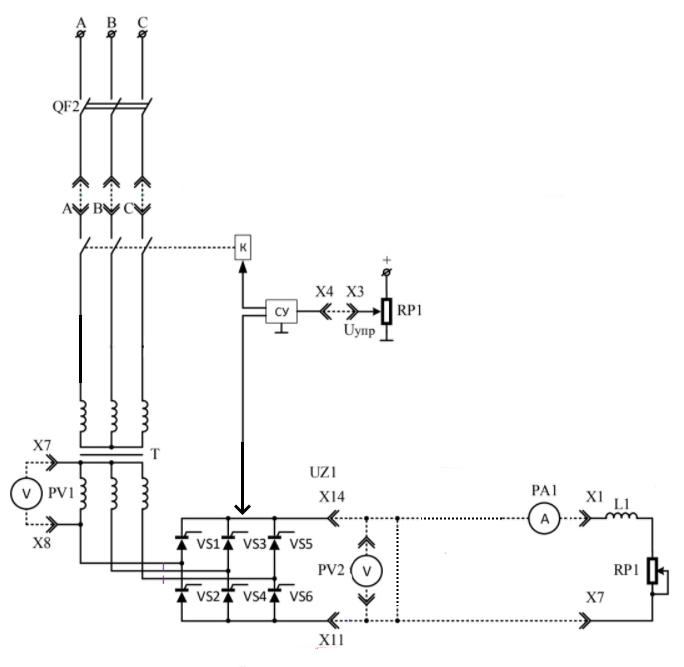

Рис. 1. Схема исследования трёхфазного двухполупериодного тиристорного выпрямителя

Замечания преподавателя:

Табл. 1. Регулировочные характеристики выпрямителя Ud=f(

Rн=200 Ом

Rн=400 Ом

град

Ud, B

град

Ud, В

1

1

116,2

1

117,7

2

21

113,5

21

114,8

3

41

98

41

99,1

4

61

71,9

61

72,7

5

81

33,8

81

37,5

6

101

10,6

101

12,8


Рис. 2. Регулировочные характеристики выпрямителя Ud=f(

Табл. 2. Внешние характеристики выпрямителя Ud=f(Id)

, град

, град

Id, А

Ud, В

Id, А

Ud, В

1

1

105,9

0,7

71

2

0,5

107,9

0,35

70,5

3

0,25

108,8

0,2

72,5

4

0,2

109,4

0,1

72,7

5

0,1

109,7

0,05

72,4

Рис. 3. Внешние характеристики трёхфазного выпрямителя

Рис. 4. Осцилограмма выпрямленного напряжения при 

Рис. 5. Осцилограмма выпрямленного напряжения при 

Рис. 6. Осцилограмма выпрямленного напряжения при 

Анализ полученных результатов и выводы:

В результате исследования трёхфазного двухполупериодного тиристорного выпрямителя были получены регулировочные характеристики (рис. 2) и внешние характеристики (рис. 3), а также осциллограммы выпрямленного напряжения при разных углах управления (рис. 4 – 6).

По регулировочным характеристикам можно сказать, что чем выше сопротивление нагрузки, тем немного, но выше выпрямленное напряжение. При увеличении угла управления происходит уменьшение выпрямленного напряжения по косинусоидальному закону.

По рис. 3 можно сделать вывод о том, что при изменении тока нагрузки выпрямленное напряжение остаётся практически неизменным. Однако, чем меньше угол управления, тем выше среднее значение выпрямленного сопротивления. И была построена теоретическая зависимость при U2=50,3 В при α=0.

Из осциллограмм (рис. 4 – 6) также видно, что чем больше угол управления, тем меньше среднее значение выпрямленного напряжения.

Перечень применявшихся приборов:

№ п/п

Наименование и обозначение прибора

Измеряемая величина

Класс точности

Тип системы

Пределы измерений

1

Вольтметр, V

U ~

4

0…250 В

2

Мультиметр, V

U –

0,5

цифр.

VDC: 0…1000 В

3

Осциллограф

U ~

0...400 В

4

Амперметр, А

I –

4

0…2 А

Подпись выполнившего работу ___________
